Règles de base relatives à la construction
du système 1.5.1
Huit (8) modules spéciaux au maximum sont
autorisés par système.
Vérifiez la charge au bus de 5 Volt. Pour la valeur de
consommation de courant des modules spéciaux,
vous pouvez consulter les tableaux 1.5 à 1.7
L’intensité maximale admis-sible est indiquée dans la
partie inférieure du tableau. Vérifiez la charge de la
tension de service de 24 volts. Calculez les valeurs
de l’intensité à partir des tableaux de la page
suivante à l’aide du nombre des entrées/sorties
d’extension supplémentaires. Calculez la valeur de
l’intensité restante qui peut être utilisée, entre autres,
pour afficher la puissance. 256 entrées/sorties au
maximum sont possibles. Description graphique:
A
: Nombre de sorties supplémentaires
B
: Nombre d’entrées supplémentaires
C
: Configuration non admise
Lorsqu’on utilise une unité d’extension, sélectionner
une des alimentations en courant du même type que
celle de l’unité principale.
Reglas básicas para la configuración del
sistema 1.5.1
Por cada sistema son admisibles 8 módulos
especiales como máximo.
Verificar la carga en el bus de 5 voltios. El coeficiente
de consumo de corriente de los módulos especiales
se puede observar en la de las tablas 1.5 a la 1.7. La
corriente máxima admisible se expone en la tabla de
abajo. Verificar la carga de la tensión de servicio de
24 voltios. Con ayuda del número de entradas/
salidas ampliadas adicionalmente, determinar los
coeficientes de corriente de las tablas de la página
siguiente. Calcular el coeficiente de corriente
residual. Este se puede emplear para la indicación
de potencia, etc. Como máximo son posibles 256
entradas/salidas.Descripción de gráficos:
A
: Número de las salidas adicionales
B
: Número de las entradas adicionales
C
: Configuración inadmisible
Cuando utilice una unidad extensora, seleccione una
con un suministro de energía del mismo tipo que la
de la unidad principal.
Regole base sulla struttura del
sistema 1.5.1
Sono consentiti max. 8 moduli speciali per ogni
sistema.
Verificate il carico sul BUS a 5 volt. Il valore di
consumo di corrente dei moduli speciali è riportato
sulla alle tabelle da 1.5 a 1.7. La corrente max.
consentita è riportata sulla tabella in basso. Verificate
il carico della tensione di servizio 24V. Rilevate, in
base al numero di ingressi/uscite supplementari, i
valori di corrente dalle tabelle della pagina seguente.
Calcolate il valore della corrente residua. Questo
valore si può utilizzare per l’indicaz-ione della
potenza ecc. Sono possibili max. 256 ingressi/uscite.
Descrizione della grafica:
A
: Numero delle uscite supplementari
B
: Numero degli ingressi supplementari
C
: Configurazione non consentita
Quando si usa una unità di prolunga, scegliere
un'alimentazione di corrente elettrica come quella
dell'unità principale.
FRE
ESP
ITL

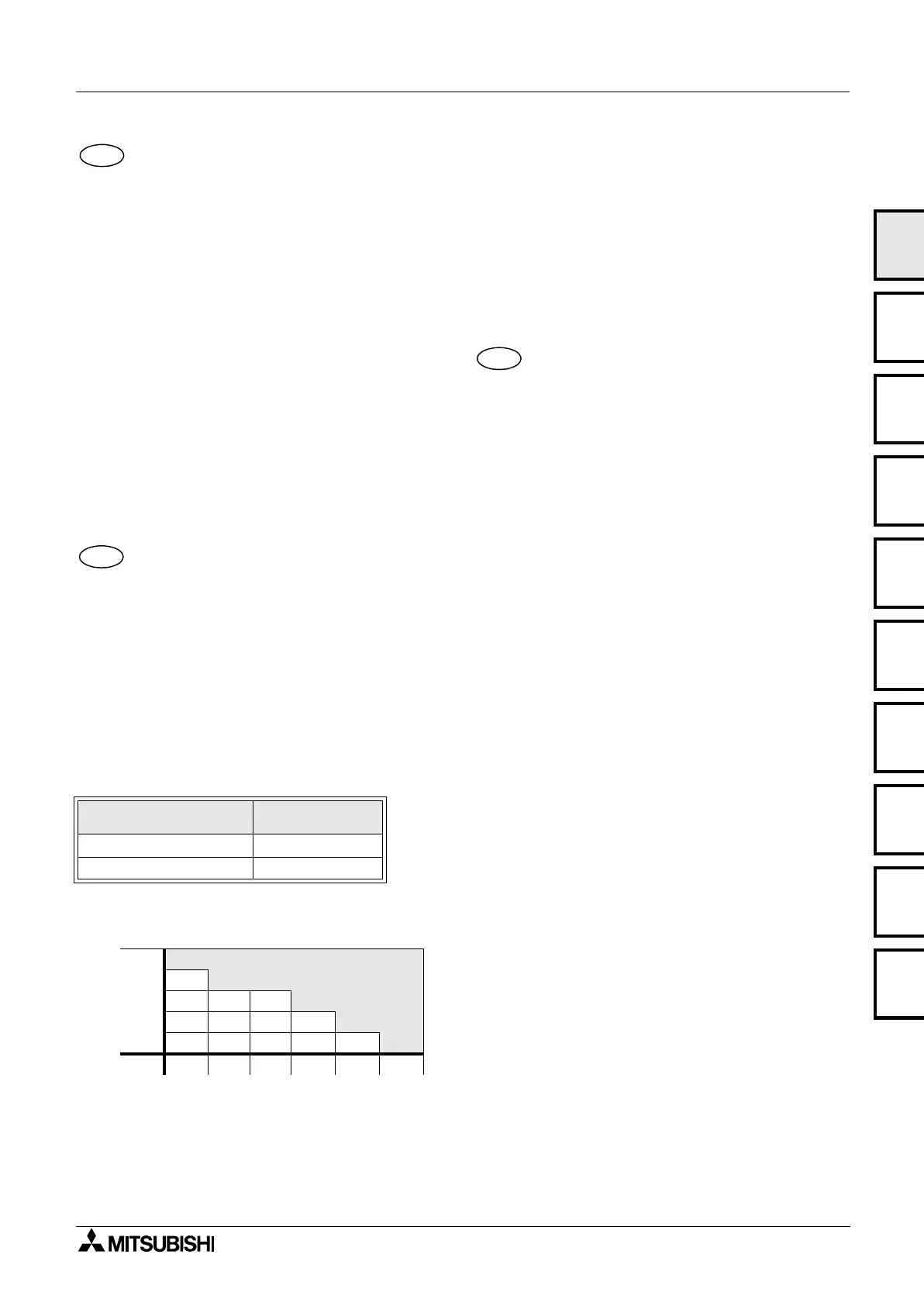

Table 1.14: ENG
☞
5V BUS Current FRE
☞
Valeurs de l’intensité du bus de 5V
GER
☞
5V-Bus-Stromwerte ITL
☞
Valori di corrente BUS 5V
ESP
☞
Coeficientes de corriente bus de 5V
UNIT MAX.
5V DC
BUS SUPPLY
FX
2N
-
✩✩
M
✩
-
✩✩✩✩✩
290 mA
FX
2N
-
✩✩
E
✩
-
✩✩✩✩✩
690 mA
Table 1.15: FX
2N
-16M
✩
-E
✩✩
⇒
FX
2N
-32M
✩
-E
✩✩
,
FX
2N
-32E
✩
-E
✩✩
NA
A
24
25
C
16
100 50 0
8
175 125 75 25
0
250 200 150 100 50
0 8 16 24 32 NA
B
