Vue d󾙓ensemble des composants

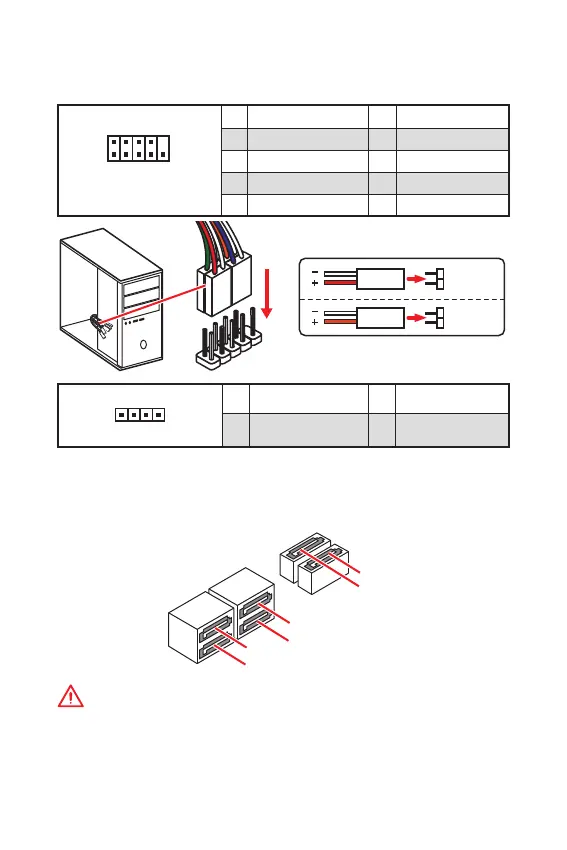

SATA1~6 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être

relié à un appareil SATA.

SATA3

SATA5

SATA4

SATA1

SATA2

SATA6

Important

Veuillez ne pas plier le câble SATA à 90 car cela pourrait entraîner une perte de

données pendant la transmission.

Le câble SATA dispose de prises identiques sur chaque côté. Néanmoins, il est

recommandé de connecter la prise plate sur la carte mère pour un gain d󾙓espace.

JFP1, JFP2 : Connecteurs de panneau avant

Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.

2 10

JFP1

1 HDD LED + 2 Power LED +

3 HDD LED - 4 Power LED -

5 Reset Switch 6 Power Switch

7 Reset Switch 8 Power Switch

9 Reserved 10 No Pin

JFP2

1 Speaker - 2 Buzzer +

3 Buzzer - 4 Speaker +

HDD LED

RESET SW

HDD LED

HDD LED -

HDD LED +

POWER LED -

POWER LED +

POWER LED

JFP1
