MSI B360M PRO-VH User Manual

12
Vue d󾙓ensemble des composants

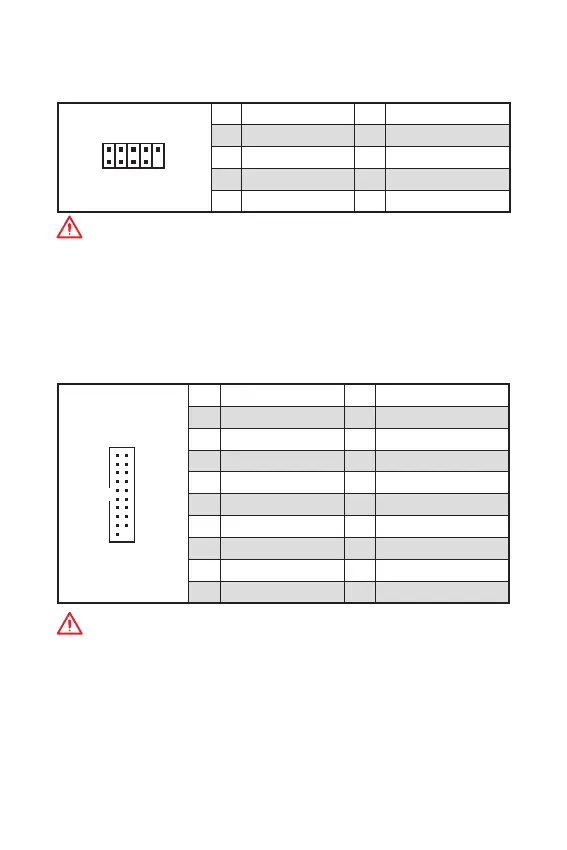

JUSB3 : Connecteur USB 3.1 Gen1
Ce connecteur vous permet de relier un port USB 3.1 Gen1 sur le panneau avant.
1
10
11
20
1 Power 11 USB2.0+
2 USB3_RX_DN 12 USB2.0-
3 USB3_RX_DP 13 Ground
4 Ground 14 USB3_TX_C_DP
5 USB3_TX_C_DN 15 USB3_TX_C_DN
6 USB3_TX_C_DP 16 Ground
7 Ground 17 USB3_RX_DP
8 USB2.0- 18 USB3_RX_DN
9 USB2.0+ 19 Power
10 NC 20 No Pin
Important
Notez que les câbles d󾙓alimentation et de terre doivent être branchés correctement
afin d󾙓éviter d󾙓endommager la carte.
JUSB1, JUSB2 : Connecteurs USB 2.0
Ces connecteurs vous permettent de relier des ports USB 2.0 sur le panneau avant.
1
2 10
9
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
Important
y Notez que les broches VCC et Terre doivent être branchées correctement afin
d󾙓éviter tout dommage sur la carte mère.
y Pour recharger votre iPad, iPhone ou iPod par l󾙓intermédiaire d󾙓un port USB,
veuillez installer l󾙓utilitaire MSI
®
SUPER CHARGER.

MSI B360M PRO-VH Specifications

General

Form Factor	Micro-ATX
Chipset	Intel B360
Socket	LGA 1151
Memory Slots	2 x DIMM
Maximum Memory	32 GB
PCIe x16 Slots	1
M.2 Slots	1
Audio	Realtek ALC887
LAN	Realtek 8111H Gigabit LAN
RAID Support	No
Memory Speed	DDR4-2666/2400/2133 MHz
SATA Ports	4 x SATA 6Gb/s
USB 2.0 Ports	4
PCIe x1 Slots	2
