Vue d󾙓ensemble des composants Vue d󾙓ensemble des composants

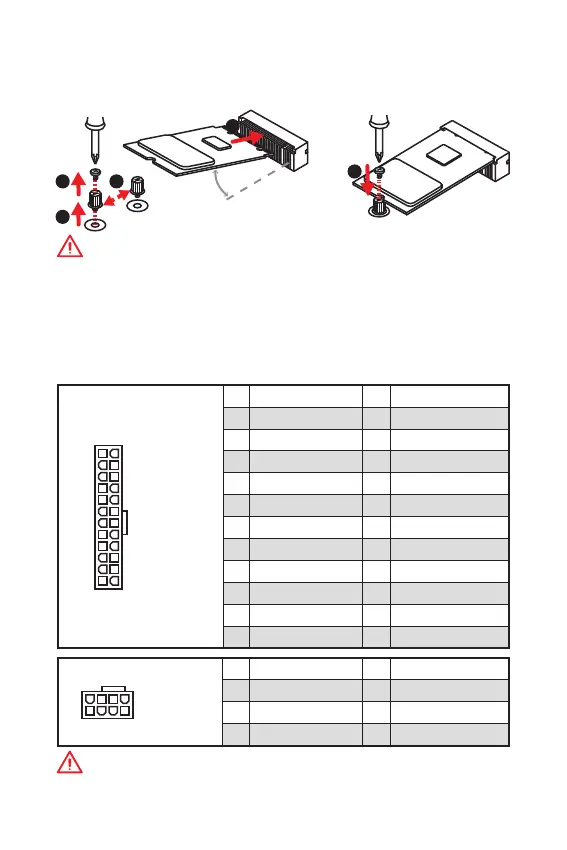

M2_1 : Slot M.2 (Touche M)

Installer le disque dur M.2 dans le slot M.2 comme indiqué ci-dessous.

ATX_PWR1, CPU_PWR1 : Connecteurs d󾙓alimentation

Ces connecteurs vous permettent de relier une alimentation ATX.

131

ATX_PWR1

1 +3.3V 13 +3.3V

2 +3.3V 14 -12V

3 Ground 15 Ground

4 +5V 16 PS-ON#

5 Ground 17 Ground

6 +5V 18 Ground

7 Ground 19 Ground

8 PWR OK 20 Res

9 5VSB 21 +5V

10 +12V 22 +5V

11 +12V 23 +5V

12 +3.3V 24 Ground

CPU_PWR1

1 Ground 5 +12V

2 Ground 6 +12V

3 Ground 7 +12V

4 Ground 8 +12V

Important

Veuillez vous assurer que tous les câbles d󾙓alimentation sont branchés aux

connecteurs adéquats afin garantir une opération stable de la carte mère.

Important

La technologie Intel

RST supporte seulement un SSD M.2 PCIe avec une mémoire

ROM UEFI.

Intel

Optane™ Memory Ready.
