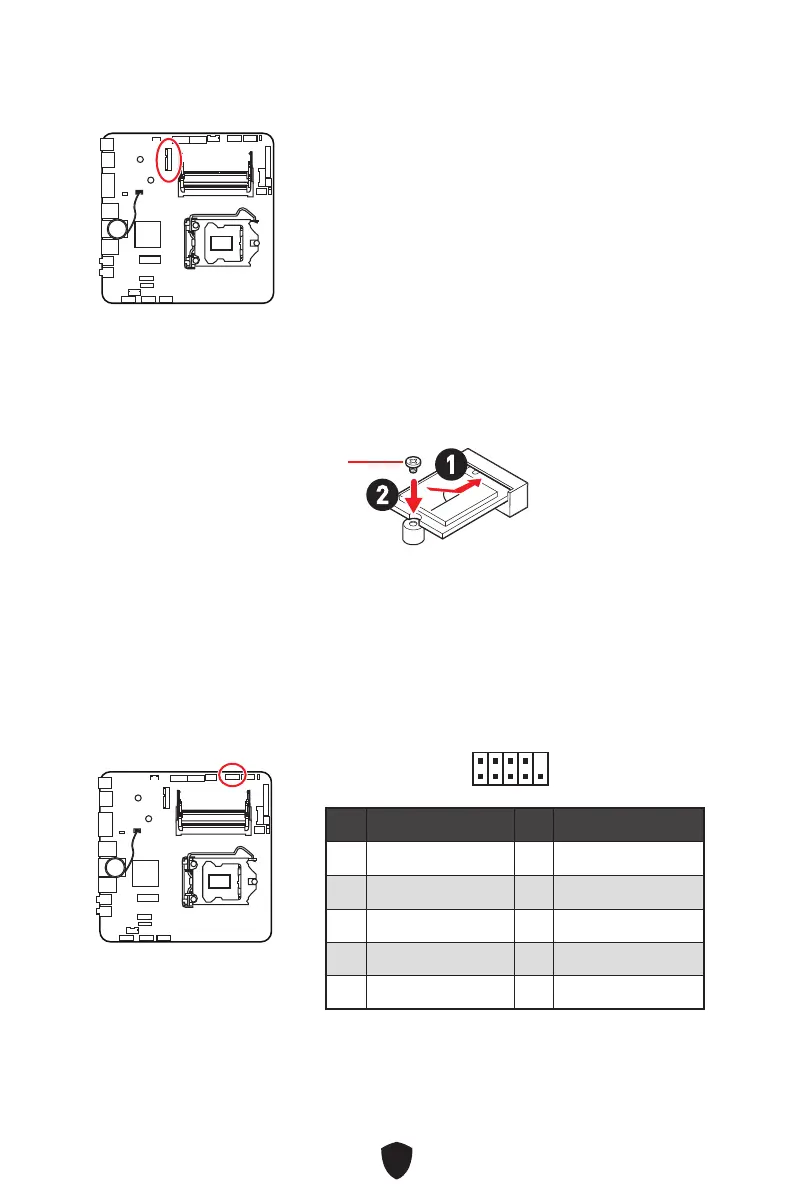

CNVI_1: M.2 Steckplatz (Key E)
Setzen Sie bitte ein Wi-Fi Modul wie untern gezeigt in den CNVI_1-Steckplatz ein.
1. Stecken Sie eine M.2-WLAN-Karte im 30-Grad-Winkel in den M.2-Steckplatz.
2. Schrauben Sie die M.2-WLAN-Karte mit 8,5H M.2-Schraube.
30º
30º
2
1
Mitgelieferte
M.2-Schraube
JCOM1: Serieller Anschluss
Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem
Einbausatze verbinden.
Pin Signalname Pin Signalname
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin
1
2 10
9
