18

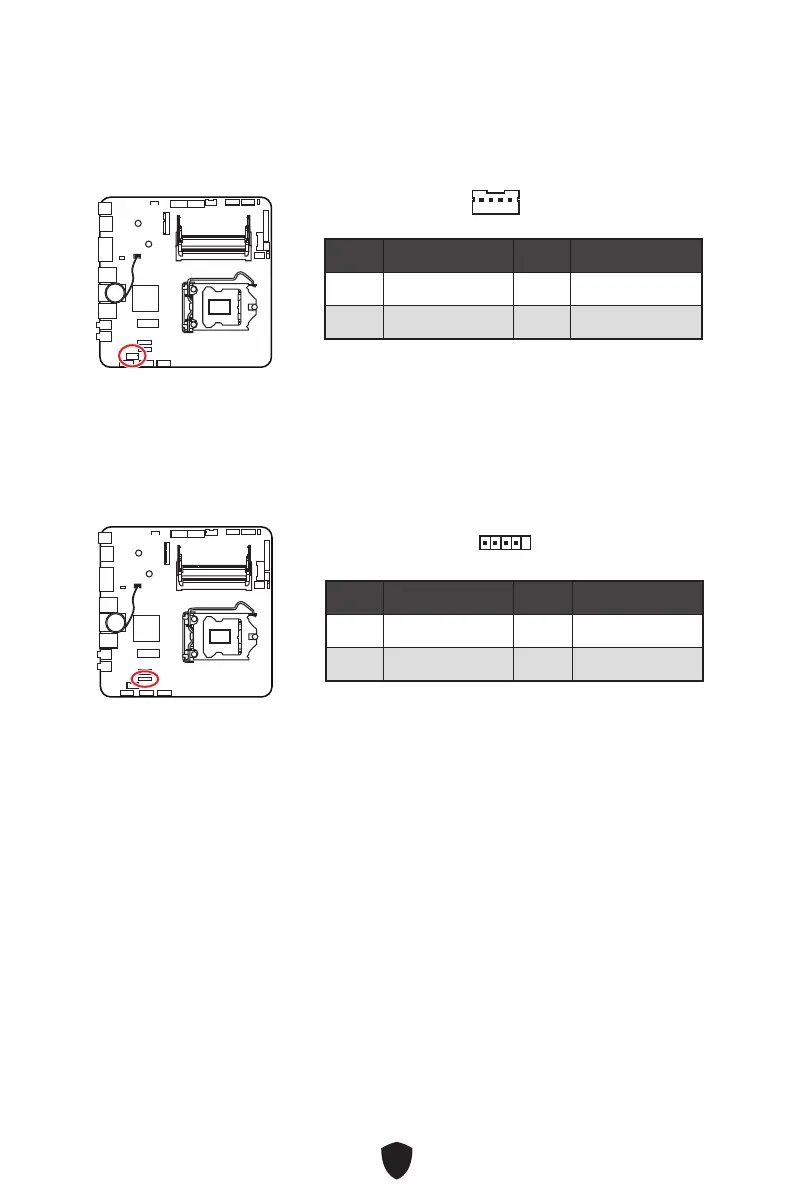

JDMIC1 : Connecteur de microphone numérique
Ce connecteur est utilisé pour connecter un microphone numérique.
1
1
Broche
Nom de signal
Broche
Nom de signal
1
AMP_L-
2
AMP_L+
3
AMP_R+
4
AMP_R-
JAMP1 : Commutateur d’amplificateur audio
Le JAMP1 est utilisé pour améliorer les performances audio en connectant des
amplificateurs audio.
Broche
Nom de signal
Broche
Nom de signal
1
VCC3
2
DMIC_DATA
3
DMIC_CLK
4
Ground
80
82
