19
JPANELSW1 : Connecteur du commutateur de l’écran
LCD
Ce connecteur est utilisé pour connecter un commutateur marche/arrêt de l’écran
LCD.
1
Ground
PANEL_SW

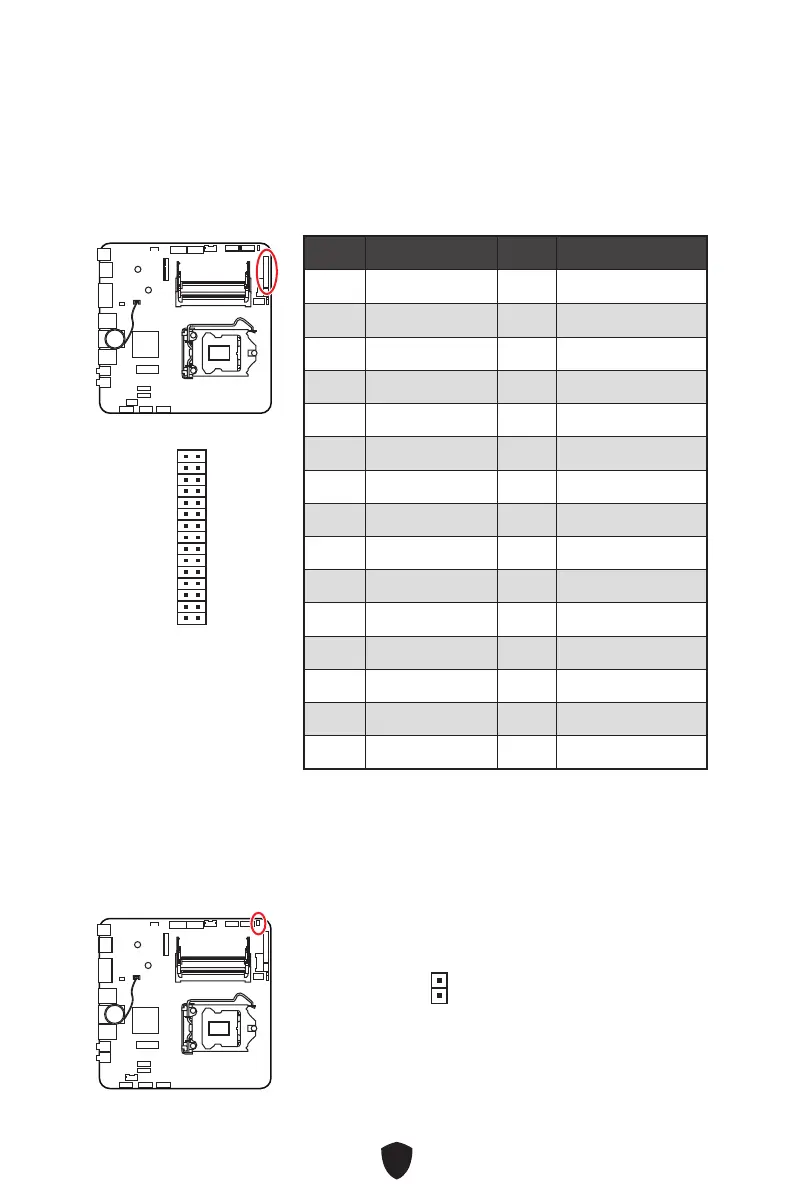

JLVDS1 : Connecteur LVDS
Le connecteur LVDS (Low Voltage Differential Signaling) fournit une interface
numérique généralement utilisée avec les écrans plats. Après avoir connecté un
écran plat d’interface LVDS au connecteur LVDS, assurez-vous de vérifier le tableau
de données de l’écran et réglez le connecteur d’alimentation LVDS à la tension
d’alimentation appropriée.
12
Broche Nom de signal Broche Nom de signal
1 LCD_VDD 2 LCD_VDD
3 LCD_VDD 4 Ground
5 Ground 6 Ground
7 LVDSA_DATA0# 8 LVDSA_DATA0
9 LVDSA_DATA1# 10 LVDSA_DATA1
11 LVDSA_DATA2# 12 LVDSA_DATA2
13 Ground 14 Ground
15 LVDSA_CLK# 16 LVDSA_CLK
17 LVDSA_DATA3# 18 LVDSA_DATA3
19 LVDSA_DATA0# 20 LVDSA_DATA0
21 LVDSA_DATA1# 22 LVDSA_DATA1
23 LVDSA_DATA2# 24 LVDSA_DATA2
25 Ground 26 Ground
27 LVDSB_CLK# 28 LVDSB_CLK
29 LVDSB_DATA3# 30 LVDSB_DATA3
