La centrale TT2N permette di comandare un motore asincrono
monofase alimentato a tensione di rete con collegamenti tipo: Disce-
sa, Comune e Salita, utilizzato per automazioni di tende, tapparelle
e similari.
La centrale TT2N incorpora un ricevitore radio che opera alla fre-
quenza di 433.92 MHz con tecnologia rolling code per garantire
elevati livelli di sicurezza. In ogni centrale è possibile memorizzare

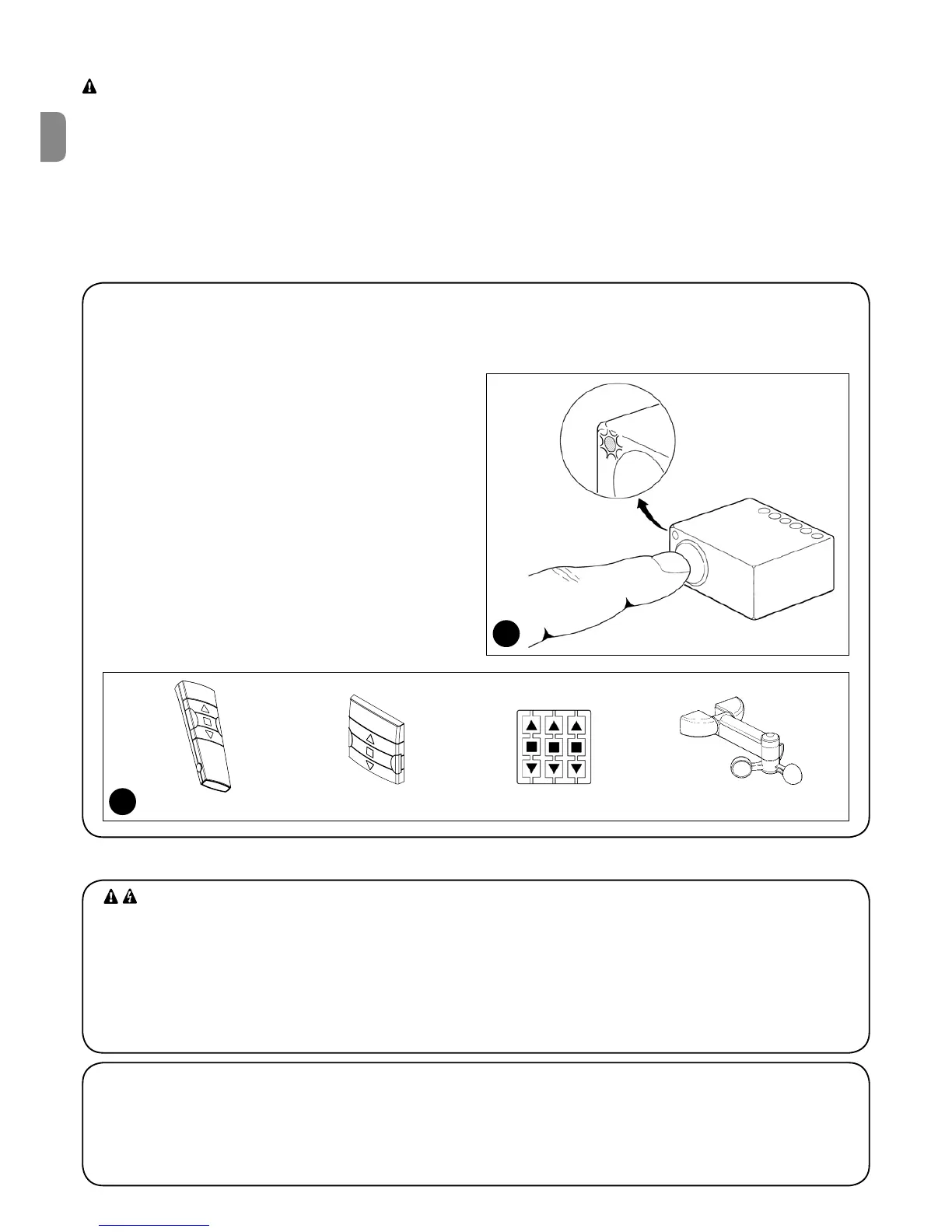

fino a 30 trasmettitori della serie ERGO, PLANO e NICEWAY (figura
1), che permettono il comando a distanza della centrale. Tra i 30
trasmettitori possono essere memorizzati al massimo 3 sensori
climatici radio VOLO S RADIO che comandano automaticamente la
centrale in funzione della situazione climatica.
Dopo ogni comando il motore viene alimentato per circa 150
secondi, questo tempo è modificabile (paragrafo 4.3 Tempo lavoro);
durante tale tempo, il finecorsa elettrico presente nel motore ferma il
movimento in corrispondenza della posizione regolata.
Nella centrale è disponibile un ingresso “P/B” per comandare la
centrale anche con un pulsante esterno.
Le memorizzazioni e le programmazioni sono possibili attraverso i
trasmettitori oppure direttamente attraverso il pulsante di program-
mazione (figura 2) presente nella TT2N; una segnalazione luminosa
mediante led ne guiderà le varie fasi.
Nota. La centrale TT2N può gestire anche altri tipi di trasmettitori
ed altre modalità di funzionamento, vedere il capitolo 4 “Approfon-
dimenti”.
Avvertenze
• Per la sicurezza delle persone è importante rispettare queste
istruzioni e conservarle per poterle consultare in futuro.
• Il presente manuale contiene importanti disposizioni per la
sicurezza dell’installazione, installazioni non corrette possono
creare gravi situazioni di pericolo.
• Una lettura solo parziale di queste istruzioni non permetterà
all’utente di sfruttare al meglio le caratteristiche di questo pro-
dotto.
La centrale di comando TT2N è adatta al controllo di un motore asin-
crono monofase alimentato a tensione di rete destinato ad automazioni
di tende, tapparelle e similari, ogni altro uso è improprio e vietato. L’in-
stallazione deve essere eseguita da personale tecnico nel pieno rispetto
delle leggi, normative elettriche e di sicurezza vigenti.
1) Descrizione del prodotto
2) Installazione
• Il prodotto è sottoposto a tensione elettrica pericolosa.
• L’installazione della centrale TT2N e delle automazioni deve
essere effettuata da personale tecnico qualificato, nel rispet-
to delle presenti istruzioni e delle norme e leggi esistenti sul
territorio. Tutti i collegamenti devono essere eseguiti senza
la presenza di alimentazione elettrica.
• La centrale TT2N è prevista espressamente per esse-
re inserita all’interno di scatole di derivazione o scatole
portafrutto; il suo contenitore non prevede nessuna pro-
tezione per l’acqua e solo una protezione essenziale per il
contatto con parti solide. È vietato porre la centrale TT2N in
ambienti non adeguatamente protetti.
• Non aprire e non forare il contenitore della centrale TT2N;
non tagliare per nessun motivo il cavo dell’antenna: è sot-
toposto a tensione elettrica pericolosa!
1
2
ERGO PLANO
NICEWAY VOLO S RADIO
2.1) Verifiche preliminari
• La linea di alimentazione elettrica deve essere protetta da un ade-
guato dispositivo magnetotermico e differenziale.
• Sulla linea di alimentazione dalla rete elettrica è necessario inserire
un dispositivo di sconnessione dell’alimentazione (con categoria
di sovratensione III cioè distanza fa i contatti di almeno 3,5 mm)
oppure altro sistema equivalente ad esempio una presa e relativa
spina. Se il dispositivo di sconnessione dell’alimentazione non è in
prossimità dell’automazione deve disporre di un sistema di blocco
contro la connessione non intenzionale o non autorizzata.
IT
