4.2.3) Пример комбинирования режимов I и II

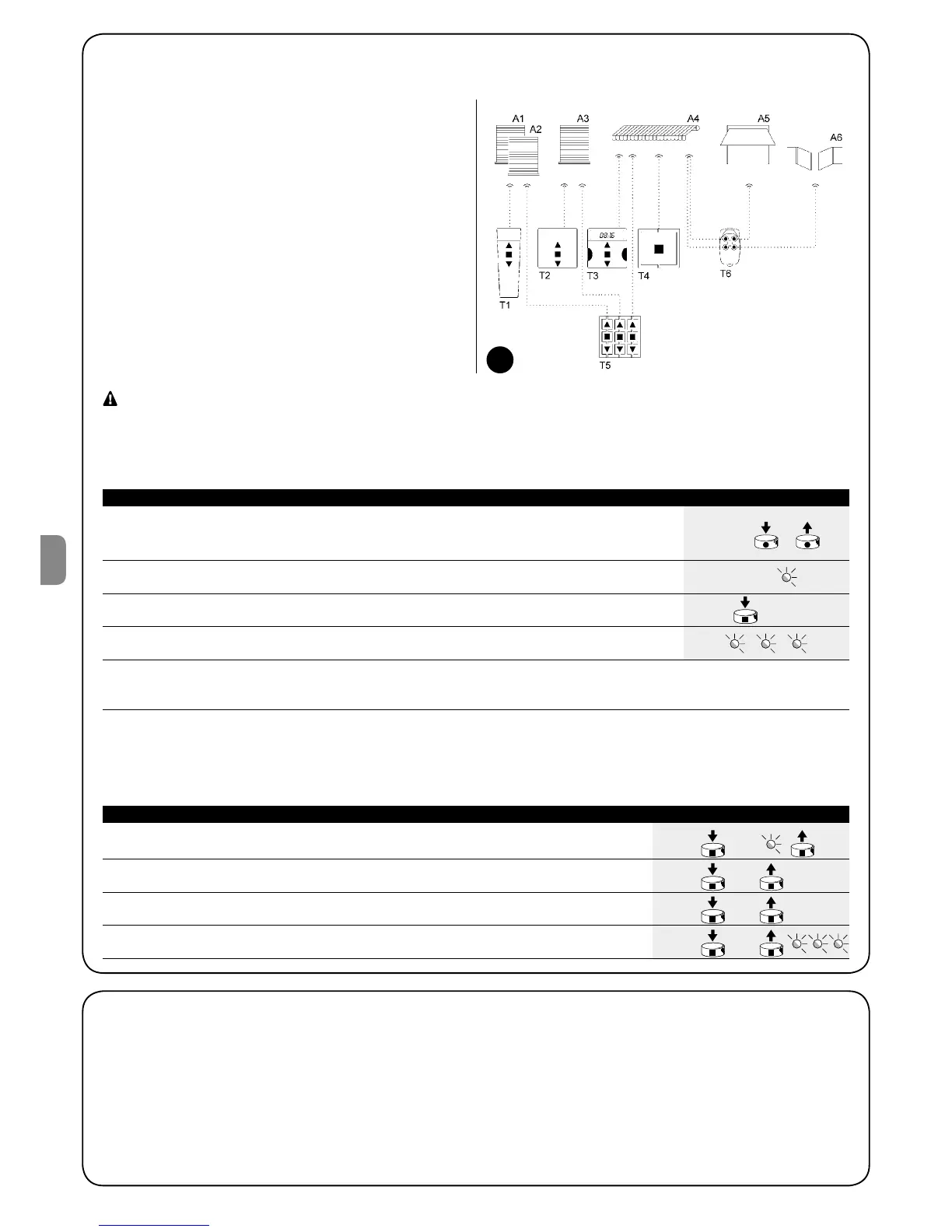

Сочетание операций запоминания в режимах I и II дает возможность создать группу команд, как показано на рис. 4.
• Передатчик Т1 (Ergo1) запоминается в режиме I на А1 и А2,
которые подают команды «Вверх», «Стоп» или «Вниз» или
Вниз одновременно на А1 и А2.
• Передатчик Т2 (Plano1) запоминается в режиме I только на А3
для команд «Вверх», «Стоп» или «Вниз» исключительно для А3.
• Передатчик Т3 (Planotime) запоминается в режиме I только на А4
для команд «Вверх», «Стоп» или «Вниз» исключительно для А4.
• Передатчик T4 (WM001C) запоминается в режиме II (Поша-
гово) для команды только на A4.
• Передатчик T5, (WM003G) запоминается в режиме I для
управления с помощью группы 1 на A1 и A2, группы 2 на A3
и группы 3 на A4, для команд «Вверх», «Стоп» или «Вниз»
на A1 и A2, A3 или A4.
• Передатчик T6 (Flo4R) запоминается в режиме II на A4 (кнопки
1 и 3) на A5 (кнопка 2) и на A6 (кнопка 4) для команд «Вверх» и
«Вниз» на A4, или для управления открыванием двери гаража
A5 или открывания автоматизированных ворот A6.
• Если передатчик запоминается в режиме II, некоторые функции нельзя запрограммировать, если параметры
настройки требуют активизации разных кнопок, например кнопки n и кнопки s.
• Если передатчик запоминается в режиме II, нельзя использовать составную комбинацию команд.
Для того чтобы запомнить передатчик в режиме II с помощью кнопки программирования, выполнить следующие действия.
4
1. Нажать кнопку программирования определенное количество раз для
соответствующей команды (1 = Пошагово, 2 = Вверх-Стоп, 3 = Вниз-Стоп, 4 = Стоп,
5 = Вниз при «Присутствие человека», 6 = Вверх при «Присутствие человека»).
2. Проверить количество длинных вспышек соответствующих определенной
команде.
3. В течение 10 секунд нажать и удерживать нажатой кнопку в течение не менее
3 секунд нужную кнопку на передатчике, который вносится в память.
4. Если сохранение в память произошло успешно, светодиодный индикатор подает
3 длинных вспышки.
Примечание. Если необходимо запомнить другие передатчики, для этой же команды в пункте 1, повторить пункт 3 в течение
последующих 10 сек., в противном случае, если команда другая, повторить пункт 1; фаза сохранения заканчивается в течение
10 сек., если не получено сигналов от нового передатчика.
Таблица «A8» Программирование в режиме II при помощи кнопки программирования Пример
1-6
1-6
3сек
1. Нажать и удерживать для запоминания кнопку нового передатчика не
менее 3 сек., затем отпустить кнопку.
2. Нажать и удерживать кнопку, которая была запомнена перед этим на
предыдущем передатчике не менее 3 сек., затем отпустить кнопку.
3. Нажать и удерживать для запоминания кнопку нового передатчика не
менее 3 сек., затем отпустить кнопку.
4. Нажать и удерживать кнопку, которая была запомнена перед этим на
предыдущем передатчике не менее 3 сек., затем отпустить кнопку.
Можно сохранить в памяти новый передатчик, сохранив характеристики предыдущего. Новый передатчик, сохраненный в памяти таким
образом будет обладать характеристиками предыдущего передатчика; другими словами, если передатчик был сохранен в памяти в
режиме I, новый передатчик также будет работать в режиме I, и если предыдущий передатчик был сохранен в памяти в режиме II, то
та же кнопка на новом передатчике будет соответствовать команде предыдущего. Для запоминания действовать следующим образом.
Таблица «A9» Сохранение других передатчиков при помощи сохраненного передатчика Пример
Новый
Старый
3сек
3сек
Старый
3сек
Новый
3сек
4.3) Время работы
Блок управления TT2N позволяет ввести рабочее время, т.е. максимальное время, на протяжении которого осуществляется
электронное управление движением двигателя до верхнего или нижнего концевого выключателя; заданное по-умолчанию или
вновь установленное значение после очистки памяти составляет приблизительно 150 сек. Если существует необходимость,
рабочее время может быть изменено от миним. 4 сек. до макс. 240. Процедура программирования представлена в режиме
«самораспознавания», т.е. измерением необходимого времени для всей операции. С помощью передатчика или внешней кноп-
ки двигатель может быть приведен в действие с наименее сложной операции, до следующей, наиболее сложной операции,
обычно перемотки. Рекомендовано запрограммировать рабочее время на несколько секунд больше требуемого для операции.
(пункт 5 в таблице А10). Рабочее время может быть запрограммировано либо с помощью передатчика, сохраненного в памяти
в режиме I, либо с помощью программной кнопки, но не при помощи передатчика, сохраненного в памяти в режиме II.
