50
Met de besturingseenheid TT2N kunt u een éénfase asynchroon-
motor op netstroom aansturen met aansluitingen van het type: Naar
omlaag, Gemeenschappelijk en Naar omhoog, dat voor automatise-
ringen van zonwering, rolluiken e.d. wordt gebruikt.
In de besturingseenheid TT2N is een radio-ontvanger ingebouwd, die
werkt op een frequentie van 433,92 MHz met rollingcode-technologie,
zodat er een hoog veiligheidsniveau kan worden gegarandeerd.
In het geheugen van elke besturingseenheid kunnen er tot 30
zenders uit de serie ERGO, PLANO en NICEWAY (afbeelding 1)
worden opgeslagen, waardoor de besturingseenheid op afstand
kan worden bediend. Van deze 30 zenders kunnen er ten hoogste
3 draadloze klimaatsensoren, VOLO S RADIO, worden opgeslagen
die de besturingseenheid in functie van de weersomstandigheden
automatisch aansturen. De motor wordt na elke instructie ongeveer
150 seconden van stroom voorzien; deze tijd kan worden gewijzigd
(paragraaf 4.3 Tijdsduur werking). Binnen deze tijdspanne onder-
breekt de elektrische eindschakelaar in de motor op de afgestelde
positie de manoeuvre. Op de besturingseenheid bevindt zich een
ingang “P/B” zodat het ook mogelijk is de besturingseenheid met
een externe toets te bedienen. Geheugenopslag en programmering
kunnen plaatsvinden met behulp van de zenders of rechtstreeks met
de programmeertoets (afbeelding 2) op de TT2N; lichtsignalering via
de leds zal u bij de verschillende fasen leiden.
N.B. De besturingseenheid TT2N kan ook andere soorten zenders
en andere functioneringsmodi aansturen; zie hoofdstuk 4 “Verdere
details”.
Aanbevelingen
• In verband met de veiligheid voor de personen is het van belang
deze aanwijzingen in acht te nemen en ze te bewaren om ze in
de toekomst te kunnen gebruiken.
• Deze handleiding bevat belangrijke voorschriften voor de veilig-
heid van de installatie; een niet correct uitgevoerd installatie kan
zeer gevaarlijke situaties ten gevolge hebben.
• Het slechts gedeeltelijk lezen van deze aanwijzingen zal de
gebruiker de mogelijkheid onthouden zoveel mogelijk de ken-
merken van dit product te benutten.
De besturingseenheid TT2N is geschikt voor het aansturen van een
éénfase asynchroonmotor op netstroom en is bestemd voor de automa-
tiseringen van zonwering, rolluiken e.d.; elk ander gebruik is oneigenlijk
gebruik en is verboden. De installatie moet door technici uitgevoerd
worden waarbij de van kracht zijnde wetten en normen op het gebied
van elektriciteit ten volle in acht worden genomen.
1) Beschrijving van het product
2) Installatie
• Er staat elektrische spanning op het product.
• Het installeren van de bedieningseenheid TT2N en de auto-
matiseringen moet uitgevoerd worden door gekwalificeerde
technici met inachtneming van deze aanwijzingen en de in
dit land bestaande normen en wetten.
Er mag geen enkele aansluiting verricht worden wanneer de
installatie onder spanning staat.
• De besturingseenheid is uitdrukkelijk bedoeld om in een
aftakdoos geplaatst te worden; de box daarvan biedt geen
enkele bescherming tegen water en alleen een basisbe-
scherming tegen vaste delen. Het is verboden de bestu-
ringseenheid TT2N aan te brengen in een ruimte die niet
voldoende beschermd is.
• U mag de box van de besturingseenheid TT2N niet openen
of erin boren; u mag de antennekabel om geen enkele reden
doorsnijden: er staat elektrische spanning op!

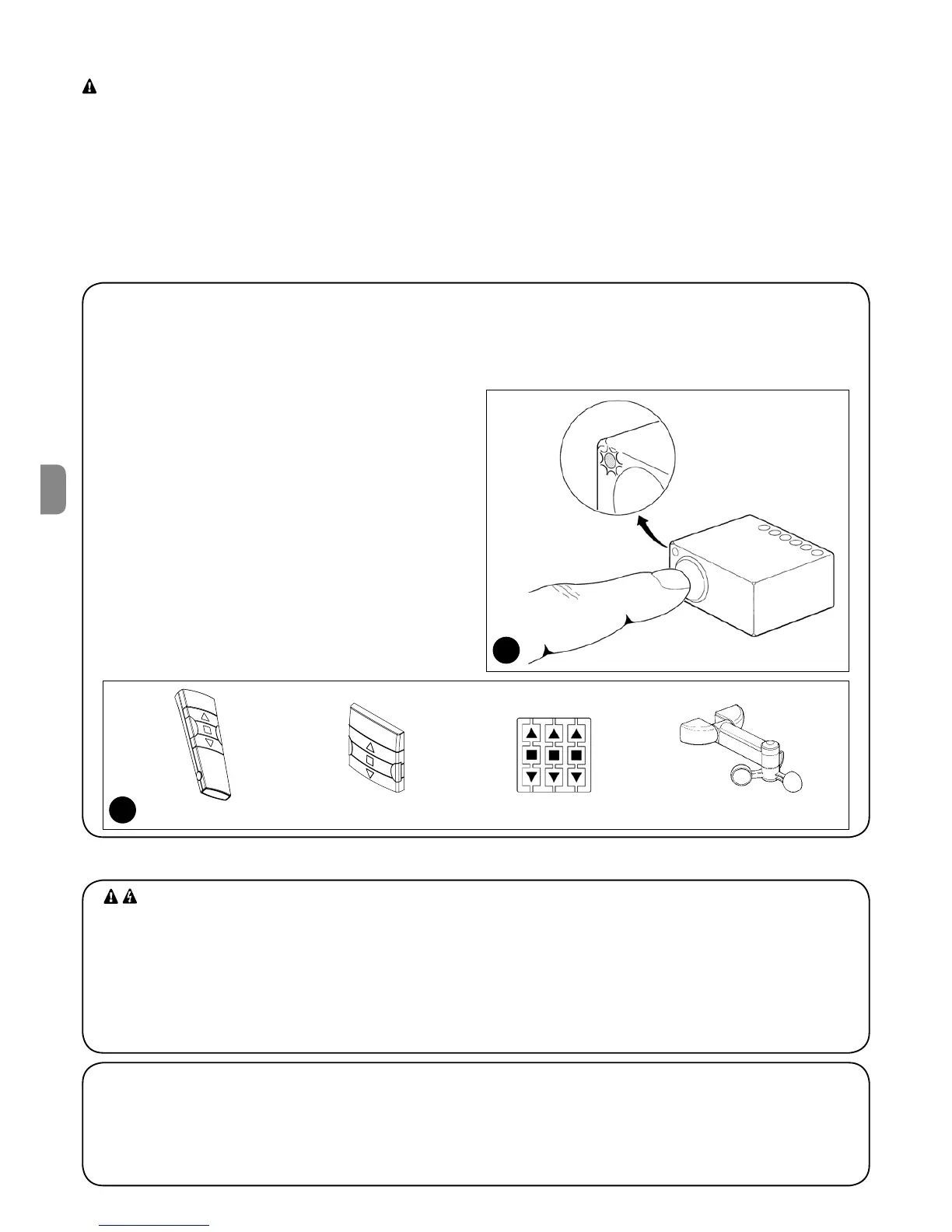

1
2
ERGO PLANO
NICEWAY VOLO S RADIO
2.1) Controles vooraf
• De leiding van de elektrische stroomvoorziening dient door een
adequate thermogmagnetische en differentiaalschakelaar beveiligd
te zijn.
• Op de toevoerlijn van de stroom van het elektriciteitsnet dient een
inrichting te komen die de stroomtoevoer kan onderbreken (met
overspanningscategorie III, d.w.z. met een minimumafstand tus-
sen de contacten van tenminste 3,5 mm) of ander gelijkwaardig
systeem, zoals bijvoorbeeld een stopcontact met een stekker. Als
die onderbrekingsinrichting van de stroomtoevoer zich niet in de
nabijheid van de automatisering bevindt, dient er een blokkerings-
systeem te zijn tegen het per ongeluk of onbevoegd inschakelen.
NL
