Блок управления TT2N позволяет управлять однофазным
асинхронным двигателем с питанием от сети, со следующими
типами соединений: вниз, общий, вверх; используется для
автоматизации навесов, роллет и им подобных элементов.
Блок управления включает в себя радиоприемник, функци-
онирующий на частоте 433.92 MГц, с динамическим кодом
для обеспечения оптимального уровня безопасности. Каж-
дый блок управления может запоминать до 30 передатчиков
серий ERGO, PLANO и NICEWAY (рисунок 1), что позволяет
осуществлять дистанционное управление блоком. Для авто-
матического управления блоком в соответствии с погодными
условиями из 30 передатчиков запоминается максимум 3
погодных датчиков VOLO S RADIO.
После каждой команды двигатель включен приблизительно
в течение 150 секунд, этот временной интервал может быть
изменен (см. главу 4.3 Рабочее время). В данном интервале
электрический концевой выключатель двигателя останавли-
вает движение в установленном положении.
В блоке управления имеется вход «P/B» для управления бло-
ком при помощи наружной кнопки.
Запоминание и программирование возможно посредством
передатчиков или при помощи кнопки программирования
(рисунок 2) на TT2N. При этом необходимо руководствоваться
световыми сигналами.
Примечание. При помощи блока управления TT2N можно
управлять другими видами передающих устройств и рабо-
чими режимами, см. главу 4 «Дополнительная информация».
Предупреждения
• Для личной безопасности соблюдайте все указанные в
настоящем документе инструкции; сохраните настоящий
документ для последующих консультаций.
• Это руководство содержит важные инструкции по
безопасности при установке. Несоблюдение правил
установки может привести к созданию опасных ситуаций.
• Неполное ознакомление с настоящей инструкцией сокра
щает возможность наиболее эффективного использования
всех характеристик изделия.
Блок управления TT2N разработан для управления однофазным
асинхронным двигателем с питанием от сети. Используется
для автоматизации навесов, роллет и им подобных элементов.
Любое другое применение строго запрещено. Установка может
производиться только квалифицированными специалистами в
соответствии с действующими нормами и стандартами по без-
опасности.
1) Описание изделия
2) Монтаж
• Блок управления находится под напряжением, что
представляет собой потенциальную опасность.
• Установка блока управления TT2N и автоматизация
выполняются в соответствии с настоящей инструкцией
только квалифицированными специалистами, при этом
должны быть соблюдены действующие нормы и стан-
дарты по безопасности, действующие на территории стра-
ны установки оборудования. При соединении элементов
системы электропитание должно быть отключено.
• Блок управления TT2N был разработан специально для
размещения в распределительной коробке или мон-
тажном стакане; корпус блока управления не защищен
от воды, и обладает лишь защитой от соприкоснове-
ния с твердыми предметами. Не устанавливайте блок
управления TT2N при отсутствии надлежащей защиты.
• Не открывайте корпус блока управления, избегайте
его повреждения, ни при каких условиях не обрезайте
антенный кабель – указанные действия могут привести
к поражению электрическим током!

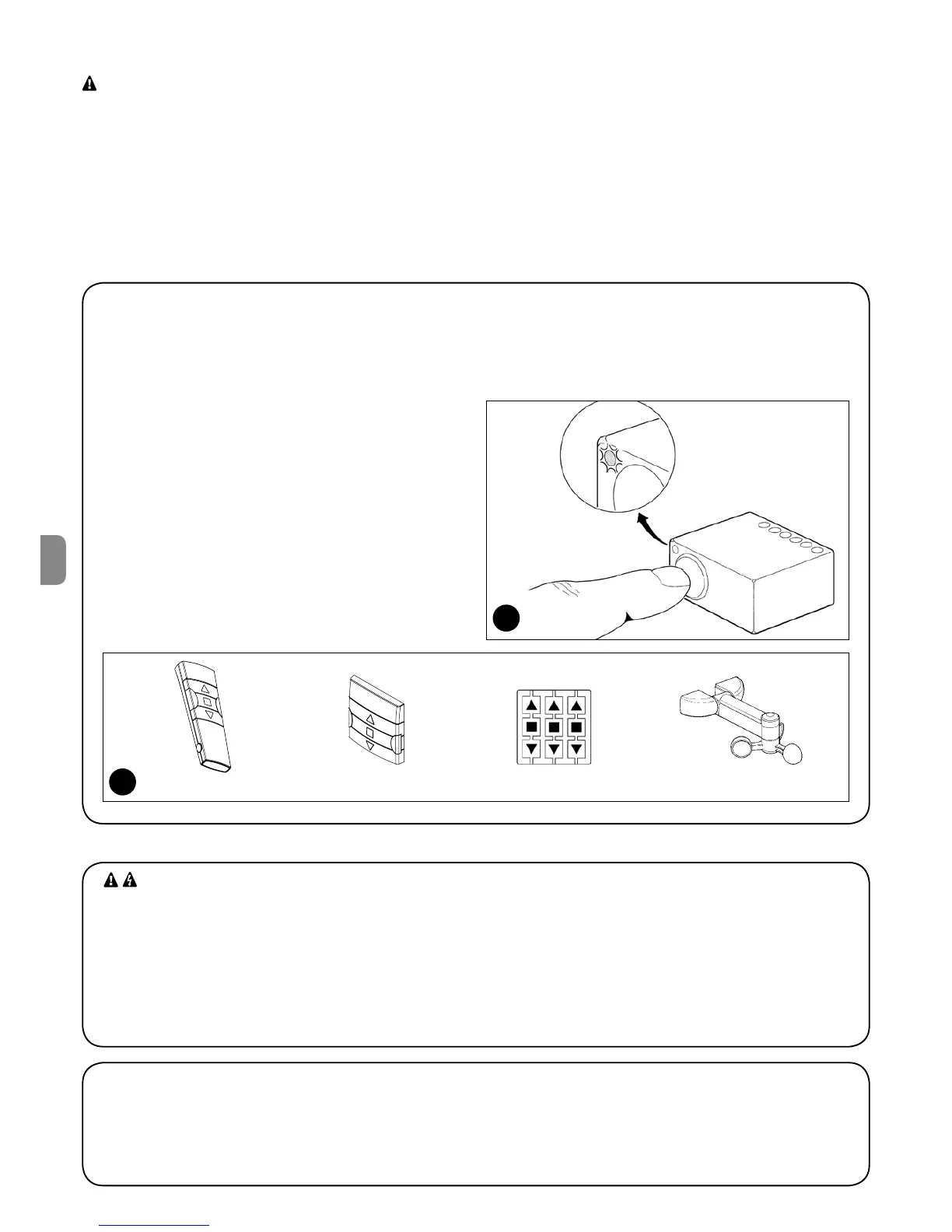

2
1
ERGO PLANO
NICEWAY VOLO S RADIO
2.1) Предварительная проверка
• Линия электропитания должна быть защищена соответству-
ющим термомагнитным и дифференциальным устройством.
• На линии электропитания должно быть установлено
устройство отключения от электрической сети (с кате-
горией перенапряжения III, т.е. расстояние между клем-
мами должно быть не менее 3,5мм) или эквивалентная
система, например, вилка с соответствующей розеткой.
Если устройство отключения от электрической сети уста-
новлено не вблизи системы автоматизации, необходи-
мо предусмотреть систему блокировки, предотвращаю-
щую случайное или несанкционированное включение.
