18
La logique de commande TT2N permet de commander un moteur
asynchrone monophasé alimenté à la tension de secteur avec des
connexions type: Descente, Commun et Montée, utilisé pour l’auto-
matisation de stores, volets roulants et similaires.
La logique de commande TT2N a un récepteur radio incorporé qui
fonctionne à une fréquence de 433,92 MHz avec technologie rolling
code, pour garantir des niveaux de sécurité élevés. Dans chaque
logique, il est possible de mémoriser jusqu’à 30 émetteurs de la série

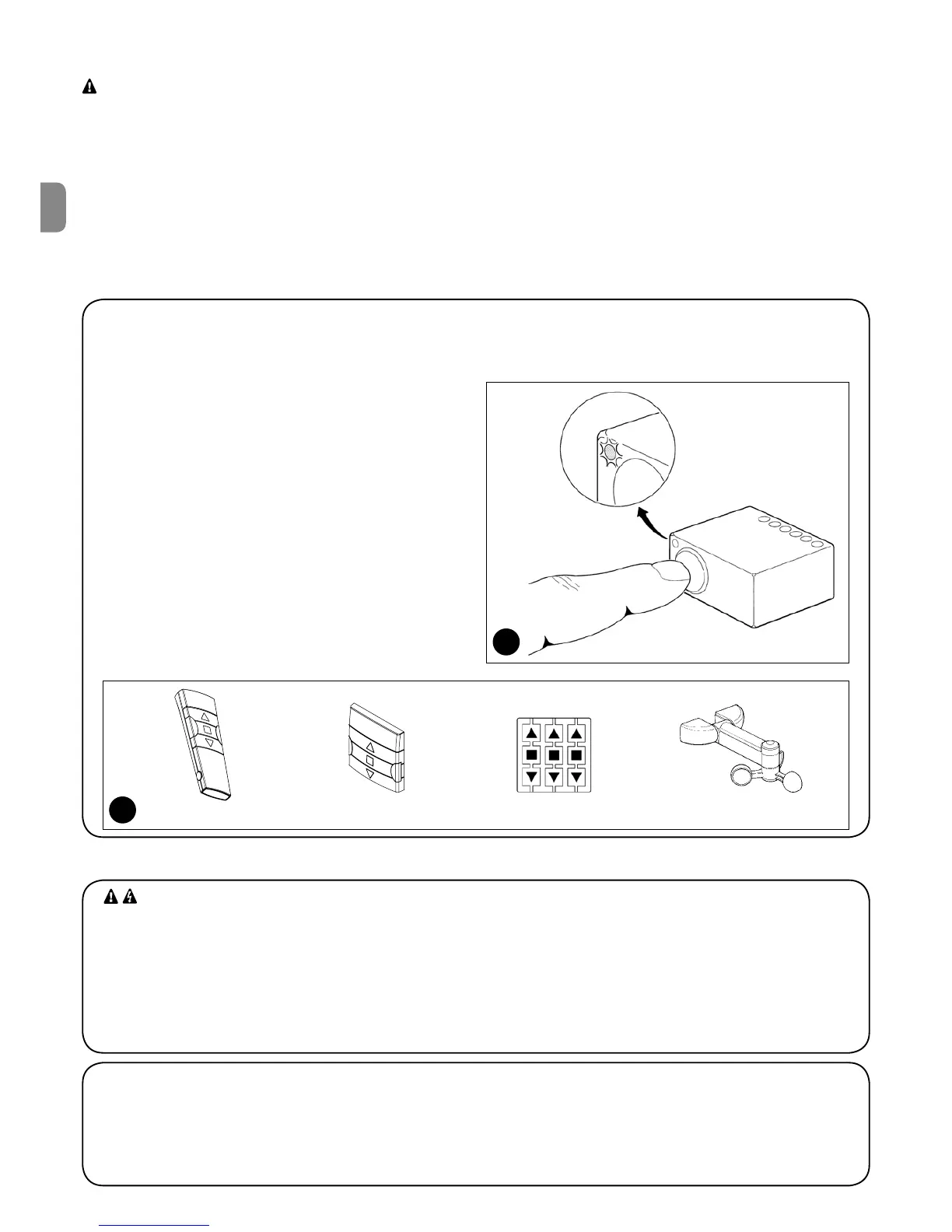

ERGO, PLANO et NICEWAY (figure 1), qui permettent la commande
à distance de la logique. Parmi les 30 émetteurs, on peut mémori-
ser au maximum 3 capteurs climatiques radio VOLO S RADIO qui
commandent automatiquement la logique en fonction de la situation
climatique.
Après chaque commande, le moteur est alimenté pendant environ
150 secondes, ce temps est modifiable (voir chapitre 4.3 Temps de
travail); durant ce temps, le fin de course électrique présent dans le
moteur arrête le mouvement au niveau de la position réglée.
Sur la logique, il y a une entrée “P/B” pour commander la logique de
commande également à l’aide d’une touche à l’extérieur.
Les mémorisations et les programmations sont possibles à l’aide
des émetteurs ou directement à l’aide de la touche de programma-
tion (figure 2) présente dans la TT2N; une signalisation lumineuse par
led en guidera les différentes phases.
N.B. La logique de commande TT2N peut gérer aussi d’autres types
d’émetteurs et d’autres modes de fonctionnement, voir le chapitre
4 “Approfondissements”.
Recommandations
• Pour la sécurité des personnes, il est important de respecter
ces instructions et de les conserver pour pouvoir les consulter
dans le futur.
• Le présent manuel contient des dispositions importantes pour
la sécurité de l’installation; des installations non correctes
peuvent créer de graves situations de danger.
• Une lecture seulement partielle de ces instructions ne permet-
tra pas à l’utilisateur d’exploiter au mieux les caractéristiques
de ce produit.
La logique de commande TT2N est indiquée pour le contrôle d’un
moteur asynchrone monophasé alimenté à la tension de secteur destiné
à l’automatisation de stores, volets roulants et similaires, toute autre
utilisation est impropre et interdite. L’installation doit être effectuée par
du personnel technique dans le plein respect des lois, des normes élec-
triques et de sécurité en vigueur.
Le présent appareil est conforme aux CNR-210 (et FCC part 15)
d’Industrie Canada applicables aux appareils radio exempts de licence.
L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil
ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit
accepter tout brouillage radioélectrique subi, même si le brouillage est
susceptible d’en compromettre le fonctionnement.
1) Description du produit
2) Installation
• Le produit est soumis à une tension électrique dangereuse.
• L’installation de la logique de commande TT2N doit être
exécutée par du personnel technique qualifié, dans le res-
pect de ces instructions et des normes et des lois existant
sur le territoire. Toutes les connexions doivent être effec-
tuées en l’absence d’alimentation de secteur.
• La logique de commande TT2N est prévue expressément
pour être insérée à l’intérieur de boîtes de dérivation ou
d’encastrement; son boîtier ne prévoit aucune protection
pour l’eau et uniquement une protection essentielle pour le
contact avec des parties solides. Il est interdit de placer la
logique de commande TT2N dans des endroits qui ne sont
pas protégés de manière adéquate.
• Ne pas ouvrir et ne pas percer le boîtier de la logique TT2N; ne
couper sous aucun prétexte le câble de l’antenne: Le produit
est soumis à une tension électrique dangereuse.
1
2
ERGO PLANO NICEWAY VOLO S RADIO
2.1) Contrôles préliminaires
• La ligne d’alimentation électrique doit être protégée par un dis-
joncteur magnétothermique associé à un déclencheur différentiel.
• Sur la ligne d’alimentation du secteur électrique, il faut monter un
dispositif de déconnexion de l’alimentation (avec catégorie de sur-
tension III, c’est-à-dire avec une distance entre les contacts d’au
moins 3,5 mm) ou bien un autre système équivalent par exemple
prise + fiche. Si le dispositif de déconnexion de l’alimentation ne
se trouve pas à proximité de l’automatisme, il faut disposer d’un
système de blocage contre la connexion accidentelle ou non auto-
risée.
FR
