Hinweise
Die Steuerung TT3 dient zur Schaltung einphasiger, mit Netzspannung
gespeister Asynchronmotoren, die zur Automatisierung von Jalousien,
Markisen und ähnlichem benutzt werden. Jeder andere Gebrauch ist
unsachgemäß und verboten. Die Installation muss von technischem Per-
sonal unter voller Einhaltung der gültigen Vorschriften durchgeführt wer-
den.
Mit der Steuerung TT3 können einphasige, mit Netzspannung gespeiste
Asynchronmotoren gesteuert werden, mit Anschlüssen wie “GEMEIN-
SAM-AUF-AB“, die zur Automatisierung von Markisen, Jalousien, Ober-
lichtern und ähnlichem verwendet werden.
Nach jedem Befehl wird der Motor ca. 2,5 Minuten gespeist gehalten; ein
elektrischer Endschalter im Motor oder in der Automatisierung unterbricht
die Bewegung, wenn die gewünschte Stellung erreicht ist.
Die Steuerung TT3 kann mit zwei Tasten aktiviert werden, eine mit der
Funktion „Auf“, die andere mit der Funktion „Ab“, oder per Bus TTBUS).
Als Optional erhältliche Sensoren für Wind, Sonne und Regen können die
Steuerung automatisch schalten, wenn es die Witterung erfordert; die
Einstellung der Auslösungsgrenzwerte von „Sonne“ und „Wind“ ist mit
zwei Trimmern in der Steuerung möglich.
1) Beschreibung des Produkts
2) Installation
Elektrische Anlagen und Automatisierungen müssen
von erfahrenem und qualifiziertem Personal unter Einhal-
tung der gesetzlichen Vorschriften durchgeführt werden.
Alle Anschlüsse müssen ohne Stromversorgung ausge-
führt werden.
Für die Installation und die Befestigung der Box, auf Abbildung 2
Bezug nehmen; um den Boden der Box zu befestigen, diesen an
den dazu vorbereiteten Stellen lochen. Wenn der Boden der Box für
die Durchführung der Kabel gelocht wird, sind entsprechende Maß-
nahmen zu treffen, damit die erforderliche Schutzart IP gewährleistet
bleibt. Die Kabel müssen mit geeigneten Kabeldurchführungen
immer von unten her eingeführt werden.
1

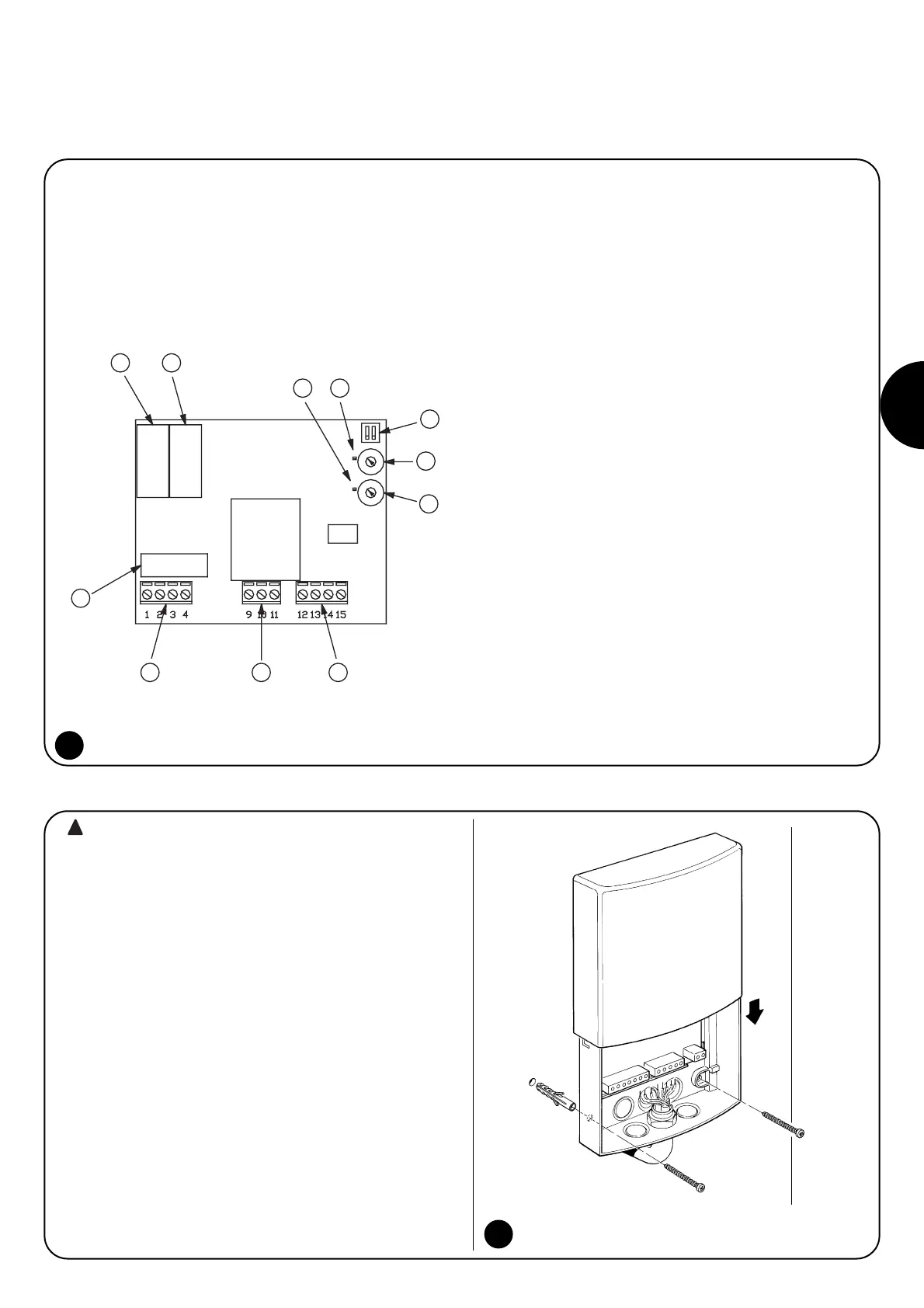

1) Relais Motor “Ab”.
2) Relais Motor “Auf”.
3) Led “Wind” Grenze.
4) Led “Sonne” Grenze.
5) Dip-switch für die Programmierung.
6) Trimmer zur Einstellung der “Sonne” Grenze.
7) Trimmer zur Einstellung der “Wind” Grenze.
8) Klemmenbrett für den Anschluss von Tasten und
Sensoren.
9) Klemmenbrett für den Anschluss der Versorgung.
10) Klemmenbrett für den Anschluss des Motors.
11) 5A Sicherung des Typs “F”.
