Ostrzeżenia
Centrala TT3 jest przeznaczona do sterowania jednofazowymi silnikami
asynchronicznymi przeznaczonymi do automatyzacji ruchu rolet, markiz lub
tym podobnych. Każde inne jej zastosowanie jest niewłaściwe i
zabronione. Instalacja musi być wykonana przez techników zgodnie z
aktualnymi normami elektrycznymi i z zachowaniem norm bezpieczeństwa
pracy.
Centrala TT3 pozwala na sterowanie jednofazowymi silnikami asynch-
ronicznymi o napięciu sieciowym z połączeniem w rodzaju
POSTÓJ–NAWIJANIE- ODWIJANIE, używanym do automatyzacji ruchu
rolet, markiz lub tym podobnych.
Po każdym włączeniu silnik jest zasilany przez około 2,5 minuty, elek-
tryczny wyłącznik krańcowy zabudowany w silniku albo w układzie
automatyzacji przerywa pracę w żądanej pozycji.
Centrala TT3 może być uruchomiona za pomocą dwóch przycisków:
jeden z funkcją nawijania a drugi odwijania, albo poprzez Bus (TTBUS).
Opcjonalne czujniki wiatru, słońca i deszczu automatycznie kierują cen-
tralą wtedy, gdy warunki klimatyczne tego wymagają. Regulacja pozio-
mu granicznego zadziałania na „słońce” i „wiatr” jest możliwa przy
pomocy trimmerów znajdujących się w centrali
1) Opis produktu
2) Instalowanie
Instalacje elektryczne i automatyzacje muszą być
wykonane przez doświadczony i wykwalifikowany personel
zgodnie z obowiązującymi przepisami prawa. Wszystkie
połączenia wykonywać przy wyłączonym napięciu.

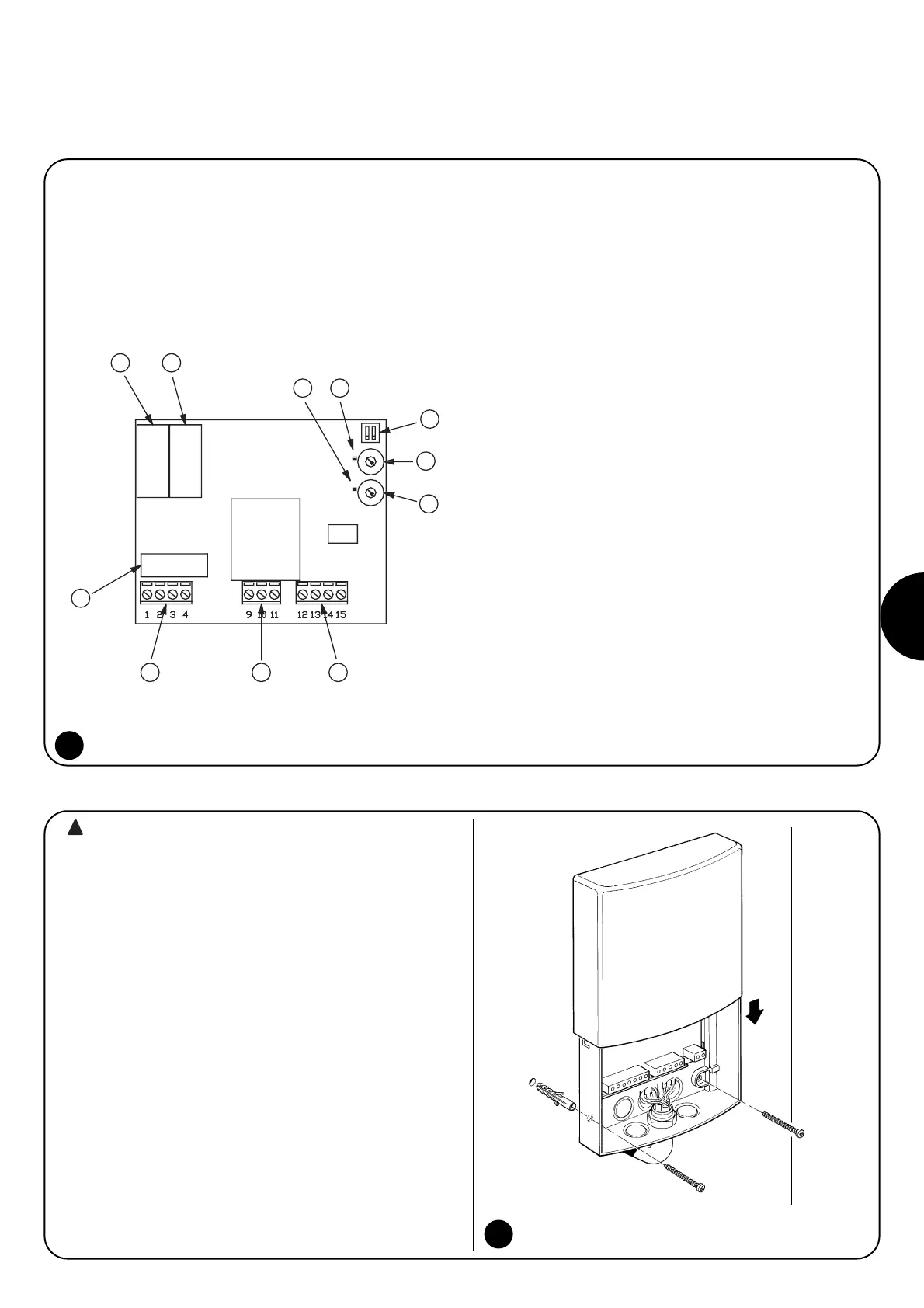

Aby wykonać instalacje i zamocować obudowę, należy postępować
zgodnie z rys. 2. W celu zamocowania spodu obudowy należy
przewiercić odpowiednie miejsca (wstępnie oznaczone). Kiedy
wykonuje się przewiercanie spodu obudowy dla przeprowadzenia
przewodów, należy zwracać uwagę na konieczność zapewnienia
żądanego stopnia zabezpieczenia IP. Przejście przewodów musi
zawsze znajdować się u dołu i należy w tym celu wykorzystać
odpowiednie przelotki.
1
1) Przekaźnik “odwijanie” silnika.
2) Przekaźnik “nawijanie” silnika.
3) Lampka kontrolna poziomu granicznego “wiatr”.
4) Lampka kontrolna poziomu granicznego “słońce”.
5) Dip-switch programowania.
6) Trimmer regulacji poziomu granicznego “słońce”.
7) Trimmer regulacji poziomu granicznego “wiatr”
8) Listwa zaciskowa podłączenia przycisków i czujników.
9) Listwa zaciskowa podłączenia zasilania.
10) Listwa zaciskowa podłączenia silnika.
11) Bezpiecznik topikowy 5 typ “F”.
