Wejścia NAWIJANIE i ODWIJANIE nie sterują żadnym ruchem.
Sprawdzić czy centrala jest prawidłowo zasilana: pomiędzy zaciskami
10-11 musi być napięcie sieci. Przy otwartych przyciskach pomiędzy
zaciskami 12-15 i 13-15 powinno być napięcie około 24 V.
Ewentualnie sprawdzić stan bezpiecznika 5 A.
Przy zainstalowanych czujnikach i przy świetle lub wietrze
obracając trimmerem nie zapalają się lampki sygnalizacyjne.
Należy sprawdzić prawidłowość podłączenia czujników klimatycznych.
4) Co robić jeśli... to znaczy mały poradnik jeśli coś jest nie tak!
5) Charakterystyki techniczne
W celu ciągłego ulepszania produktu, Nice S.p.A. rezerwuje sobie prawo do zmian charakterystyk w jakimkolwiek momencie i bez uprzedniego
powiadomienia, zapewniając w każdym razie funkcjonalność i przewidziane zastosowanie.
Uwaga: wszystkie charakterystyki techniczne odpowiadają temperaturze 20 ˚C.
Zasilanie 230 Vac 50/60 Hz
Maksymalna moc silników 600 W
Napięcie sygnalizacji (nawijanie, odwijanie, czujniki) około 24 Vdc
Temperatura pracy -20 ÷ 55 ˚C
Wymiary / ciężar 128.5 x 111.5 x 43.5 mm / 340 g
Klasa zabezpieczenia IP 55 (obudowa zamknięta)
Poziomy czujnika wiatru (anemometr) 5÷60 Km/h (z anemometrem 0,4 Hz na Km/h)
Poziomy czujnika słońca 5÷60 Klux (z anemometrem “Volo S”)
Długość przewodów sygnałów (nawijanie, odwijanie, czujniki) maksymalnie 30 m, jeśli w pobliżu znajdują się inne przewody, w przeciwnym wypadku 100 m.
3) Programowanie
3.1) Dip-switch
centrala TT3 posiada jeden dip-switch o dwóch działaniach.
Dip-switch Nr 1: pozwala na włączenie lub wyłączenie polecenia stop
silnika: OFF = stop włączony, ON = stop wyłączony; kolejność ze stopem
włączonym będzie: nawijanie-stop lub odwijanie-stop; ze stopem
wyłączonym kolejność będzie nawijanie lub odwijanie, nie będzie więc
można zatrzymać silnika.
Dip-switch Nr 2: pozwala na określenie kierunku zadziałania przy
“deszczu”. Jeśli przełącznik jest w pozycji OFF to zadziałanie na sygnał
“deszcz” powoduje odwijanie, jeśli jest w pozycjo ON, to powoduje manewr
nawijania.

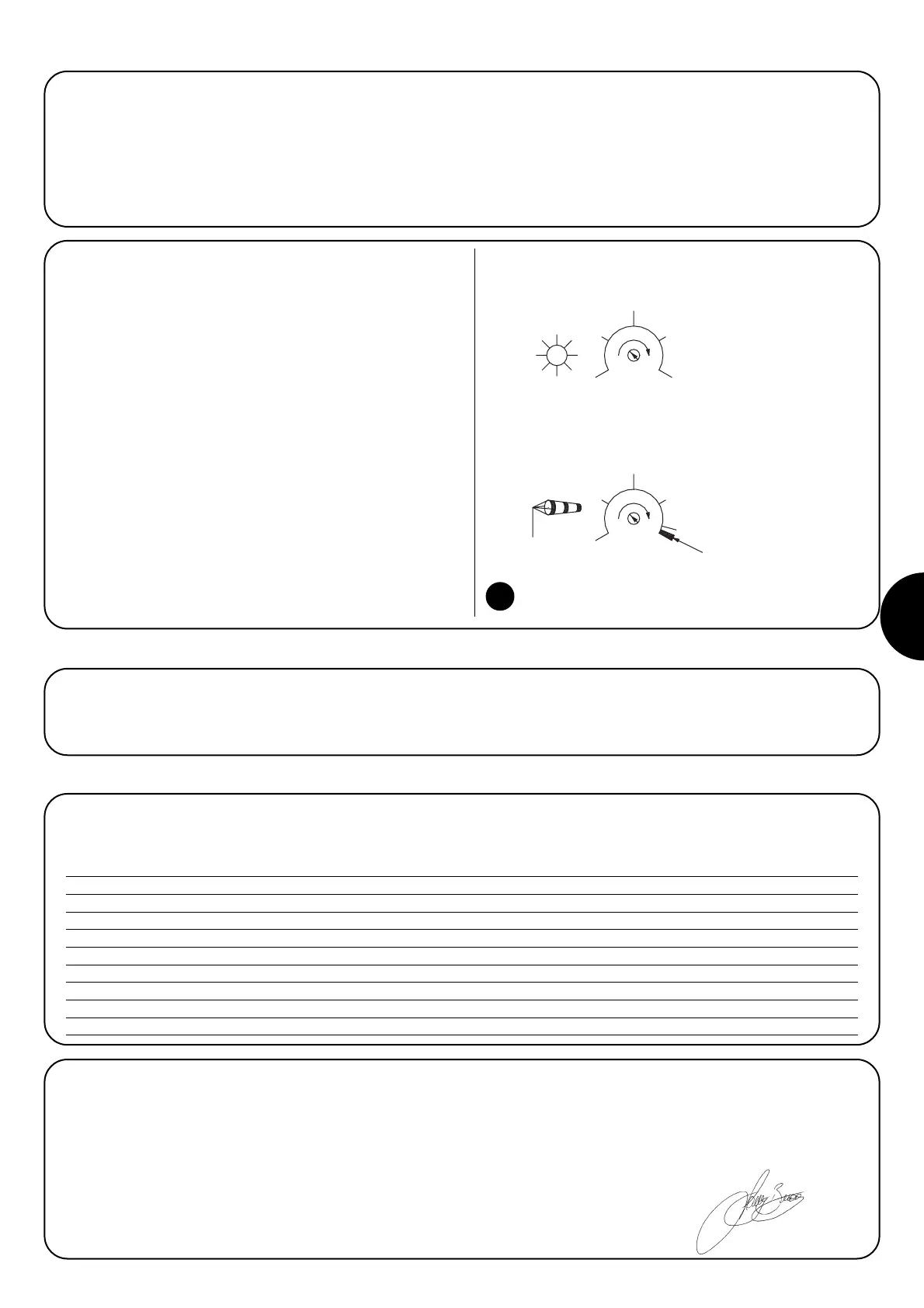

3.2) Poziom graniczny zadziałania
W celu ustawienia poziomów granicznych zadziałania “słońce” i “wiatr”
należy obrócić trimmer zgodnie z wartościami podanymi na rys. 5.
• Wiatr: czujnik “wiatr” mierzy rzeczywistą prędkość wiatru i przekazuje tą
informację do centrali. Kiedy prędkość przekroczy poziom graniczny
ustawiony za pomocą trimmer’a, zapala się lampka sygnalizacyjna “wiatr”
i centrala włącza nawijanie. Po zasterowaniu nawijania spowodowanego
wiatrem, centrala blokuje jakiekolwiek sterowanie przez 1 minutę (podczas
tego czasu lampka sygnalizacyjna “wiatr” migocze i blokuje sterowanie
spowodowane przez słońce na 10 minut. Jeśli podczas prób chcemy
wyłączyć blokadę spowodowaną “wiatrem” to wystarczy wyłączyć
zasilanie centrali albo obrócić w pozycje maksimum trimmer “wiatru”.
• Słońce: czujnik “słońce” mierzy w czasie rzeczywistym intensywność
promieniowania słonecznego i przekazuje tą informację do centrali. Kiedy
intensywność światła przekracza ustawiony poziom graniczny za pomocą
trimmer’a, zapala się lampka sygnalizacyjna “słońce” i po 2 minutach
centrala włącza odwijanie. Kiedy intensywność światła zmniejszy się
poniżej poziomu granicznego, to lampka sygnalizacyjna “słońca” migocze
przez 15 minut, następnie centrala powoduje manewr nawijania.
