Advertencias
La central TT3 está destinada para accionar motores asincrónicos
monofásicos alimentados con tensión de red, destinados a la automati-
zación de toldos, persianas y similares.
Queda prohibido cualquier otro empleo diferente. La instalación tiene
que ser efectuada por personal técnico cualificado, respetando las nor-
mativas vigentes.
La central de mando TT3 permite accionar motores asincrónicos
monofásicos alimentados con tensión de red con conexiones tipo
COMÚN-SUBIDA-BAJADA, utilizados para automatizar toldos, per-
sianas, lumbreras y similares.
Después de cada mando, el motor es alimentado durante alrededor
de 2.5 minutos, un fin de carrera eléctrico en el motor o en la auto-
matización interrumpe el movimiento en la posición deseada.
La central TT3 puede activarse con dos botones: uno con función
de subida y el otro de bajada, o bien puede activarse por medio de
un Bus (TTBUS). Sensores opcionales de viento, sol y lluvia pueden
accionar automáticamente la central cuando lo requieren las condi-
ciones climáticas; los umbrales de accionamiento de “sol” y “viento”
pueden configurarse con dos trimmers montados en la central.
1) Descripción del producto
2) Instalación
las instalaciones eléctricas y los automatismos deben
ser instalados por personal experto y cualificado, respe-
tando las normas de seguridad. Todas las conexiones
deben efectuarse sin que haya alimentación eléctrica.
Para proceder a la instalación y a la fijación de la caja, refiérase a la
figura 2; para fijar el fondo de la caja, perfórela utilizando las marcas
correspondientes. Cuando se efectúa la perforación del fondo de la
caja para pasar los cables, tome las medidas de precaución corre-
spondientes para garantizar el grado de protección IP requerido. La
entrada de los cables debe realizarse siempre desde abajo utilizan-
do prensaestopas adecuados.
1

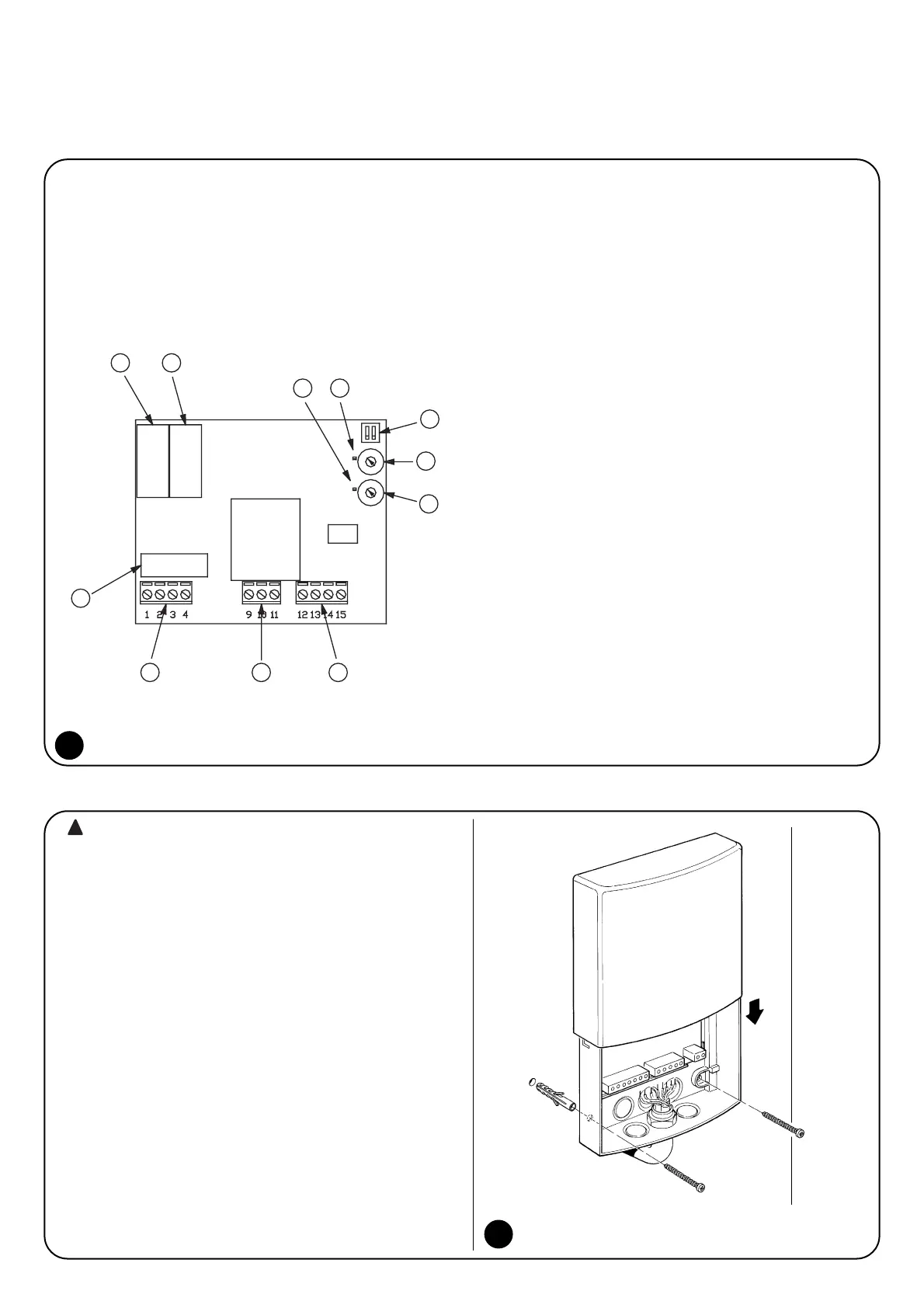

1) Relé “bajada” motor.
2) Relé “subida” motor.
3) Led umbral “viento”.
4) Led umbral “sol”.
5) Dip-switch de programación.
6) Trimmer de regulación umbral “sol”.
7) Trimmer de regulación umbral “viento”.
8) Regleta de conexión botones y sensores.
9) Regleta de conexión alimentación.
10) Regleta de conexión motor.
11) Fusible 5 A tipo “F”.
2
