21

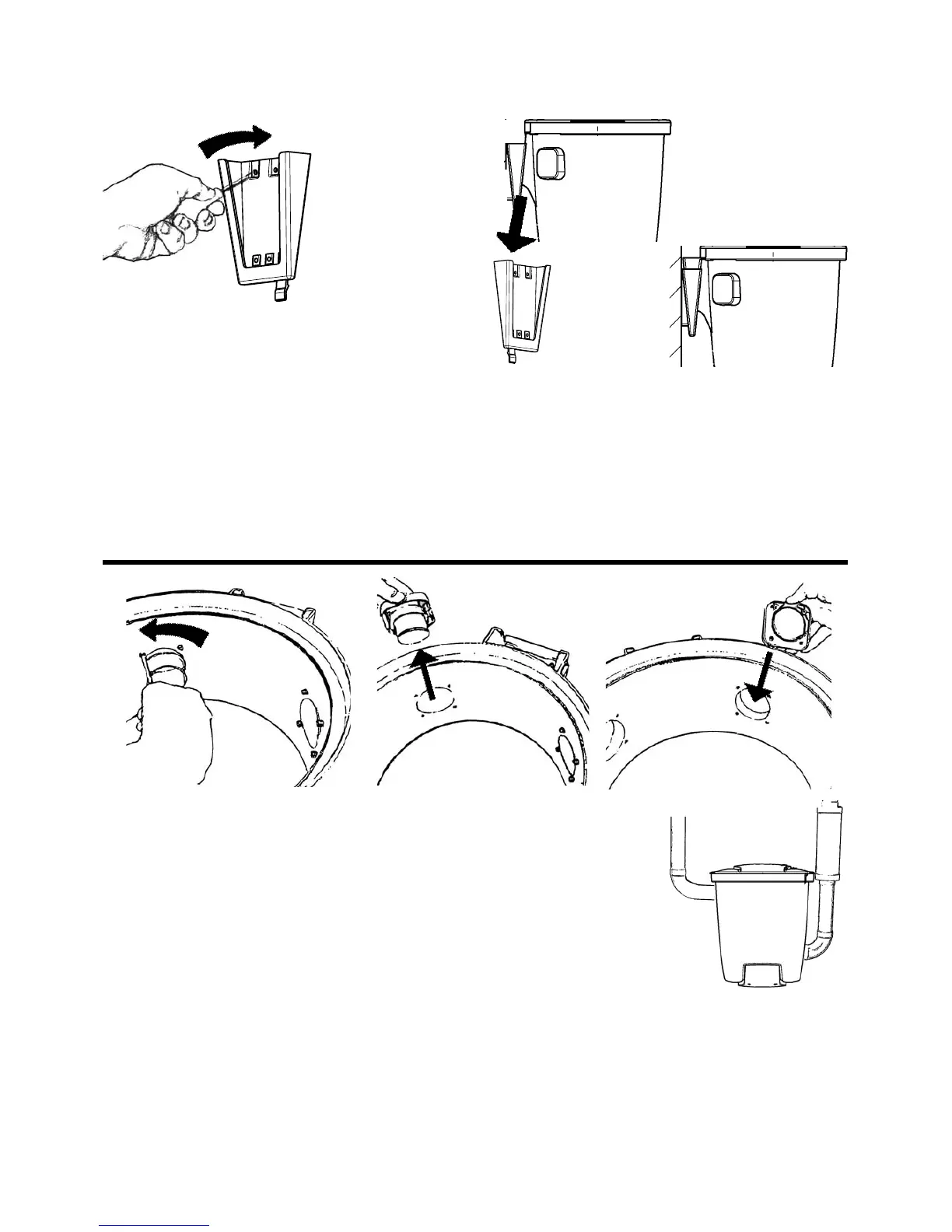

2.1 Mise en place du support de montage
Placez le support de manière à ce qu’il y ait beaucoup d’es-
pace au-dessus et au-dessous de l’endroit où l’aspirateur est
situé. Assurez-vous de disposer d’un dégagement minimum
de 500 mm (19 po) au-dessus du bac du système CV 10.
Marquez les positions des quatre orifi ces de passage des
vis à l’aide d’un crayon ou d’un objet similaire. Sélectionnez
ensuite les vis appropriées et, au besoin, les prises murales
convenant à la surface murale sur laquelle le support est fi xé.
Percez les quatre trous servant à la pose du support de mon-
tage. Le diamètre des orifi ces de passage des vis du support
est de 5 mm (0,19 po). Placez le support de montage avec
la grande ouverture pointant vers le haut, voir fi g.1. Serrez
ensuite les vis de manière à ce que le support soit fermement
maintenu en place (vis fournies).
2 Directives de montage du système d’aspiration CV 10
2.2 Mise en place de l’aspirateur sur le
support de montage
Placez l’aspirateur de manière à ce que le support de montage
se trouve directement au-dessus du support mural, voir la fi g.
2. Abaissez l’appareil sur le support de montage. Assurez-vous
que le support correspondant de l’appareil est fermement main-
tenu en place sur le support mural.
Fig. 3 Fig. 4
Fig. 5
Fig. 6
Admission
Évacuation
2.3 Branchement de l’appareil
L’appareil est branché à un tuyau d’aspiration (position la plus élevée) et à un tuyau
d’évacuation (position la plus basse).
Ce raccord ne doit pas être collé, mais plutôt fi xé à l’aide d’un ruban adhésif pour
que l’appareil puisse être démonté en cas de bris. La prise pour tuyau d’aspiration
peut être posée de deux façons selon l’orientation souhaitée du système de tuyaux.
Pour réinstaller la prise pour tuyau d’aspiration, vous devez suivre les directives suivantes :
1. Démontez la prise pour tuyau d’aspiration en dévissant les quatre vis Torx à l’aide d’un
tournevis Torx T20 ou d’un tournevis ordinaire, fi g. 3.
2. Sortez la prise de l’appareil, voir fi g. 4.
3. Démontez le bouchon d’étanchéité de l’orifi ce sur lequel vous désirez placer la prise du
tuyau d’aspiration. Dévissez les quatre vis Torx. Enlevez le bouchon d’étanchéité de l’appareil.
4. Placez la prise pour tuyau d’aspiration dans le nouvel orifi ce. N.B.! La prise porte la mention « UP » (haut). Assurez-vous de
la positionner en respectant cette orientation. Fixez la prise en mettant en place les quatre vis et en les serrant, fi g. 5.
5. Placez le bouchon d’étanchéité dans l’orifi ce préalablement occupé par la prise pour tuyau d’aspiration. Utilisez les quatre
vis pour la maintenir en place. Le tuyau d’évacuation doit être fermement fi xé au mur pour s’assurer qu’il ne se désolidarisera
pas de la prise. N’oubliez pas que vous devrez pouvoir tourner le tuyau coudé dans différentes directions pour assurer une
disposition adéquate des tuyaux. Branchez ensuite le tuyau d’évacuation et l’atténuateur de bruit, fi g. 6. Placez l’aspirateur
central de manière à ce que le tuyau d’évacuation soit le plus court possible (longueur maximale de 10 mètres [30 pieds]).
Tenez compte de l’environnement lors de la mise en place du tuyau d’évacuation. C’est pourquoi vous devriez toujours
utiliser un atténuateur de bruit.
Pour obtenir de l’information détaillée sur le montage et la pose du système de tuyaux et des fi ls basse tension, veuillez vous
reporter aux directives d’assemblage accompagnant le nécessaire de tuyaux.
Fig. 1
Fig. 2
