36
2.3 Conexión de la aspiradora
La aspiradora se conecta con el tubo de succión en la posición más alta y el tubo de
escape en la posición más baja.
Esta conexión no puede pegarse con pegamento, pero puede sujetarse con cinta
adhesiva cuando se repare la aspiradora en fechas posteriores. La boquilla del
tubo de succión se puede ajustar en dos puntos diferentes según la dirección
en la que usted quiera instalar el sistema de tuberías.
Para reubicar la boquilla del tubo de succión, debe hacer lo siguiente:

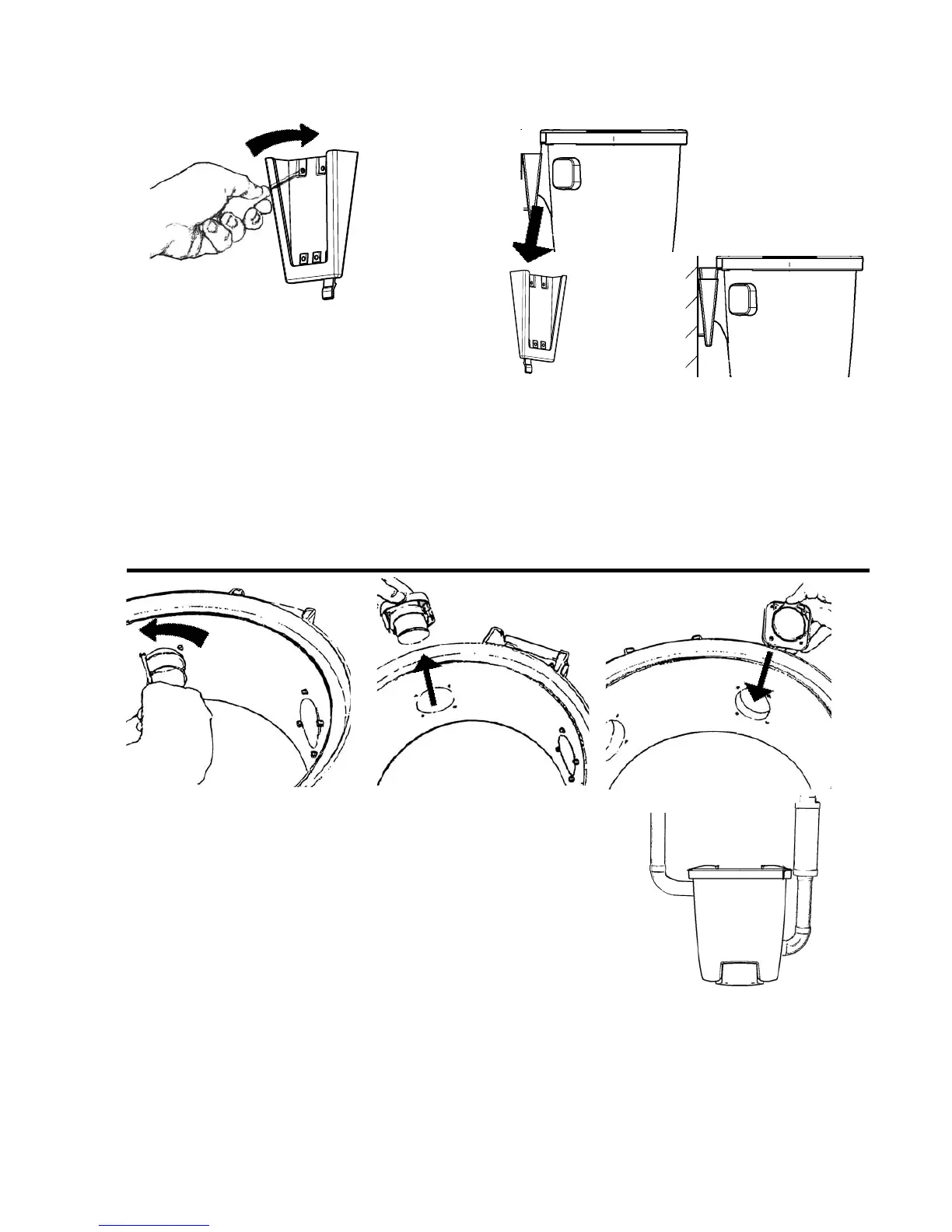

1. Afl oje la boquilla del tubo de succión desatornillando los cuatro tornillos Torx con
un destornillador Torx T20 o un destornillador normal (Fig. 3).
2. Retire la boquilla de la aspiradora (véase la Fig. 4).
3. Suelte el tapón de la salida a la que usted pretende mover la boquilla del tubo
de succión. Desatornille los cuatro tornillos Torx. Retire el tapón del aparato.
4. Adapte (mueva) la boquilla del tubo de succión a la nueva salida. Nota: La boquilla tiene la marca ”Up”. Asegúrese de
que la boquilla tenga ”Up” en la parte superior. Sujete la boquilla colocando y apretando los cuatro tornillos (Fig. 5).
5. Coloque el tapón en la salida que antes estaba ocupada por la boquilla del tubo de succión. Utilice los cuatro tornillos
para sujetarlo. El tubo de escape debe estar fi rmemente ajustado a la pared para asegurar que su conexión con la
boquilla no se afl oje. Recuerde que necesitará girar el tubo curvo en distintas direcciones para asegurar un diseño ade-
cuado del tubo. Luego, conecte el tubo de escape y el silenciador (véase la Fig. 6). Coloque la aspiradora central de
manera que el tubo de escape sea lo más corto posible, 10 metros (30 pies) como máximo. Tenga en cuenta el entorno
al ubicar el escape. Por esta razón, siempre debe colocar un silenciador.
Para obtener más información acerca del montaje y la instalación del sistema de tuberías y del cable de baja tensión,
consulte las instrucciones de montaje facilitadas por separado con el paquete del tubo.
2.1 Instalación del soporte de montaje
Coloque el soporte de manera que quede espacio libre encima
y debajo del lugar donde se va a ubicar la aspiradora. Asegú-
rese de que haya por lo menos 500 mm (19 pulg.) de espacio
libre sobre el depósito de la CV 10. Marque la posición de los
cuatro orifi cios para los tornillos con un bolígrafo u otro elemen-
to similar. Luego, seleccione los tornillos y, si fuera necesario,
los enchufes de pared adecuados para el tipo de superfi cie a
la cual se va a atornillar el soporte. Taladre los cuatro orifi cios
para el soporte de montaje. El diámetro de los orifi cios para los
tornillos del soporte es de 5 mm (0,19 pulg.). Coloque el sopor-
te de montaje con la abertura grande hacia arriba (véase la Fig.
1). Apriete los tornillos para que el soporte quede fi rme en su
lugar (los tornillos vienen con la aspiradora).
2 Instrucciones de montaje de la aspiradora CV 10
2.2 Colocación de la aspiradora sobre
el soporte de montaje
Alinee el soporte de montaje de la aspiradora con el soporte
de pared (véase la Fig. 2). Coloque el aparato sobre el soporte
de montaje. Asegúrese de que el soporte de la aspiradora esté
sujeto fi rmemente al soporte de pared.
Fig. 3
Entrada
Fig. 4
Fig. 5
Escape
Fig. 6
Fig. 1
Fig. 2
