24
5 Directives de montage des systèmes d’aspiration
CV 20, CV 25, CV 35i
5.1 Mise en place du support de montage
Planifi ez le positionnement du support de montage de
manière à assurer un dégagement suffi sant au-dessus et au-
dessous de l’emplacement de pose du système d’aspiration.
Assurez-vous de disposer d’un dégagement minimum de 400
mm (15 po) sous le bac à poussière.
Marquez l’emplacement des quatre orifi ces de passage des
vis à l’aide d’un crayon ou d’un objet similaire. Le diamètre
des orifi ces du support est de 5 mm (0,19 po). Choisissez les
vis, et, au besoin, les isolateurs muraux convenant au type de
mur. Percez les quatre orifi ces de passage des vis.

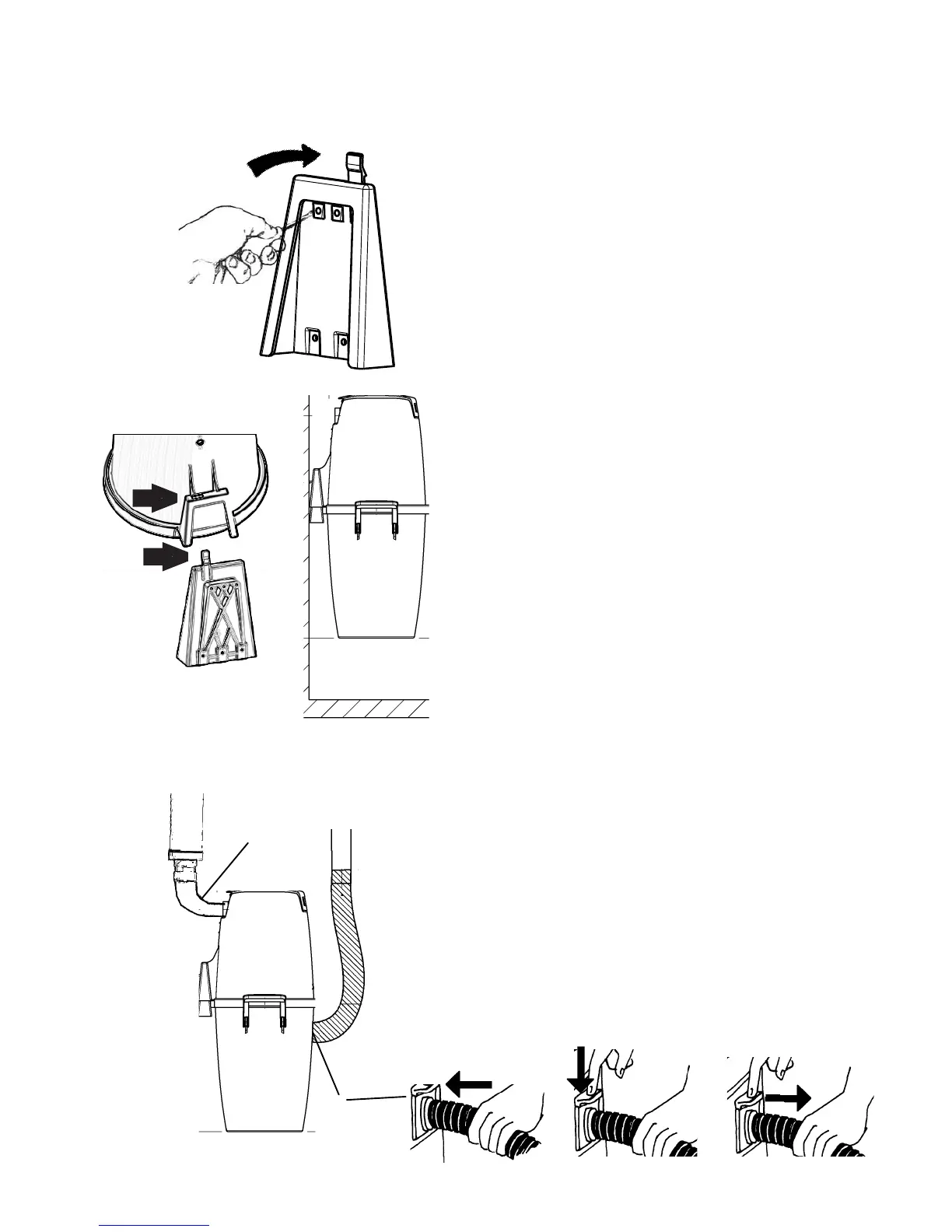

Placez le support de montage en vous assurant que la grande
ouverture pointe vers le bas, voir fi g. 14, puis vissez solide-
ment le support en place.
5.2 Mise en place de l’aspirateur sur
le support de montage
Pour faciliter la procédure, veillez à déposer d’abord le bac
à poussière. Dégagez le bac en tirant les deux poignées
vers l’extérieur. Déposez-le de l’appareil. Pour monter le
châssis de l’aspirateur/moteur sur le support mural - abais-
sez le châssis de sorte que le dispositif de fi xation du
support passe par la fente située sur le châssis, fi g. 15.
Assurez-vous que le support correspondant de l’appareil est
fermement maintenu en place au moyen du support mural.
Pour retirer le châssis du moteur du support mural - pous-
sez le dispositif de fi xation vers vous de sorte à libérer le
châssis, puis soulevez le châssis du support.
5.3 Branchement de l’appareil
L’appareil est raccordé au tuyau d’aspiration fl exible (position
inférieure) et au tuyau d’évacuation (position supérieure), fi g.
16. Le tuyau d’aspiration fl exible est raccordé à l’admission de
la poussière au niveau de la cuve de l’aspirateur.
Exercez une
pression sur le fl exible jusqu’à ce qu’il se verrouille en place. Ap-
puyez sur le bouton situé côté admission du fl exible afi n de retirer
le fl exible d’aspiration.
Le fl exible fait offi ce d’adaptateur. Il sert
à raccorder le système d’aspiration au système de tuyaux.
N.B.! Ce raccordement ne doit pas être collé de ma-
nière à qu’il puisse être désolidarisé en cas de bris.
Placez l’aspirateur central de manière à ce que le tuyau
d’évacuation soit le plus court possible. Sa longueur ne doit
pas excéder 10 mètres [393 po]. Tenez compte de l’environ-
nement lorsque vous décidez de l’emplacement du tuyau
d’évacuation. C’est pourquoi vous devriez toujours utiliser un
atténuateur de bruit.
Pour obtenir de l’information détaillée sur le montage et la
pose du système de tuyaux et des fi ls basse tension, veuillez
vous reporter aux directives d’assemblage accompagnant le
nécessaire de tuyaux.
Exercez une pression sur le fl exible jusqu’à ce qu’il se ver-
rouille en place. Appuyez sur le bouton situé côté admission du
fl exible afi n de retirer le fl exible d’aspiration.
Utblås
Fig. 16
Fig. 15
Fig. 14
Inlopp
