42
Encendido/Apagado
La toma de corriente de control (baja tensión) se conecta a un
cable de corriente de control de la longitud de los tubos. Ambos
extremos del cable de baja tensión están conectados al panel
de conexión de la aspiradora. Un cable en cada toma de co-
rriente. El cable de baja tensión debe conectarse de la manera
que se indica a continuación.

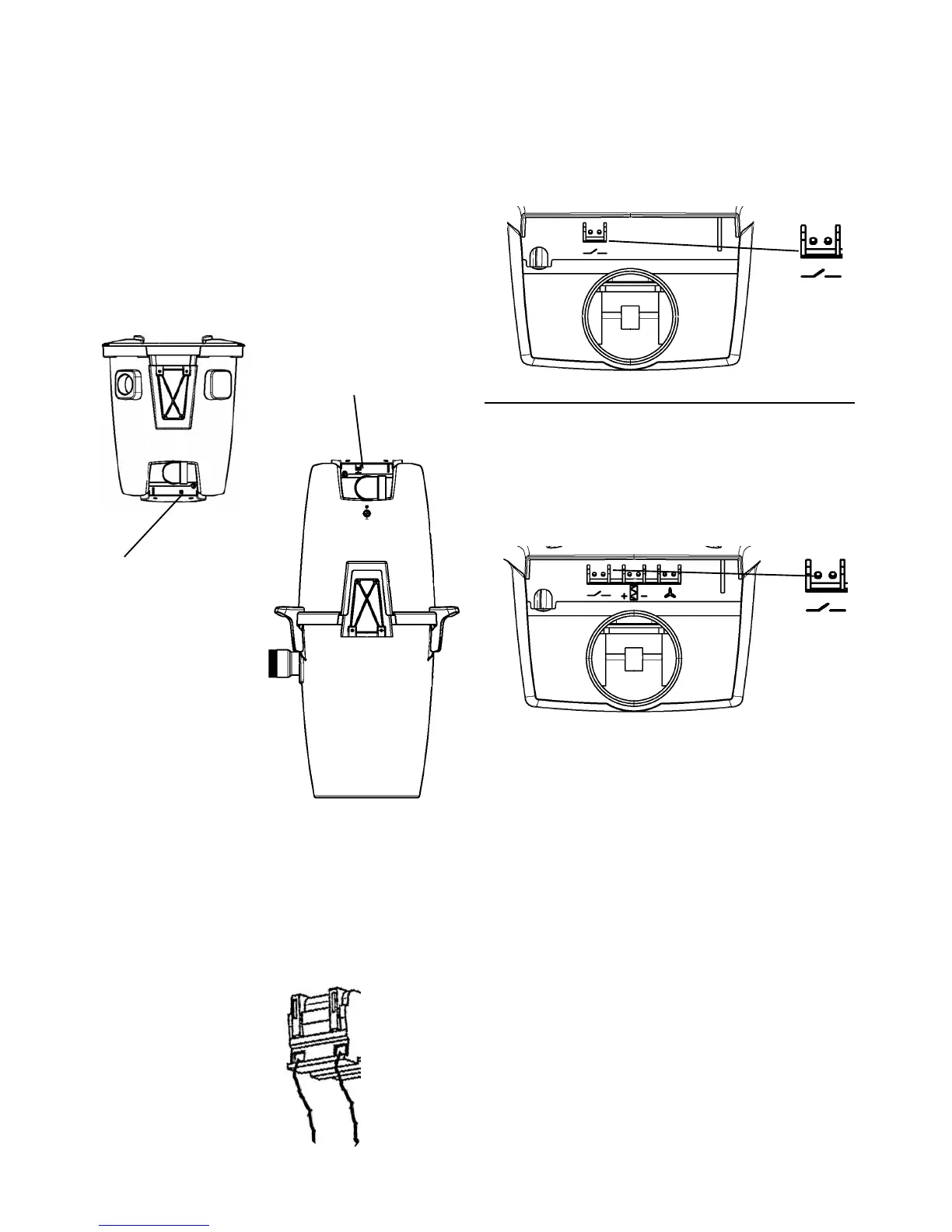

8 Conexión eléctrica
CV 10
El panel de conexión está
ubicado en la parte inferior
de la aspiradora CV 10.
CV 20, CV 25, CV 35i
El panel de conexión está ubica-
do en la parte superior de
la aspiradora CV 20, CV 25 y
CV35i.
Toma de corriente para los cables
de baja tensión:
CV 10
El panel de la conexión en CV 10, CV 20 y el CV 25 tienen un
conectador para el cable de la baja tensión.
El panel de la conexión para
CV 10, CV 20 y CV 25
El panel de la conexión para CV35i
El CV modelo 35i tiene el conectador del cable de la baja ten-
sión colocado a la izquierda en el panel. Este modelo también
tiene dos enchufes adicionales en el panel.
Conectador
del cable de la
baja tensión
Conectador
del cable de la
baja tensión
Conexión de los cables de la baja tensión
Los cables de la baja tensión que funciona a lo largo de las pi-
pas, deben ser conectados con el conectador en el aspirador.
Conecte los extremos de los cables en los zócalos eléctricos,
un extremo del cable en cada zócalo. Asegure los cables de la
baja tensión tirando de los lockings rápidos en el conectador,
hacia abajo.
Cable de la
baja tensión
Conectador
Cable de la
baja tensión
Asegure los cables de
la baja tensión en el
conectador - tire de los
lockings rápidos en el
conectador hacia abajo.
