42
3. Conexión a la toma eléctrica
Precaución: Para una instalación al aire libre, es recomendable que un
electricista cualificado realice el cableado según los códigos eléctricos y las
normativas. Cuando utilice este programador al aire libre, use un circuito
con interruptor diferencial automático de seguridad (GFI)..
Compruebe el número del modelo de su programador de riego: para
cumplir los requisitos nacionales, algunos modelos se configuran de
distinta manera. Puede leer el número del modelo en la parte trasera
de la caja, además de información práctica.
ANOTE EL MODELO Y CONSULTE LA SECCIÓN
CORRESPONDIENTE
Modelos 57396, 57392, 57384, 57386, 57388, 57382
• Siga en la siguiente sección: Cable de conexiones
.
Modelos 57606, 57012, 91016, 91012
• Para un montaje en interior, siga en la sección Instalación del
cable de conexiones
• Para un montaje en exterior, siga en la sección Preparación
para un cableado permanente
Modelos 57344, 57346, 57348, 57342, 94022, 94026, 94028
• Vaya a la sección “Cableado permanente”
INSTALACIÓN DEL CABLE DE CONEXIONES
• Ubicaciones en interior – Enchufe el cable en la toma eléctrica
con interruptor diferencia automático de seguridad (GFI)
•
Ubicación en exterior – Enchufe el cable en una toma eléctrica
con interruptor diferencia automático de protección (GFI)
conectada a un circuito GFI.
• Continúe en la página 37 de la Sección 8
PREPARATIVOS PARA EL CABLEADO PERMANENTE
• Extraiga la “Tapa del terminal” destornillando los dos tornillos y
empujando la tapa de plástico, descubriendo la “Placa inferior
CA”.
[Ilustración 30]
• Retire la “Tapa de la placa inferior CA” soltando el tornillo
ubicado a la derecha del tapón de goma.
• Afloje el tornillo en el reductor de tensión del cable y los tres
tornillos en el bloque del terminal y extraiga completamente el
cable de conexión.
[Ilustración A4]
• Introduzca los tres cables trenzados por la “boquilla de salida”,
por debajo del “reductor de cable” y por el bloque del termi-
nal. Conecte los cables en el “bloque del terminal” de la
siguiente manera:
- Cable negro “trenzado” – Conectado en el terminal “
L” (fase)
- Cable blanco “trenzado” – Conectado en el terminal “
N”
(neutro)
- Cable verde “trenzado” – Conectado en el terminal “E”(masa)
• Asegúrese de que los tornillos del terminal y el tornillo reductor
de tensión están firmemente atornillados.
• Cambie la placa inferior CA y apriete el tornillo (no fuerce
demasiado; cuando halle resistencia, compruebe que los cables
no están aprisionados)
• Continúe en “Instalación con cableado permanente”
INSTALACIÓN CON CABLEADO PERMANENTE
Importante: El programador de riego dispone de un transformador que
debe ser conectado a una fuente de corriente alterna (CA). Lea los requisi-
tos eléctricos del programador de riego en la parte trasera de la caja. La
construcción local y los códigos eléctricos requieren, normalmente, que un
electricista certificado realice el cableado y las conexiones eléctricas nece-
sarias para conectar el equipo montado en una pared exterior en una
toma eléctrica. Verifique los códigos locales. De acuerdo con los requisitos
del código eléctrico nacional (National Electrical Code) y otros eventuales
códigos locales y estatales, toda conexión permanente debe ser realizada
por un electricista certificado
.
Ilustración A3: Parte trasera del programador de riego
ESPAÑOL
43
Apéndice A: Instalación del programador de
riego en interiores y exteriores
1. Seleccione un lugar
Seleccione una ubicación siguiendo los siguientes criterios:
• Cerca de una fuente eléctrica (con cable) o toma eléctrica
(sólo con programadores de venta en los EE.UU.)
• El sitio debe ser seco, donde la temperatura de operación no
sea inferior a 0º C ni superior a 70º C (32º F - 158º F).
• Un sitio donde queden, al menos, 18 cm (7”) de espacio en el
lateral izquierdo del programador de riego, para que se pueda
abrir la puerta tras la instalación.
Nota: Los programadores de riego son resistentes al agua, de acuerdo
con la normativa UL-50 y la lista ETL®, aunque no debe colocar el
aparato en zonas donde un continuo contacto con el agua pueda
causar daños.
• Evite la luz directa del sol
• Accesibilidad al cable del programador (desde las válvulas)
Precaución: No abra el programador de riego cuando esté lloviendo.
2. Montaje del programador de riego
• Con la plantilla de montaje (incluida), marque en la pared los
puntos de fijación.
• Inserte un tornillo Nº 8 (incluido) en la marca superior, dejando
la cabeza del tornillo unos 3 mm (1/8”) sobresaliendo de la
pared. (En caso necesario, utilice las anclas de expansión en la
pared de yeso o de mampostería)
• Extraiga la “Tapa del terminal” destornillando los dos tornillos
y empujando la tapa de plástico, descubriendo la “Placa inferior
CA”.
[Ilustración A1]
• Extraiga el tapón de goma de la “Placa inferior CA”.
[Ilustración A2]
• Cuelgue la ranura en forma de cerradura en la parte trasera del
programador de riego del tornillo. [Ilustración A3]
• Asegúrese de que el programador está nivelado, inserte un
tornillo Nº 8 (incluido) en la depresión central (situada en el
orificio donde se encontraba el tapón de goma) y apriételo (sin
pasarlo de rosca) hasta que la caja esté bien fija en la pared
Para facilitar la instalación, el programador de riego dispone de una
puerta extraíble.

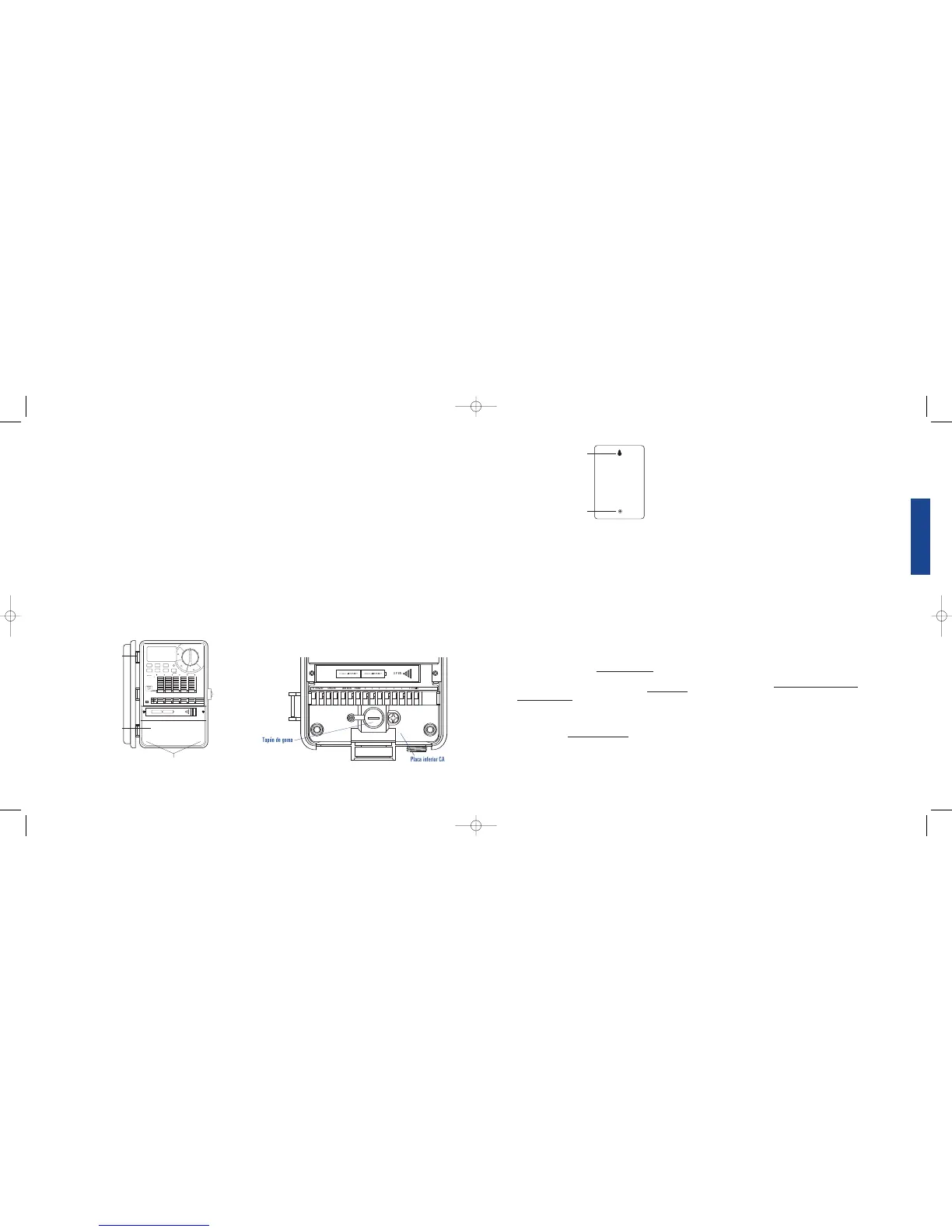

Ilustración A2: Placa inferior CAIlustración A1: Tapa del terminal
