Pompe d’appoint universelle BOOST-RITE
™
: guide d’installation et mode d’emploi
Installation avec convertisseur héliothermique
Avec ou sans chauffe-eau au gaz, installer un raccord en
T en série sur la conduite de refoulement entre le ltre et
le convertisseur.
Cela permet de réduire le risque de blocage d’air dans
la pompe d’appoint à chaque fois que le panneau solaire
se remplit, et assure une alimentation en eau constante.

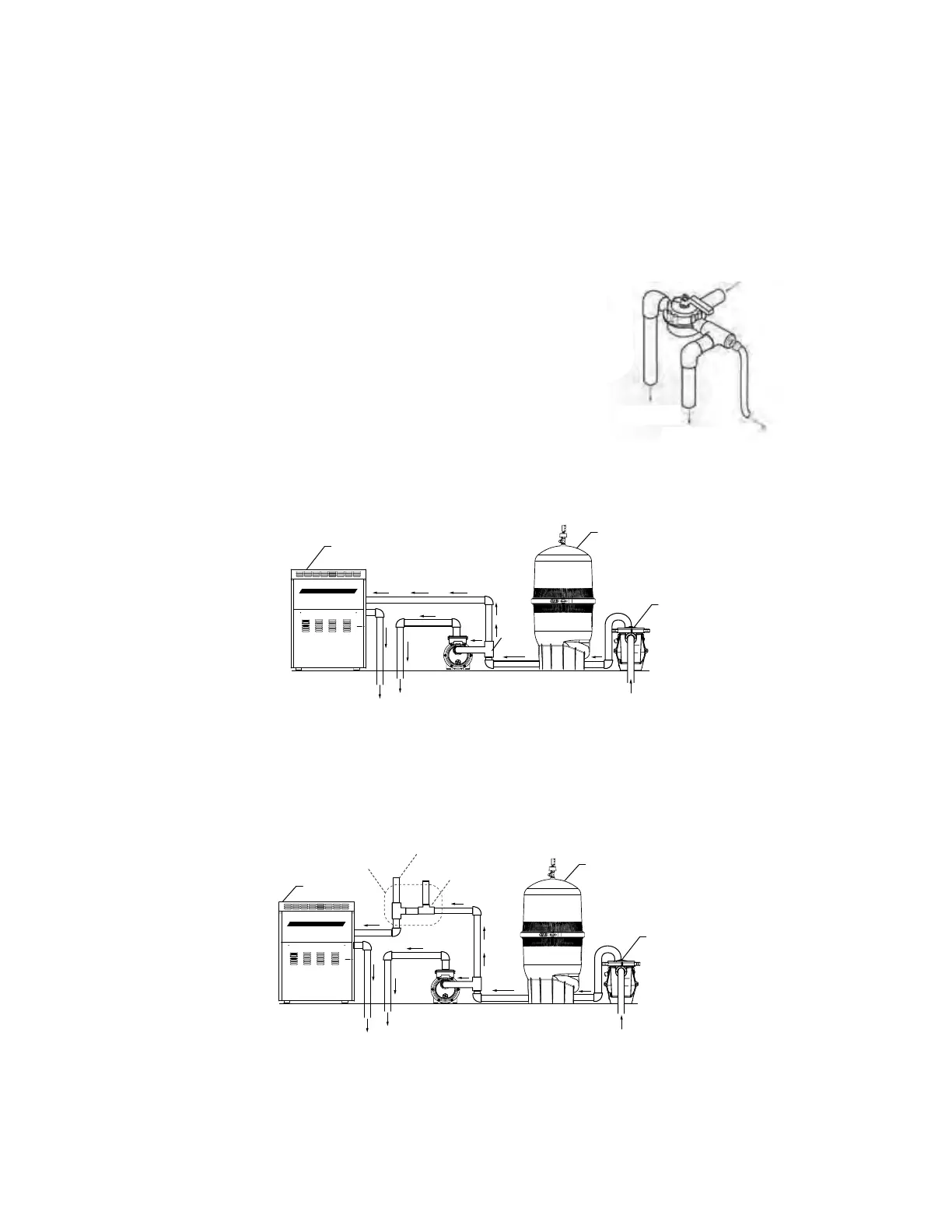

Installation avec un chauffe-eau
Pour installer la pompe d’appoint dans un système qui
comporte un chauffe-eau, installer un raccord en T en
aval du ltre. Le raccord en T achemine une partie de
l’eau à la pompe d’appoint et l’autre au chauffe-eau.
Ne pas raccorder la pompe d’appoint directement
au chauffe-eau; l’eau chaude pourrait endommager la
pompe d’appoint si le chauffe-eau est défaillant.
S’assurer d’installer la pompe d’appoint à au moins 3pi
(0,9 m) du chauffe-eau an d’éviter une température
ambiante excessive.
Installation avec convertisseur héliothermique
Installation avec ensemble piscine et spa
Si la tuyauterie de votre piscine permet d’avoir un
ensemble piscine et spa, raccorder le circuit d’aspiration
de la pompe d’appoint en amont de la soupape de
dérivation du spa. S’assurer d’installer la pompe d’appoint
à au moins 3pi (0,9 m) du chauffe-eau an d’éviter une
température ambiante excessive. Consulter l’illustration
ci-dessous pour voir la conguration des raccords.
Du ltre
Vers pompe
d’appoint
Refoulement de
la piscine
Vers le spa
Niveau
du sol
Filtre
Pompe d’appoint
Pompe
du ltre
Vers refoulement
piscine
Vers la piscine
De la piscine
Du panneau solaire
(solaire uniquement)
Vers convertisseur
héliothermique
(solaire uniquement)
Optionnel
Convertisseur
héliothermique
Guide d’installation
Chauffage
de piscine
Installation avec un chauffe-eau
Filtre
Pompe d’appoint
Pompe
du ltre
Chauffage de
piscine
Vers refoulement
piscine
Vers la piscine
De la piscine
Raccord
en T
