Pompe d’appoint universelle BOOST-RITE
™
: guide d’installation et mode d’emploi
Installation des tuyaux de la pompe
1. Recouvrir le letage du raccord de réduction de
1po à ¾po blanc à l’aide de ruban d’étanchéité
pour raccords letés ou d’enduit pour raccords
detuyau.
2. Visser le raccord de réduction blanc dans l’orice
de sortie de la pompe. Serrer à la main, puis faites
un (1) tour à l’aide d’une clef à molette de 12po
(30 mm). Couple de serrage = 60 po.lb (6,8 N.m).
3. Dévisser le capuchon de l’adaptateur. Recouvrir le
letage à l’aide de ruban d’étanchéité ou d’enduit
pour raccords de tuyau.
4. Visser l’adaptateur noir dans le raccord de
réduction blanc. Serrer l’adaptateur à la main,
puis faites un (1) tour et quart à l’aide d’une clef à
molette de 12 po (30 mm).
Remarque: on recommande d’utiliser une deuxième
clef à molette de 12po (30 mm) pour tenir le raccord
de réduction pendant le serrage de l’adaptateur.
5. Couper le tuyau à la longueur nécessaire pour
raccorder la pompe d’appoint au conduit de
refoulement. Il sera peut-être nécessaire de poncer
l’extrémité du tuyau pour arrondir l’ouverture.
6. Glisser le capuchon de l’adaptateur sur le tuyau.
S’assurer que le capuchon de l’adaptateur soit
bien sur le tuyau avant de raccorder le tuyau à
l’adaptateur.
7. Rentrer le tuyau dans l’adaptateur en tournant et
en poussant jusqu’à ce que le tuyau soit aligné
avec le letage de l’adaptateur. S’assurer que
l’extrémité du tuyau épouse uniformément le fond
de l’adaptateur.
Remarque: pour faciliter le raccordement du tuyau,
on peut le chauffer ou le passer à l’eau chaude (la
chaleur rendra le tuyau plus exible).
8. Visser le capuchon de l’adaptateur sur l’adaptateur
pour xer le tuyau. Serrer le capuchon de
l’adaptateur à la main. Faites un (1) tour à l’aide
d’une clef si nécessaire.
9. Effectuer les étapes 1 à 8 une fois pour le tuyau de
sortie et une fois pour le tuyau d’entrée. S’assurer
que le tuyau ne fait pas de plis ou d’angles aigus
l’acheminant.

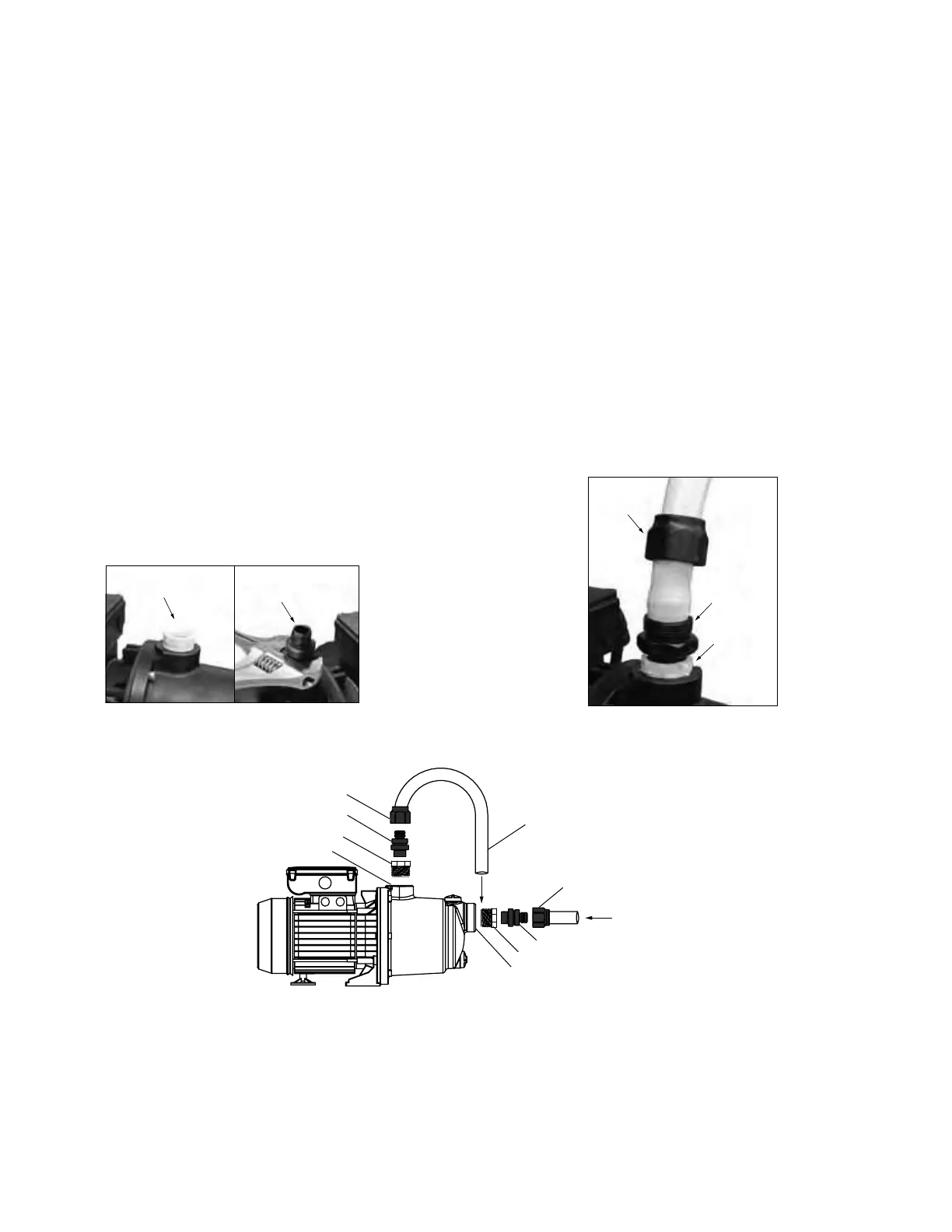

Capuchon de
l’adaptateur
Adaptateur
Raccord de
réduction
Raccord de
réduction
Adaptateur
Du ltre
Capuchon de l’adaptateur
Adaptateur (noir)
Sortie de la pompe
Vers la
piscine
Tuyau
Entrée de la pompe
Raccord de réduction (blanc)
Raccord de réduction (blanc)
Adaptateur (noir)
Capuchon de
l’adaptateur
Assemblage complet des tuyaux
