Pioneer CT-W205R Operating Instructions

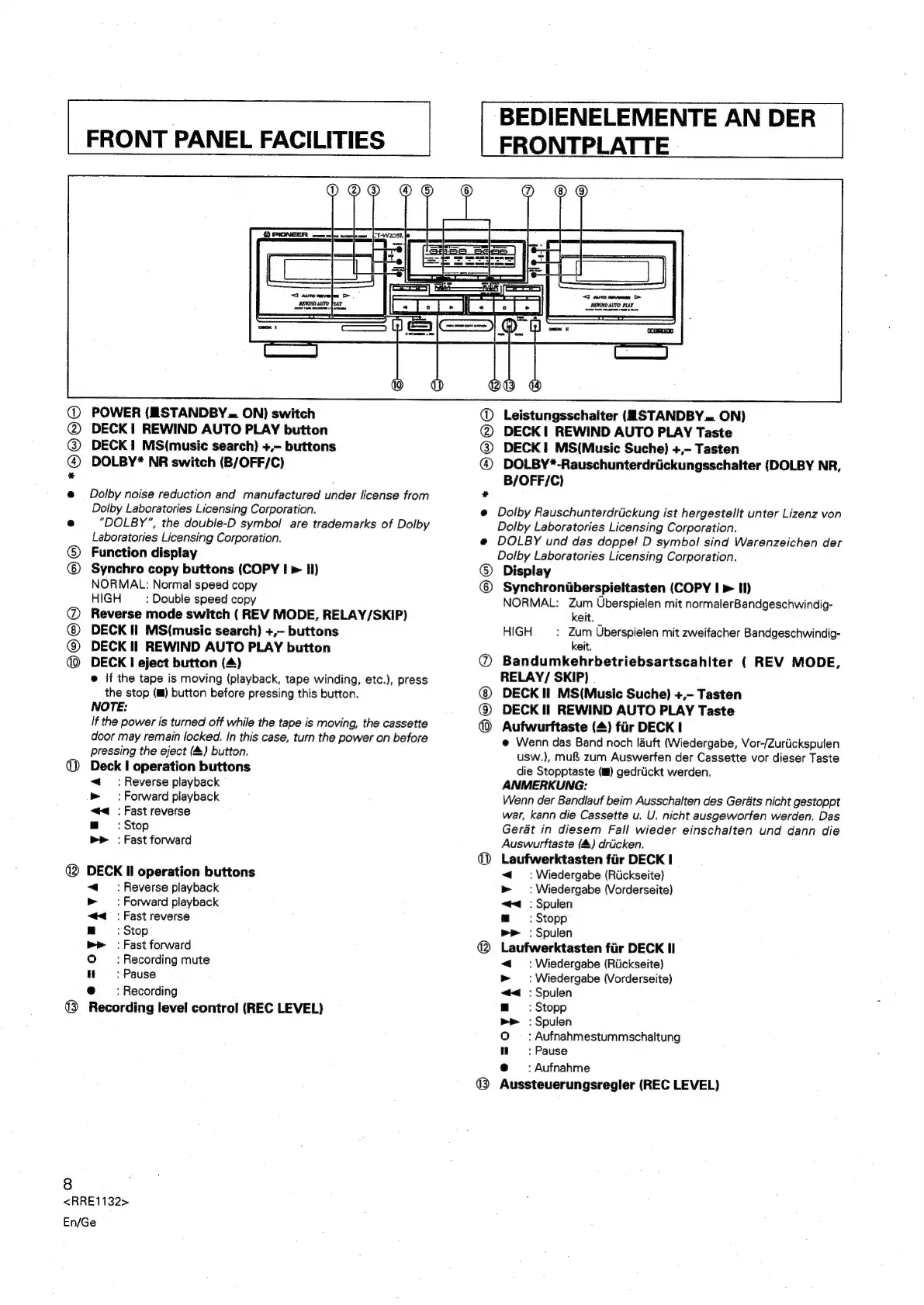

FRONT PANEL FACILITIES
BEDIENELEMENTE AN DER
FRONTPLATTE
POWER (BSTANDBY.. ON) switch
DECK | REWIND AUTO PLAY button
DECK | MS(music search) +,- buttons
DOLBY* NR switch (B/OFF/C)
®
®
®
®
e
Dolby noise reduction and manufactured under license from
Dolby Laboratories Licensing Corporation.
“DOLBY”, the double-D symbol are trademarks of Dolby
Laboratories Licensing Corporation.
Function display
Synchro copy buttons (COPY | > Il)
NORMAL: Normal speed copy
HIGH : Double speed copy
Reverse mode switch ( REV MODE, RELAY/SKIP)
DECK Il MS(music search) +,— buttons
DECK Il REWIND AUTO PLAY button
DECK | eject button (4)
@ if the tape is moving (playback, tape winding, etc.), press
the stop (m) button before pressing this button.
NOTE:
If the power is turned off while the tape is moving, the cassette
door may remain locked. In this case, turn the power on before
pressing the eject (&) button.
@ Deck I operation buttons
< : Reverse playback
» =: Forward playback
<@<_: Fast reverse
m@ :Stop
br ; Fast forward
O©eL20 ©
©
DECK II operation buttons
: Reverse playback
: Forward playback
: Fast reverse
: Stop
: Fast forward
: Recording mute
: Pause
: Recording
@ Recording level control (REC LEVEL)
SaOV Rey A
8
<RRE1132>
En/Ge
@ Leistungsschalter (STANDBY. ON)
@ DECKI REWIND AUTO PLAY Taste
@® DECK! MS(Music Suche) +,- Tasten
@ DOLBY*-Rauschunterdriickungsschalter (DOLBY NR,
B/OFF/C)
*
@ Dolby Rauschunterdrtickung ist hergestellt unter Lizenz von
Dolby Laboratories Licensing Corporation.
@ DOLBY und das doppel D symbol sind Warenzeichen der
Dolby Laboratories Licensing Corporation.
® Display
@® Synchroniberspieitasten (COPY | > Il)
NORMAL: Zum Uberspielen mit normalerBandgeschwindig-
keit.
HIGH : Zum Uberspielen mit zweifacher Bandgeschwindig-
keit.
Bandumkehrbetriebsartscahiter ( REV MODE,
RELAY/ SKIP)
DECK Il MS(Music Suche) +,~ Tasten
DECK Il REWIND AUTO PLAY Taste
Aufwurftaste (4) fir DECK I
e@ Wenn das Band noch lauft (Wiedergabe, Vor-/Zurtickspulen
usw.), mu& zum Auswerfen der Cassette vor dieser Taste
die Stopptaste (™) gedriickt werden.
ANMERKUNG:
Wenn der Bandlauf beim Ausschalten des Gerdats nicht gestoppt
war, kann die Cassette u. U. nicht ausgeworfen werden. Das
Gerat in diesem Fall wieder einschalten und dann die
Auswurftaste (4) driicken.
@ Laufwerktasten fiir DECK |
<< : Wiedergabe (Ruckseite)
» : Wiedergabe (Vorderseite)
e©® 2
<4: Wiedergabe (Rickseite)
» : Wiedergabe (Vorderseite)
<< : Spulen
m@ : Stopp
mr - Spulen
O — : Aufnahmestummschaltung
; Pause
@ : Aufnahme
@ Aussteuerungsregler (REC LEVEL)

Pioneer CT-W205R Specifications

Power

power requirements for U.K. and Australian models	AC 220 - 230 volts, 50/60 Hz
power requirements for U.S. and Canadian models	AC 120 volts, 60 Hz
power consumption	16W

Audio Specifications

wow and flutter	0.09% (WRMS)
frequency response for TYPE IV (Metal) tape	20 to 16, 500 Hz
frequency response for TYPE II (High/CrOz) tape	20 to 16, 000 Hz
frequency response for TYPE I (Normal) tape	20 to 16, 000 Hz

Signal and Noise

signal-to-noise ratio with Dolby NR OFF	More than 57 dB
noise reduction effect with Dolby B-type NR ON	More than 10 dB (at 5 kHz)
noise reduction effect with Dolby C-type NR ON	More than 19 dB (at 5 kHz)

Input and Output

input sensitivity for LINE (INPUT)	100 mV (Input impedance 68 kΩ)
output reference level for LINE (OUTPUT)	0.5 V (Output impedance 1.9 kΩ)
harmonic distortion	No more than 0.8% (at -4 dB: 160 nwb/m)

Weight and Dimensions

dimensions	420 (W) x 125 (H) x 250 (D) mm
weight for U.K. and Australian models	3.9 kg
weight for U.S. and Canadian models	3.8 kg
