23
INSTALLAZIONE
2.7 Impianti idraulici di principio
The following P&ID represent the typical arrangement for the most
common types of installation and they are only a suggestion for
the installer that is resposible for all equipment and details requi-
red by local laws.
9
I circuiti sanitario e di riscaldamento devono essere completati
con dei vasi d'espansione di adeguata capacità e opportune
valvole di sicurezza adeguatamente dimensionate. Lo scarico
deve essere collegato ad un adeguato sistema di raccolta ed
evacuazione.
9
La scelta e l'installazione dei componenti dell'impianto è de-
mandata per competenza all'Installatore, che dovrà operare
secondo le regole della buona tecnica e della Legislazione vi-
gente.
9
Acque di alimentazione/reintegro particolari, vanno condi-
zionate con opportuni sistemi di trattamento. Come valori di
riferimento possono essere considerati quelli riportati nella
tabella del paragrafo Requisiti qualitativi dell'acqua.
0
È vietato far funzionare i circolatori senza acqua.

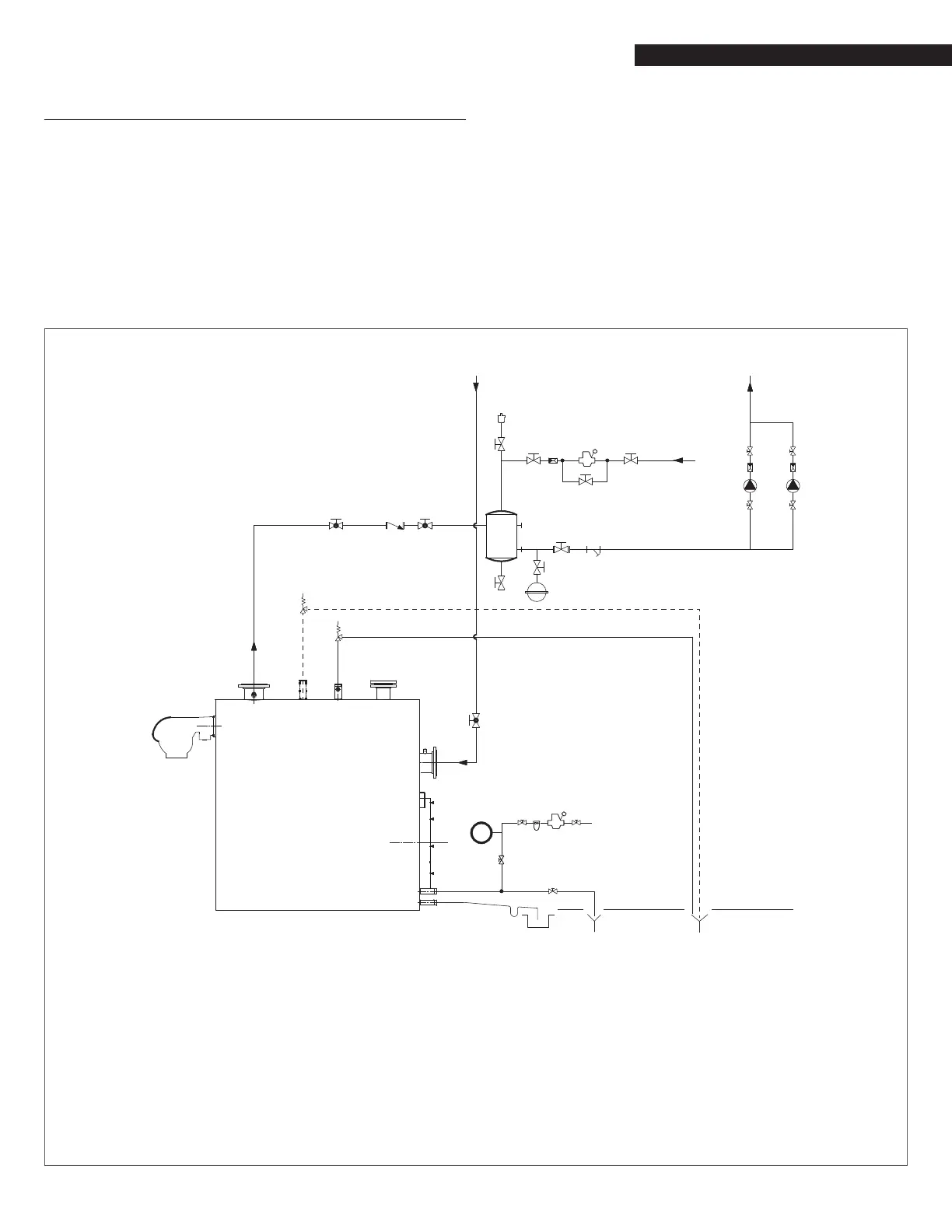

Single Boiler Piping Schematic
1
3
15
6
3
3
3
11
3
3
3
IMPIANTO
IMPIANTO
BT (*)
3
REINTEGRO
ACQUA
RIT BT
16
16 1617
MAN
7*
15
10
1
10
12
3
3
3
9
INGRESSO
ACQUA
7
5
3
5
4
3
3
4
3
8
2
18
M
1 Caldaia
2 Bruciatore
3 Valvole di sezionamento
4 Circolatore impianto
5 Valvole non ritorno
6 Valvola di sato automatico
7 Valvola di sicurezza caldaia
7* Seconda valvola di sicurezza caldaia (solo per RTC
8000 - RTC 10000)
8 Rubinetto di scarico caldaia
9 Filtro a Y
10 Riduttore di pressione
11 Vaso espansione impianto
12 Filtro addolcitore
13 Sifone
14 Scarico condensa
15 Scarico
16 Valvola di intercettazione
17 Valvola di ritegno
18 Degasatore
M Manometro
(*)_AT Alta Temperatura
BT Bassa Temperatura
_ _ _ RTC 8000 - RTC 10000
