34
INSTALLAZIONE

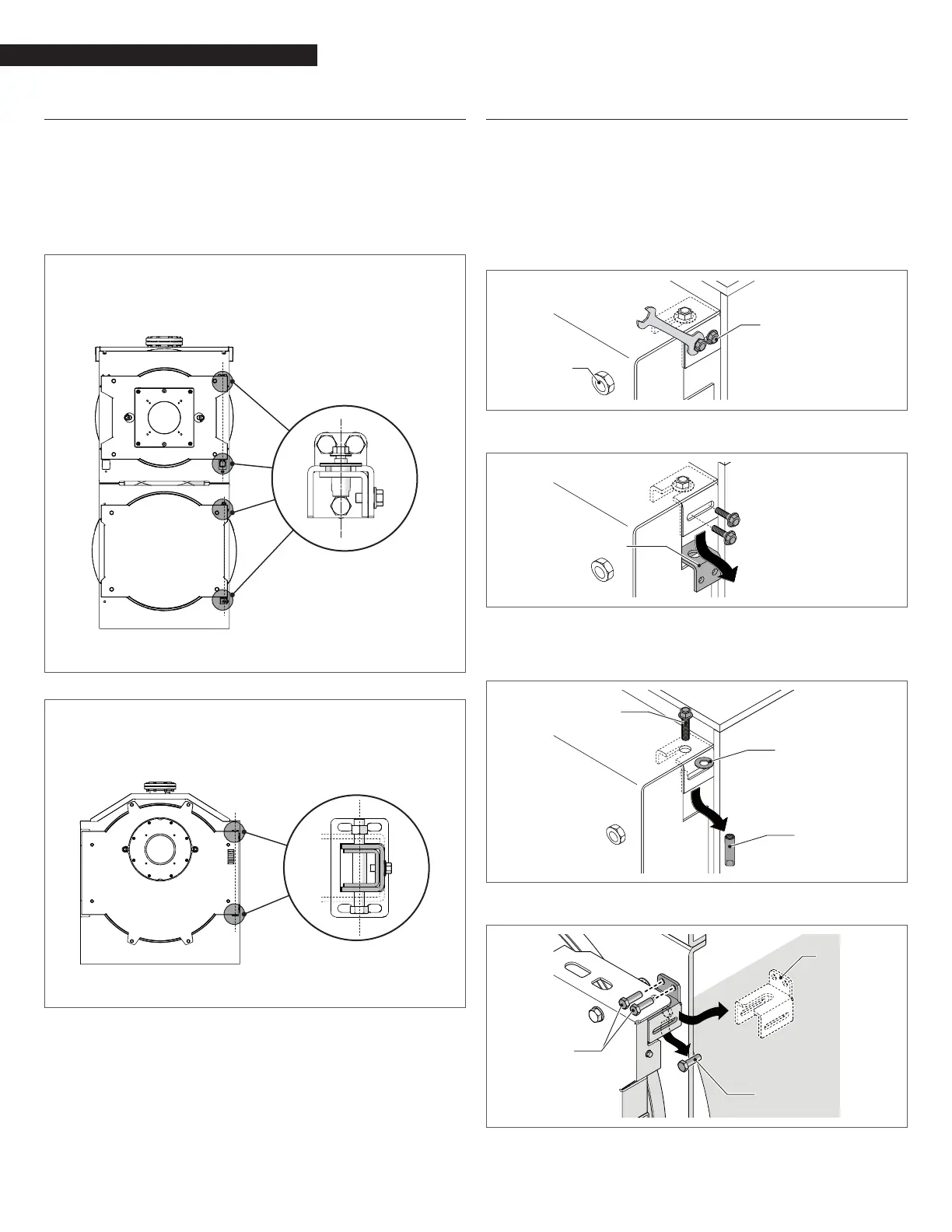

2.11 Cerniere portello
Per rispondere alle diverse esigenze costruttive, sono stati impie-
gati due diversi sistemi di incernieratura dei portelli:
− RTC 3000 - RTC 6000: sono presenti quattro cerniere, due
per aprire il portello superiore del bruciatore e due per la
porta della camera di inversione.
− RTC 8000 - RTC 10000: sono presenti due cerniere per l'a-
pertura del portello anteriore.
RTC 3000-RTC 4000-RTC 5000-RTC 6000
RTC 8000-RTC 10000
2.11.1 Variazione del senso di apertura portelli
Le caldaie sono predisposte in fabbrica con il portello che si apre
da sinistra verso destra. Qualora sia necessaria l’apertura nel sen-
so opposto operare come segue, dopo aver rimosso il pannello
laterale.
Portello - RTC 3000 - RTC 6000
Vericare la chiusura a fondo delle viti principali di bloccaggio (1) e
solo dopo rimuovere le viti di sicurezza (2).
2
1
Rimuovere i dadi e le staffe fermo portello (3).
3
Introdurre nella fessura laterale superiore la chiave adeguata e
fermare la boccola (4).
Svitare la vite superiore (5), rimuovere la boccola (4) e la rosetta (6).
4
6
5
Rimuovere le tre viti (7) ed estrarre la staffa (8).
7
8
7
Operando in maniera inversa a quanto descritto montare la cer-
niera nel lato opposto.
Ripetere le stesse operazioni per le altre cerniere.
