INSTALLAZIONE
2.12 Collegamento per la messa a terra
Per la messa a terra del corpo caldaia è previsto sulla testata po-
steriore (Mod. RTC 3000-RTC 6000), e nella parte centrale della
struttura (Mod. RTC 8000-RTC 10000) un punto di connessione da
collegare ad un efcace impianto di terra.
Procedere come segue:
− rimuovere il dado con rondella (1) avvitato sul punto di
connessione;
− collegare l’occhiello (2) del conduttore di terra al punto di
connessione (utilizzare un conduttore di opportune di-
mensioni, secondo la legislazione vigente nel paese di in-
stallazione);
− stringere nuovamente il dado con rondella (1) sul punto di
connessione;
− collegare l’altra estremità del lo di messa a terra al collet-
tore di terra previsto nell’impianto.

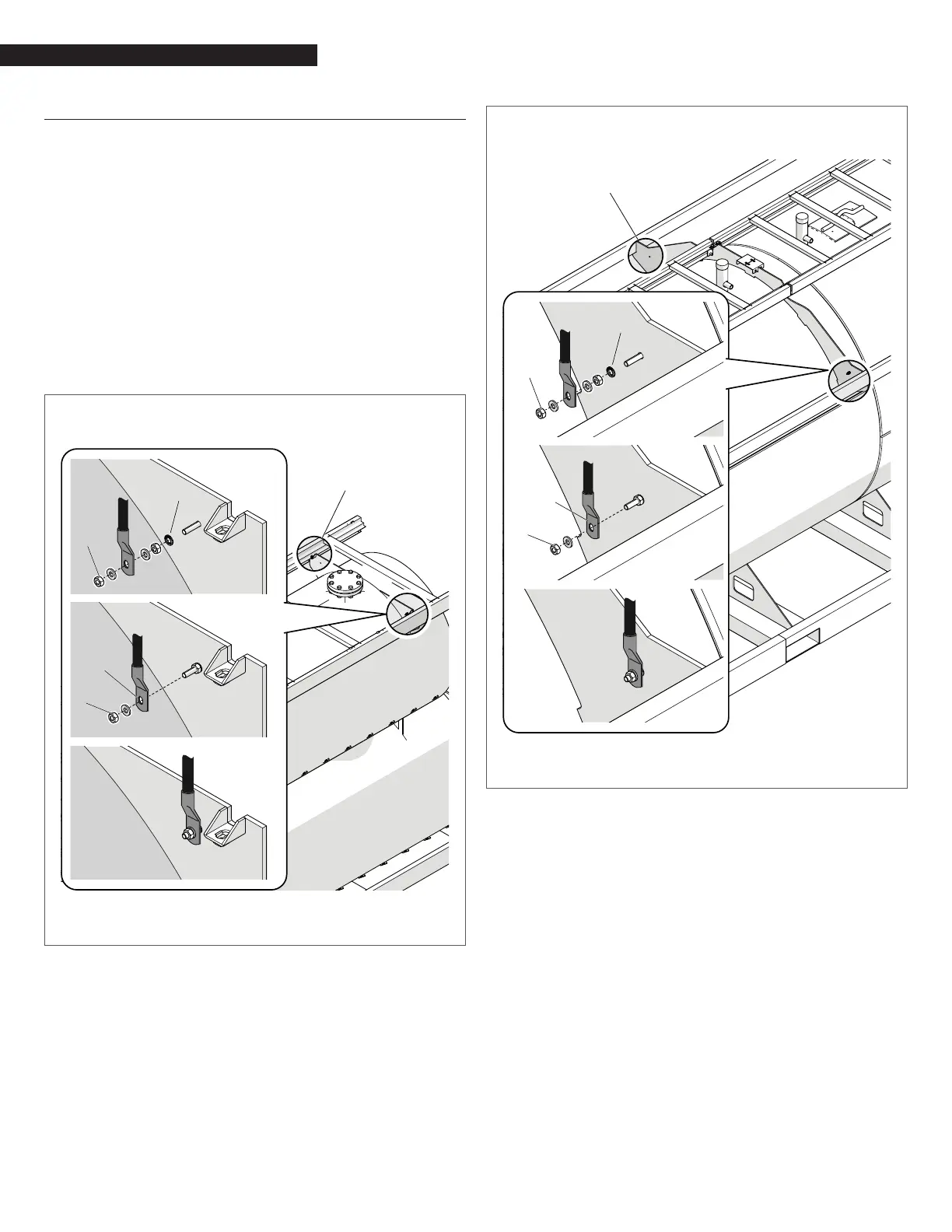

RTC 3000-RTC 4000-RTC 5000-RTC 6000
(*)
(**)
1
2
1
(**) M6x30 in ottone
RTC 8000-RTC 10000
(*)
(**)
1
2
1
(**) M6x30 in ottone
9
Sul lato sinistro della testata è presente un altro foro (*) dove è
possibile eseguire il collegamento di messa a terra. Nel caso si
decida di utilizzare il foro del lato sinistro per il collegamento
della messa a terra si rende necessario rimuovere la minuteria
presente sul foro del lato destro e applicarla al lato sinistro.
