30
INSTALLAZIONE
2.8 Evacuazione della condensa
Le caldaia a condensazione RTC producono un usso di conden-
sati dipendente dalle condizioni di esercizio.
Il massimo usso orario di condensa prodotta è indicato per ogni
singolo modello nella tabella del paragrafo Neutralizzazione della
condensa.
Il sistema di scarico dei condensati deve essere dimensionato per
tale valore e deve comunque non presentare in nessun punto
diametri inferiori a 1 1/4", che è quello dello scarico condensa (7)
della caldaia.
Il collettoramento verso la rete fognaria deve essere eseguito in
conformità alla legislazione vigente, e ad eventuali regolamenta-
zioni locali.

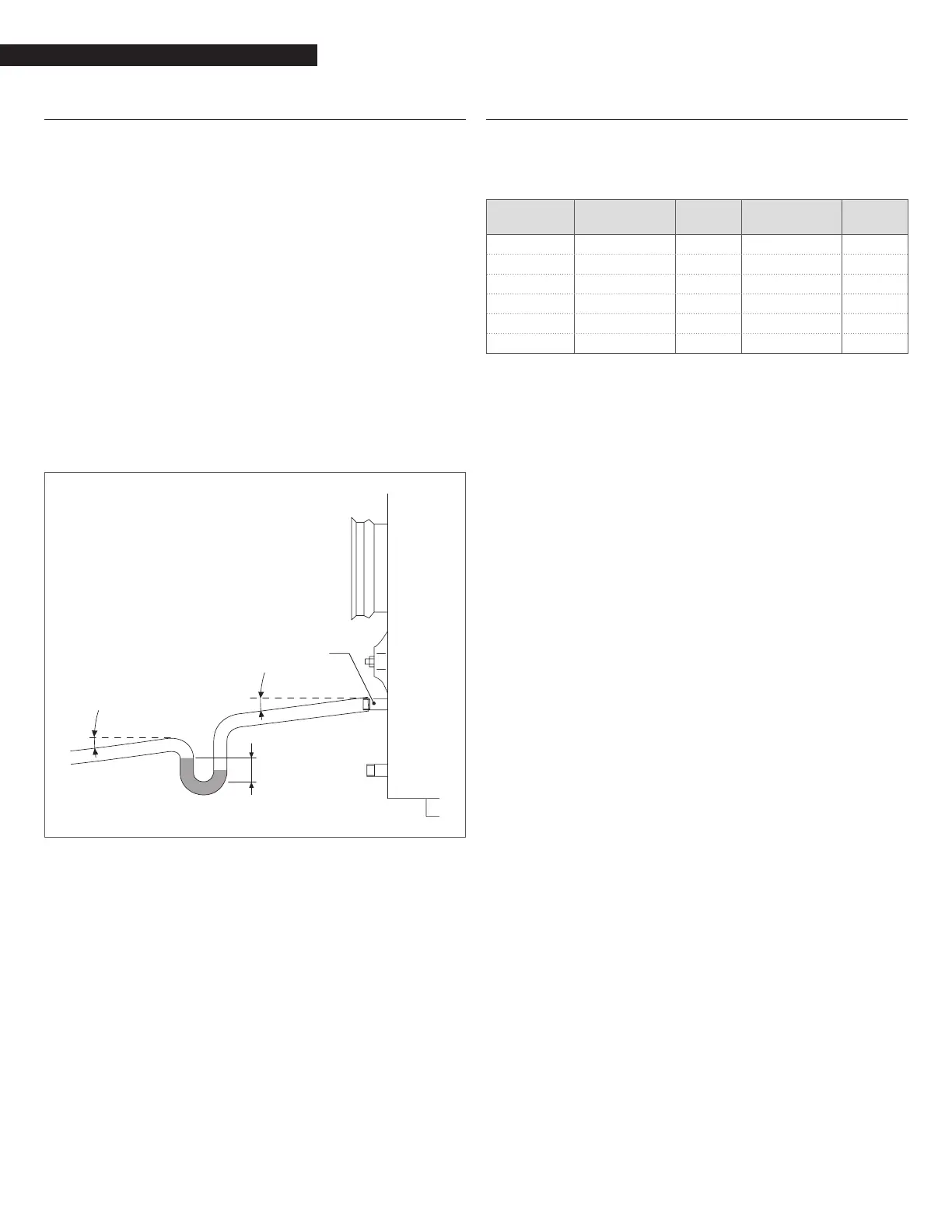

Per evitare la fuoriuscita in sala termica di prodotti di combustione
è necessario inserire nel percorso di scarico condensa un sifone
che garantisca un battente minimo pari alla pressione del focolare
aumentato di 1" W.C.
I tratti di raccordo fra caldaia e sifone e fra sifone e lo scarico in fo-
gnatura devono presentare un’inclinazione di almeno 3° ed avere
una conformazione tale da evitare qualsiasi accumulo di conden-
sa.
≥3°
≥3°
7
2.9 Neutralizzazione della condensa
È raccomandato installare sempre un kit di neutralizzazione della
condensa. Nella tabella seguente è riportata la portata di con-
densa prodotta dalla caldaia.
Modello
Produzione
condensa
Produzione
condensa
RTC 3000 21 GPH 78 l/h
RTC 4000 30 GPH 112.8 l/h
RTC 5000 37 GPH 139.2 l/h
RTC 6000 46 GPH 175 l/h
RTC 8000 54 GPH 203.2 l/h
RTC 10000 68 GPH 256 l/h
A pieno carico con Tin=86°F e Tout=122°F
9
Le tubazioni di collegamento utilizzate devono essere le più
corte e rettilinee possibili. Le curve e le piegature favoriscono
l’ostruzione delle tubazioni che impedisce la corretta evacua-
zione della condensa.
9
Per le istruzioni di montaggio e i collegamenti fare riferimento
al libretto fornito a corredo del kit.
9
NOTICE: The boiler room’s condensate drain pit must be loca-
ted at a lower level than the tting on the neutralization unit.
If it ever proves necessary to neutralize the condensate that forms
in the ue gas stack, connect the condensate drain ttings of the
boiler and ue gas stack together using a ‘T’ union and connect
the leg of the ‘T’ to the inlet of the neutralization unit.
