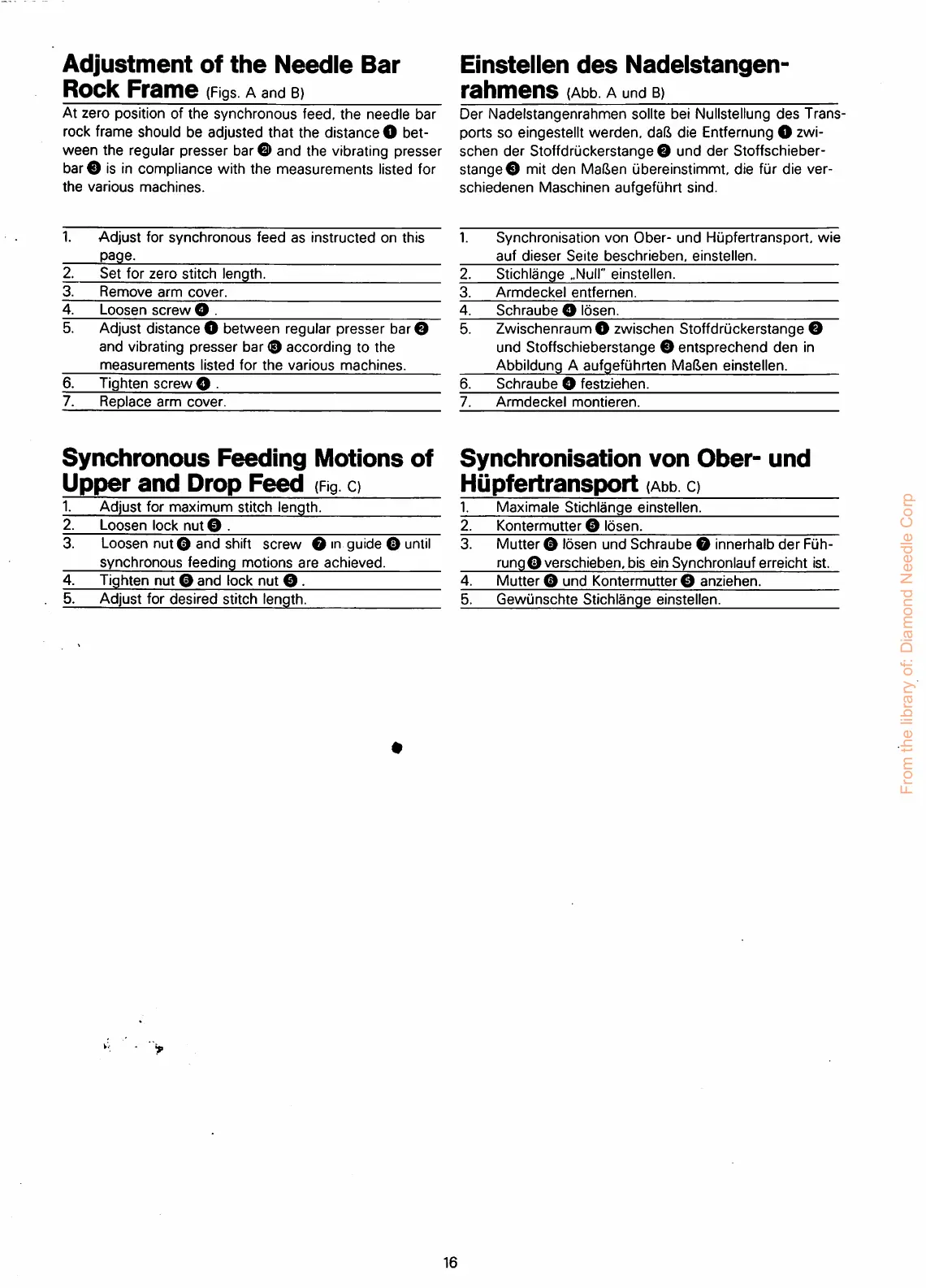

Adjustment of the Needle Bar
Rock Frame (Figs. A and B)
At zero position of the synchronous feed, the needle bar
rock frame should be adjusted that the distance O bet
ween the regular presser bar@ and the vibrating presser
barO is in compliance with the measurements listed for
the various machines.
Einsteilen des Nadeistangen-
rahmens (Abb, a und b)
Der Nadelstangenrahmen sollte bei Nullstellung des Trans
ports so eingestellt warden, dalS die Entfernung O zwi-
schen der Stoffdruckerstange O und der Stoffschieber-
stangeO mit den Maften ubereinstimmt, die fur die ver-
schiedenen Maschinen aufgefuhrt sind.
1.
Adjust for synchronous feed as instructed on this
page.
1. Synchronisation von Ober- und Hupfertransport, wie
auf dieser Seite beschrieben, einsteilen.
2.
Set for zero stitch length.
2. Stichlange „NuH" einsteilen.
3.
Remove arm cover.
3. Armdeckel entfernen.
4.
Loosen screw O . 4.
Schraube O Ibsen.
5.
Adjust distance© between regular presser bar©
and vibrating presser bar © according to the
measurements listed for the various machines.
5.
ZwischenraumO zwischen Stoffdruckerstange ©
und Stoffschieberstange © entsprechend den in
Abbildung A aufgefuhrten Malien einsteilen.
6.
Tighten screw O •
6. Schraube O festziehen.
7.
Replace arm cover. 7. Armdeckel montieren.
Synchronous Feeding Motions of
Upper and Drop Feed iPig o
Synchronisation von Ober- und
Hiipfertransport (Abb o
1.
Adjust for maximum stitch length. 1. Maximale Stichlange einsteilen.
2.
Loosen lock nut © .
2. Kontermutter © Ibsen.
3.
Loosen nut© and shift screw © in guide © until
synchronous feeding motions are achieved.
3.
Mutter© Ibsen und Schraube © innerhalb der Fiih-
rung©verschieben,bis ein Synchronlauf erreicht ist.
4.
Tighten nut © and lock nut © . 4. Mutter © und Kontermutter © anziehen.
5.
Adjust for desired stitch length.
5.
Gewunschte Stichlange einsteilen.
16
