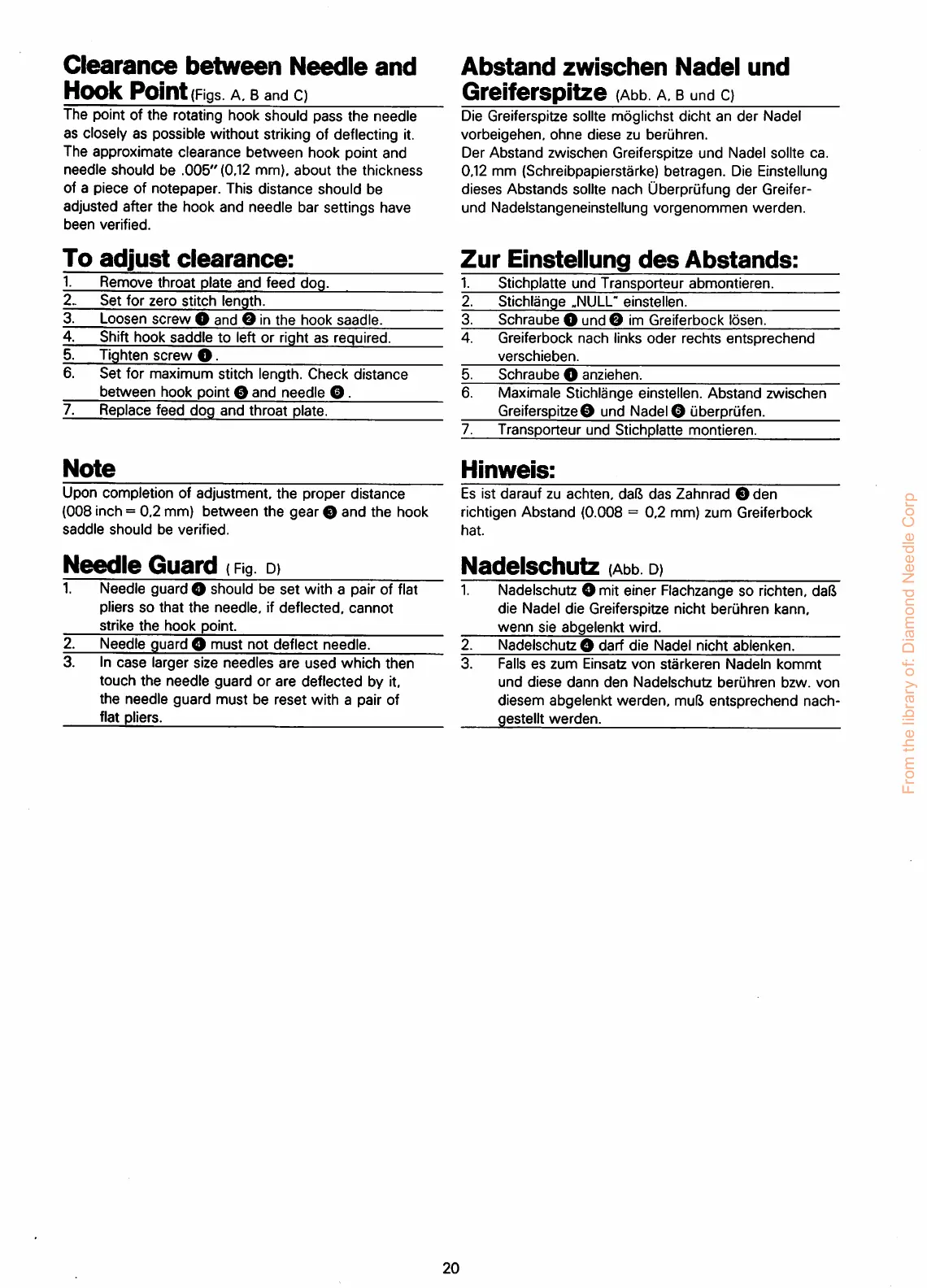

Singer 211G766 User Manual

Clearance between Needle and
Hook Point (Figs. A, B and C)
The point of the rotating hook should pass the needle
as closely as possible without striking of deflecting it.
The approximate clearance between hook point and
needle should be .005" (0,12 mm), about the thickness
of a piece of notepaper. This distance should be
adjusted after the hook and needle bar settings have
been verified.
To adjust clearance:
Abstand zwischen Nadel und
Greiferspitze (Abb. A, B und C)
Die Greiferspitze sollte mdglichst dicht an der Nadel
vorbeigehen, ohne diese zu beriihren.
Der Abstand zwischen Greiferspitze und Nadel sollte ca.
0,12 mm (Schreibpapierstarke) betragen. Die Einstellung
dieses Abstands sollte nach Uberprufung der Greifer-
und Nadelstangeneinstellung vorgenommen werden.
Zur Einstellung des Abstands:
1. Remove throat plate and feed dog.
1.
Stichplatte und Transporteur abmontieren.
2„ Set for zero stitch length.
2.
Stichlange „NULL"einstellen.
3.
Loosen screw O and O in the hook saadle.
3. Schraube O und © im Greiferbock losen.
4. Shift hook saddle to left or right as required.
4.
Greiferbock nach links Oder rechts entsprechend
6. Tighten screw O •
verschieben.
6. Set for maximum stitch length. Check distance
between hook point O and needle O .
5.
6.
Schraube O anziehen.
Maximale Stichlange einstellen. Abstand zwischen
7. Replace feed dog and throat plate.
Greiferspitze© und Nadel© uberpriifen.
7.
Transporteur und Stichplatte montieren.
Note
Hinweis:
Upon completion of adjustment, the proper distance
(008 inch = 0,2 mm) between the gear O and the hook
saddle should be verified.
Es ist darauf zu achten, daft das Zahnrad O den
richtigen Abstand (0.008 = 0,2 mm) zum Greiferbock
hat.
Needle Guard (pig. d)
Nadelschutz (Abb d)
1. Needle guard O should be set with a pair of flat
pliers so that the needle, if deflected, cannot
strike the hook point.
1.
Nadelschutz O mit einer Flachzange so richten, daft
die Nadel die Greiferspitze nicht beriihren kann,
wenn sie abgelenkt wird.
2. Needle guard O must not deflect needle.
2.
Nadelschutz© darf die Nadel nicht ablenken.
3. In case larger size needles are used which then
touch the needle guard or are deflected by it,
the needle guard must be reset with a pair of
flat pliers.
3.
Falls es zum Einsatz von starkeren Nadein kommt
und diese dann den Nadelschutz beriihren bzw. von
diesem abgelenkt werden. muft entsprechend nach-
gestellt werden.
20
