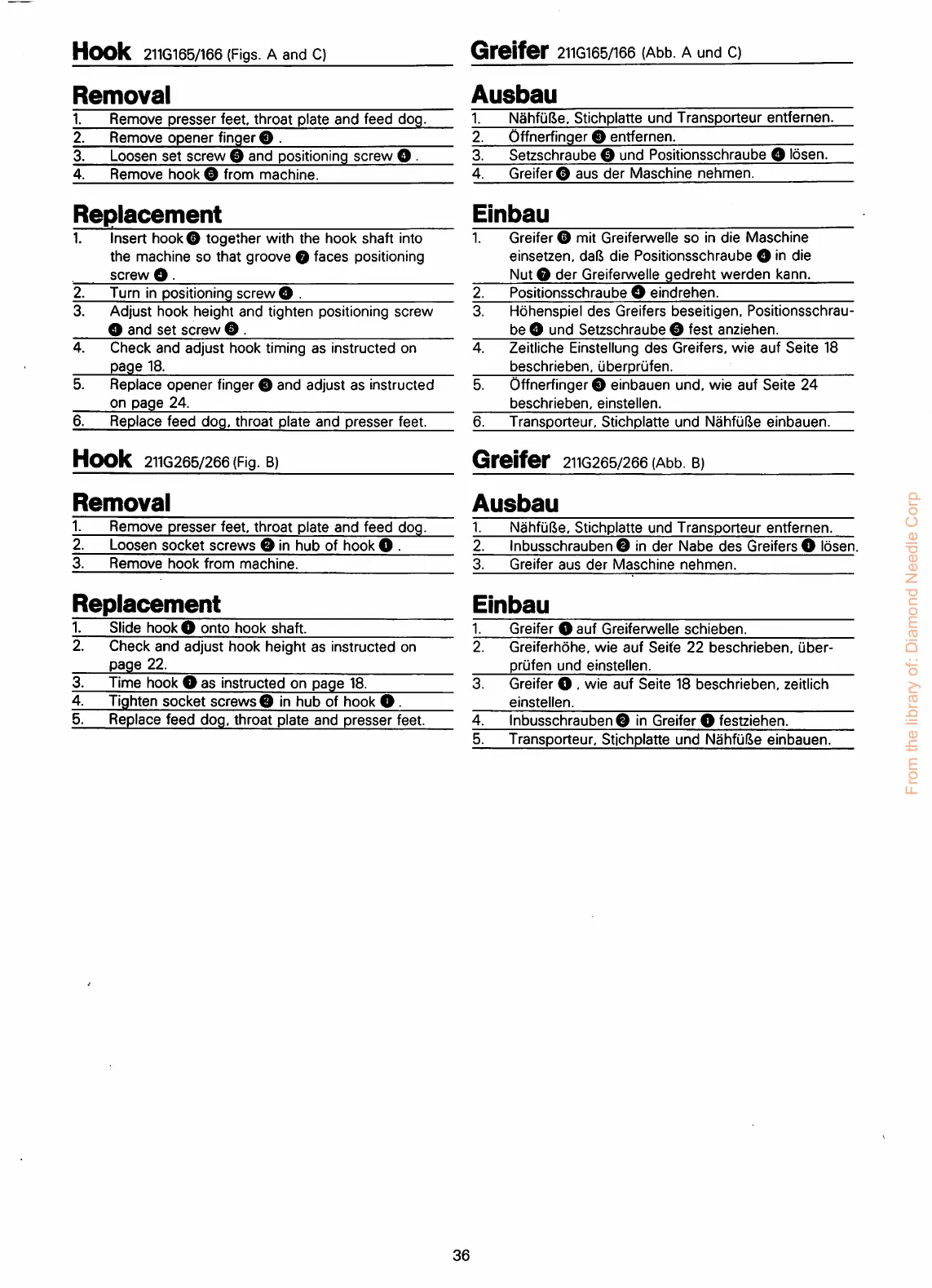

Hook 211G165/166 (Figs. A and C)
Greifer 211G165/166 (Abb, a und c)
Removal
Ausbau
1. Remove presser feet, throat plate and feed dog.
1. Nahfijfle, Stichplatte und Transporteur entfernen.
2. Remove opener finger 0 .
2.
Offnerfinger 0 entfernen.
3. Loosen set screw 0 and positioning screw O .
3.
Setzschraube 0 und Positionsschraube 0 losen.
4. Remove hook 0 from machine.
4. Greifer© aus der Maschine nehmen.
Replacement Einbau
1. Insert hook0 together with the hook shaft into
the machine so that groove 0 faces positioning
screw O.
1. Greifer 0 mit Greiferwelle so in die Maschine
einsetzen, daft die Positionsschraube 0 in die
Nut 0 der Greiferwelle gedreht werden kann.
2. Turn in positioning screw© . 2. Positionsschraube 0 eindrehen.
3. Adjust hook height and tighten positioning screw
O and set screw 0 .
3.
Hohenspiel des Greifers beseitigen, Positionsschrau
be 0 und Setzschraube 0 fest anziehen.
4. Check and adjust hook timing as instructed on
page 18.
4.
Zeitliche Einstellung des Greifers. wie auf Seite 18
beschrieben, uberprufen.
5. Replace opener finger 0 and adjust as instructed
on page 24.
5.
Offnerfinger 0 einbauen und, wie auf Seite 24
beschrieben, einstellen.
6. Replace feed dog, throat plate and presser feet.
6.
Transporteur, Stichplatte und Nahfufte einbauen.
Hook 211G265/266(Fig. B)
Greifer 211G265/266 (Abb. b)
Removal
Ausbau
1. Remove presser feet, throat plate and feed dog.
1.
Nahfufte, Stichplatte und Transporteur entfernen.
2. Loosen socket screws 0 in hub of hook 0 .
2. Inbusschrauben 0 in der Nabe des Greifers 0 Ibsen
3. Remove hook from machine.
3.
Greifer aus der Maschine nehmen.
Replacement
Einbau
1. Slide hook O onto hook shaft.
1. Greifer 0 auf Greiferwelle schieben.
2. Check and adjust hook height as instructed on
page 22.
2.
Greiferhbhe, wie auf Seite 22 beschrieben, uber
prufen und einstellen.
3. Time hook O as instructed on page 18.
3. Greifer 0 , wie auf Seite 18 beschrieben, zeitlich
4. Tighten socket screws 0 in hub of hook 0 .
einstellen.
5. Replace feed dog, throat plate and presser feet.
4.
Inbusschrauben© in Greifer0festziehen.
Transporteur, Stjchplatte und NahfOSe einbauen.
36
