2-15
HXR-NX3
651 1-788-775-34 LENS, VIDEO CF0022
652 4-488-839-01 HEAT SINK, LENS
653 4-119-362-01 SHEET (2828), LENS RADIATION
* 654 4-488-838-01 CLAMP (IM), HARNESS
* 655 4-488-837-01 HEAT SINK (IM)
656 4-119-356-01 SHEET (1122), LENS RADIATION
* 657 4-119-359-01 PLATE, GY GROUND
658 A-2042-264-A GY-1004 BOARD, COMPLETE (SERVICE)
659 4-488-840-01 SHEET, CM RADIATION
660 1-970-000-11 HARNESS, COAXIAL (Note 1, 3)
Ref. No. Part No. Description
Ref. No. Part No. Description
661 A-1989-359-A DEVICE, PRISM LSV-1620B (Note2 , 3)
663 4-164-788-01 FRAME (SERVICE), FILTER SCREW
(WITH GOLD RING)
664 4-285-704-02 RING (SERVICE), MANUAL
#53 3-080-206-21 SCREW, TAPPING, P2
#155 3-080-204-31 SCREW, TAPPING, P2 (Note 3)
#174 3-713-791-35 SCREW (M1.7X5), TAPPING, P2

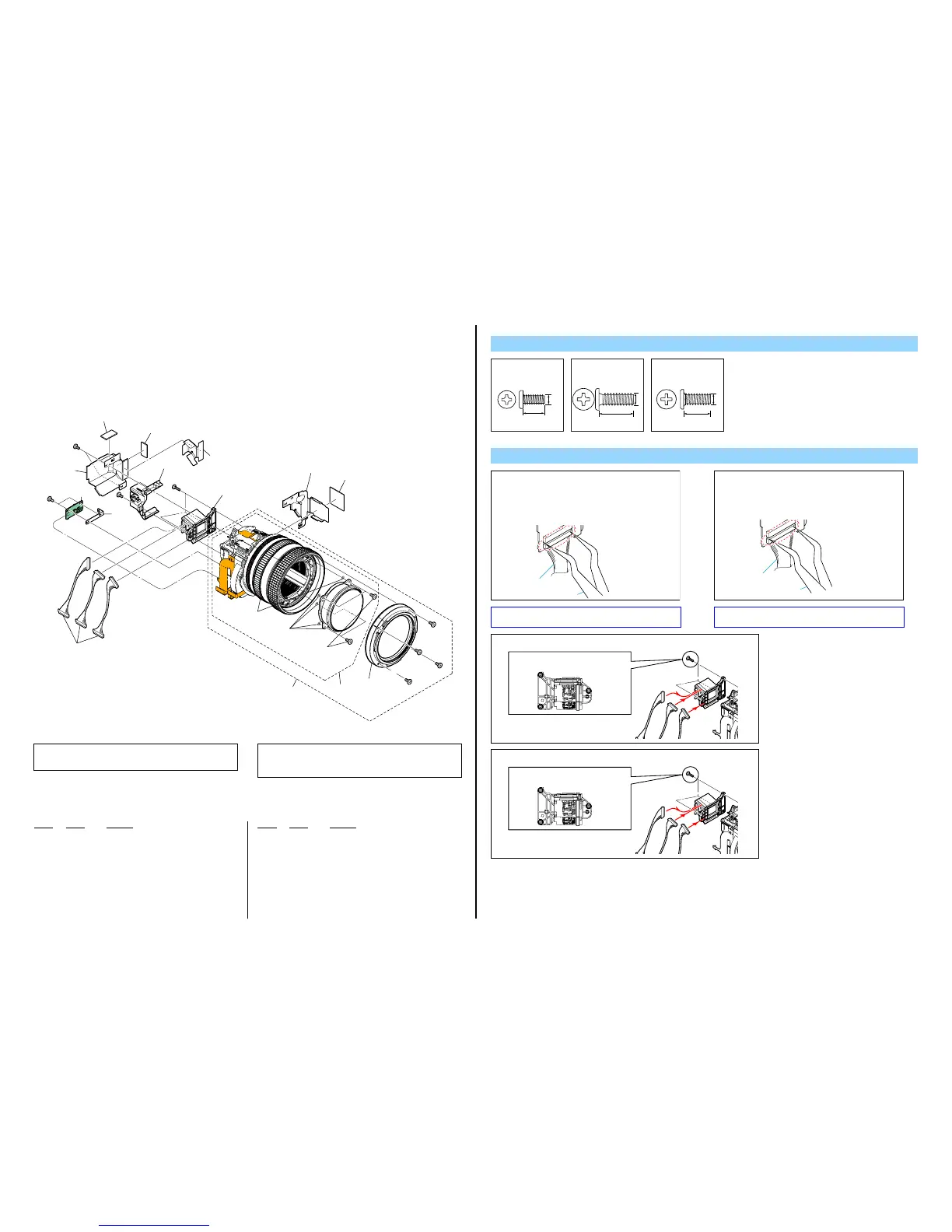

2-1-13. LENS SECTION
Screw
#53: M2.0 X 5.0 (Tapping)
(Black)
3-080-206-21
5.0
2.0
1.7
6.0
#155: M1.7 X 6.0 (Tapping)
(Black)
3-080-204-31
5.0
1.7
#174: M1.7 X 5.0 (Tapping)
(Black)
3-713-791-35
Note
Note 2: Be sure to read “Precautions for Replacement of
Imager” on page 6-1 when changing the imager.
Note 2:
イメージャの交換時は6-1ページの“イメージャ交換時
の注意”を必ずお読みください。
(Note 1, 3)
(Note 3)
#155
(Note 2, 3)
(Note 4)
(Note 4)
(Note 4)
661
#53
#53
#53
#174
#174
ns
ns
ns
#174
#174
659
658
657
660
664
663
651
653
652
655
656
656
654
Note 1:
Disconnecting the Harness (Coaxial Cable)
Harness
(coaxial cable)
Tweezers etc.
When disconnecting the harness (COAX IAL CABL E ), do not
pull the harness part but pull off the connector body with
tweezers etc.
Note 1:
ハーネス（同軸ケーブル）の交換について
ハーネス（同軸ケーブル）を引き抜く際は、ハーネス部を引かず、
ピンセット等でコネクタ部を引いてください。
ハーネス
（同軸ケーブル）
ピンセット等
Note 3: Prism Device cautions
Tighten screws in the following order.
Be sure not to insert the harnesses forcefully.
Note 3: プリズムデバイス組立時の注意
下記の順番でねじを締め付けてください。
ハーネスを強く差し込まないでください。
Note 4: If this parts are disassembled, reassemble them correctly
.
• Do not lose the adjustment washer.
• The adjustment washer may not be used.
Note 4:
この部品を分解した場合は、元どおりに組み立て直してく
ださい。
・ 調整ワッシャは失くさないように注意してください。
・ 調整ワッシャは使用されていない時もあります。
To Next Page
