HXR-NX5C/NX5E/NX5J/NX5M/NX5N/NX5P/NX5U
1-4
– JAPANESE –

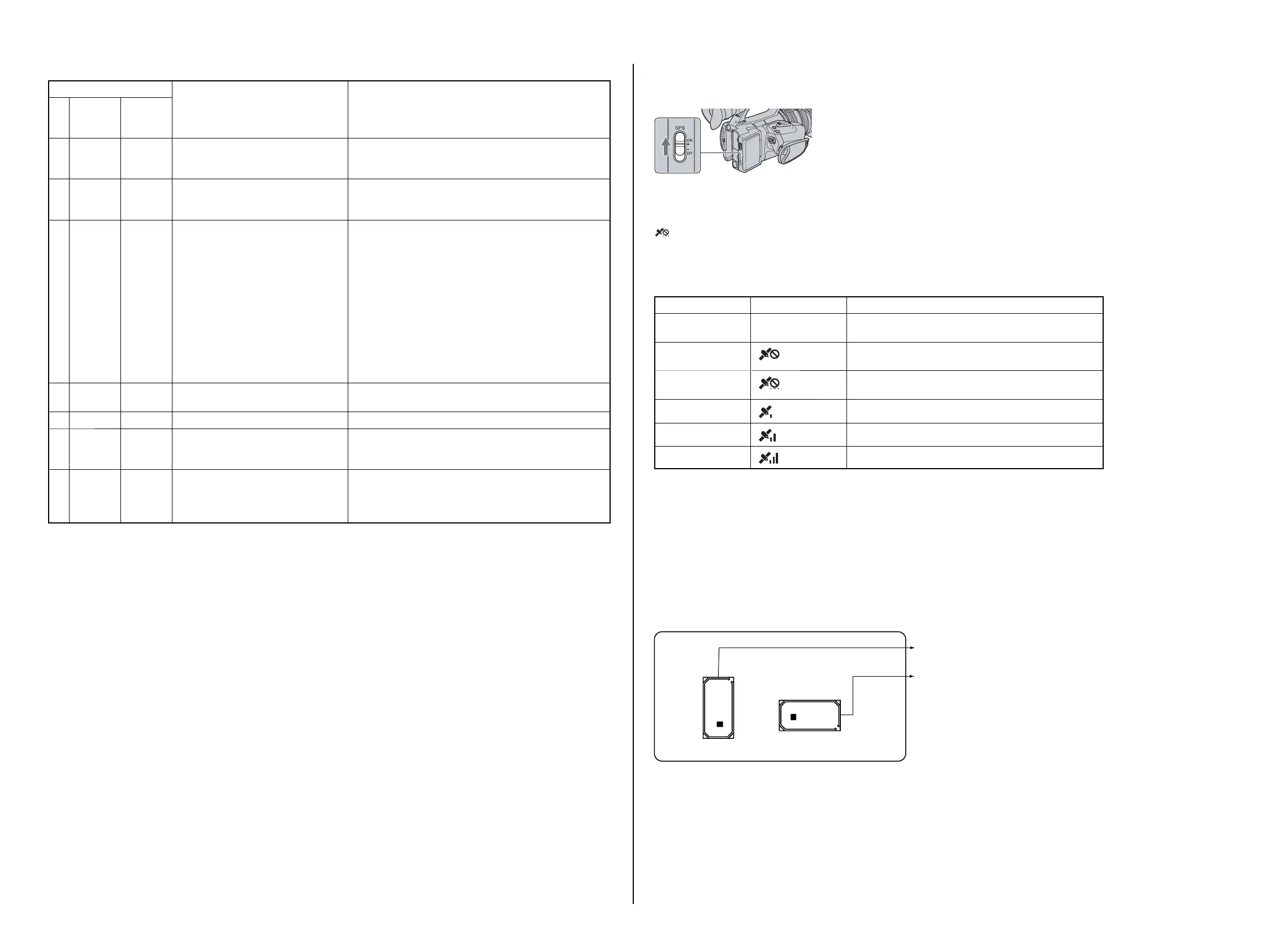

自己診断コード
症状／状態 対応／方法
対
応
者
ブロック
機能
詳細
コード
E6 21 2
シフトレンズオーバーヒート
(YAW)
VC-582基板のIC6401および周辺回路を点検。復帰し
ない場合，VC-582基板を交換する。（注意）エラーが再
度発生する場レンズブロックを交換する。
E 6 2 2 0 レンズサーミスタの異常
VC-582基板のIC6401および周辺回路を点検。復帰し
ない場合は，VC-582基板を交換する。（注意）エラーが
再度発生する場合は，レンズブロックを交換する。
E9 20 1
(バッテリーの)電流値が最大放電電
流を超えた
バッテリ残量に依存する場合があるので，バッテリ残
量を確認する。
次にバッテリを交換して症状が出るか確認する。
バッテリを交換しても症状が出る場合は，エラー発
生後に電源が切れてしまうため，分解して確認する。
VC-582基板にGC-012基板を
FP-1161(VC-GC)フレキ
シブル基板で接続する。
GC-012基板とコントロールスイッチブロック
（PS94000）を接続する。
DC/バッテリハーネスをVC-582基板に接続した状態
(最小限の接続)で
DC／DCコンバータ(VC-582基板IC5201)の各チャン
ネル出力を確認する。
E9 40 0
フラッシュメモリの書込み/消去動
作不良
フラッシュメモリ（VC-582基板IC2601）を点検する。
E 9 4 0 1 フラッシュメモリ内部異常 フラッシュメモリ（VC-582基板IC2601）を点検する。
E 9 4 0 2 BGMデータ異常
フラッシュメモリ（VC-582基板IC2601）を点検する。
異常がない場合は，CPU（VC-582基板 IC2001）を点検
する。
E 9 5 0 0 GPSハードウェア異常
GPS モジュールのフレキシブル基板が切れていない
か，また完全に挿入されているかを点検する。フレキ
シブル基板に問題がない場合は，GPSモジュールの点
検または交換をする。
注意： VC-582基板を交換する場合は，修理するVC-582基板からEEPROM（IC5602,IC5603）を取り外してください。取り外したEEPROM
（IC5602,IC5603）は取り替えたVC-582基板に取り付けてください。
1-4. GPS受信確認(NX5E/NX5J/NX5N/NX5P/NX5U)
GPSスイッチを「ON」にする。
が表示され、測位準備が行われます。
測位できた場合、動画の撮影時に測位情報を記録します。
b
ご注意
･ GPS衛星からの電波の受信状況によって画面に表示されるアイコンが変わります。
測位状況 画面表示 GPS受信状況
機能切 非表示 GPSスイッチが「OFF」になっている、またはエラーが
起きている。
測位困難
GPS信号を受信できないため、測位情報が取れない。
空の開けた場所に移動してください。
衛星検索中
衛星を検索中です。測位中になるまで数分かかるこ
とがあります。
測位中
弱いGPS信号を受信中。
測位中
GPS信号を受信中。測位情報を取得できる。
測位中 強いGPS信号を受信中。測位情報を取得できる。
･「測位中」になっていても、電波の受信状況によりGPS情報の記録が途切れることがあります。
1-5.GY-022基板交換時の注意
角速度センサ
補修用基板と交換する時，角速度センサ（SE8501，SE8502）の感度表示を書き留めてください。
AdjustStationからAdjustManualを起動させて「GYROsensorsensitivityadj.」を実行させてください。
GY-022 BOARD (SIDE A)
SE8501
(PITCHセンサー)
SE8502
(YAWセンサー)
PP
YY
PP:
PITCH 感度表示
t
G1
YY:
YAW感度表示
t
G2
Note：GY-022基板のSE8501,SE8502感度表示は補修用基板にのみ記載されています。
The changed portions from
Ver. 1.0 are shown in blue.
Ver. 1.1 2010.01
To Next Page
