20

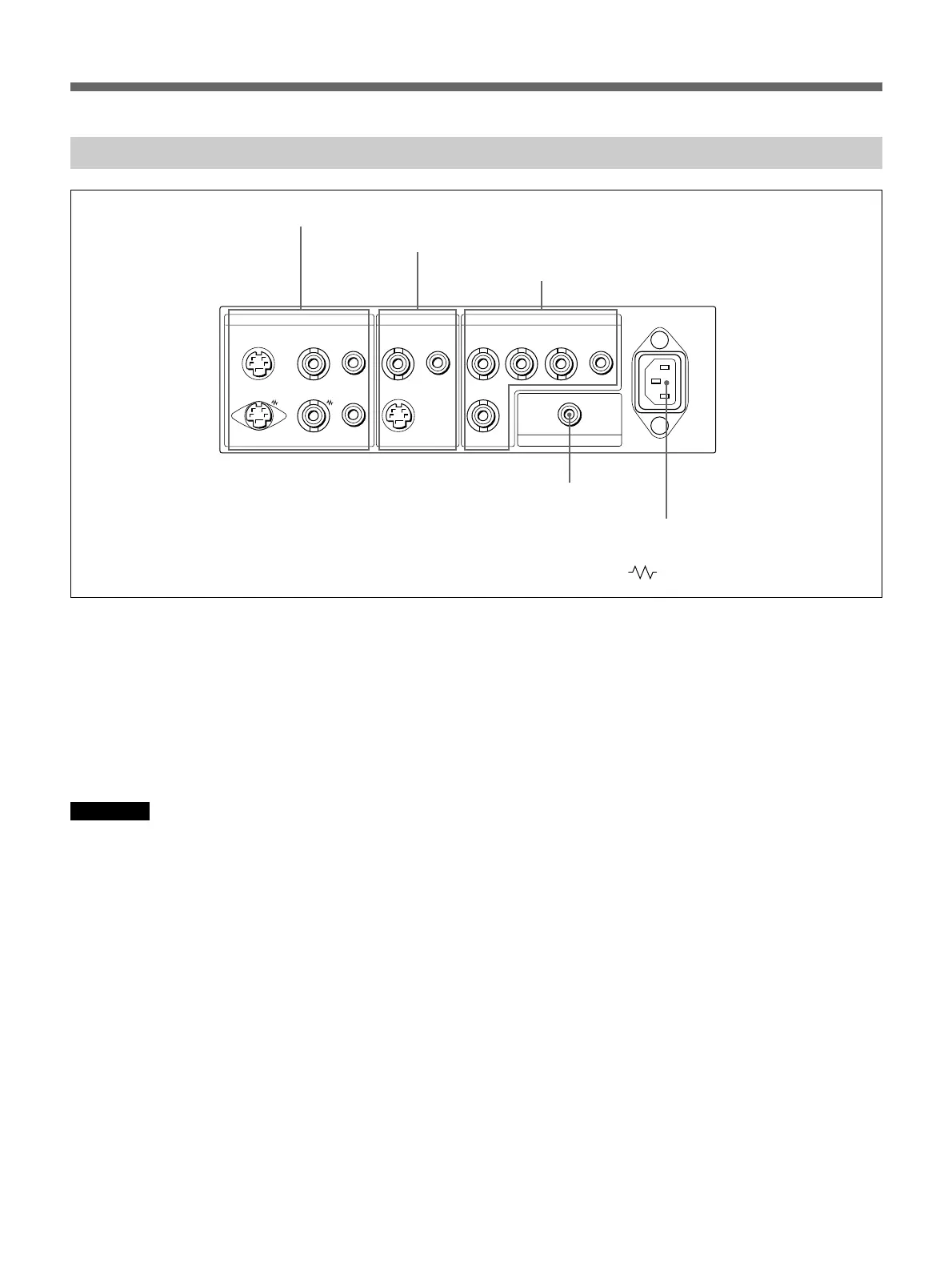

Panneau arrière
5 Connecteur AC IN
1 Connecteurs LINE A
Les connecteurs d’entrée pour les signaux vidéo
composite, les signaux vidéo Y/C séparés et les
signaux audio ainsi que leurs connecteurs de sortie en
boucle directe.
Pour contrôler le signal d’entrée transmis par ces
connecteurs, appuyez sur la touche LINE A du
panneau frontal.
Remarque
Le connecteur Y/C IN a la priorité sur le connecteur
VIDEO IN .
Si vous raccordez le câble au connecteur Y/C IN, le
connecteur Y/C IN est sélectionné automatiquement et
le connecteur VIDEO IN est désactivé même si le
câble est branché.
Connecteur Y/C IN (miniconnecteur DIN à 4
broches)
Raccordez-le à la sortie Y/C séparée d’une caméra
vidéo, d’un magnétoscope ou d’un autre équipement
vidéo.
Connecteur Y/C OUT (miniconnecteur DIN à 4
broches)
Sortie en boucle directe du connecteur Y/C IN.
Raccordez-le à l’entrée Y/C séparée d’un
magnétoscope ou d’un autre moniteur.
Lorsque le câble est raccordé à ce connecteur, la
terminaison à 75 ohms de l’entrée est automatiquement
désactivée et le signal transmis par le connecteur Y/C
IN est transmis par ce connecteur.
Connecteur VIDEO IN (BNC)
Raccordez-le au connecteur de sortie vidéo d’un
équipement vidéo comme un magnétoscope ou une
caméra vidéo couleur. Pour un raccordement en boucle
directe, raccordez-le au connecteur de sortie vidéo
d’un autre moniteur.
Connecteur VIDEO OUT (BNC)
Connecteur de sortie en boucle directe du connecteur
VIDEO IN. Raccordez-le au connecteur d’entrée vidéo
d’un magnétoscope ou d’un autre moniteur.
Si le câble est raccordé à ce connecteur, la terminaison
à 75 ohms de l’entrée est automatiquement désactivée
et le signal transmis au connecteur VIDEO IN est
transmis par ce connecteur.
(La marque indique la terminaison automatique.)
Emplacement et fonction des composants et des commandes
4 Connecteur REMOTE
LINE BLINE A RGB ~ AC IN
Y/C
IN
VIDEO
IN
AUDIO
IN
OUT OUT OUT
VIDEO
IN
AUDIO
IN
Y/C
IN
R G B AUDIO
EXT
SYNC
REMOTE
2 Connecteurs LINE B
3 Connecteurs RGB
1 Connecteurs LINE A
