48

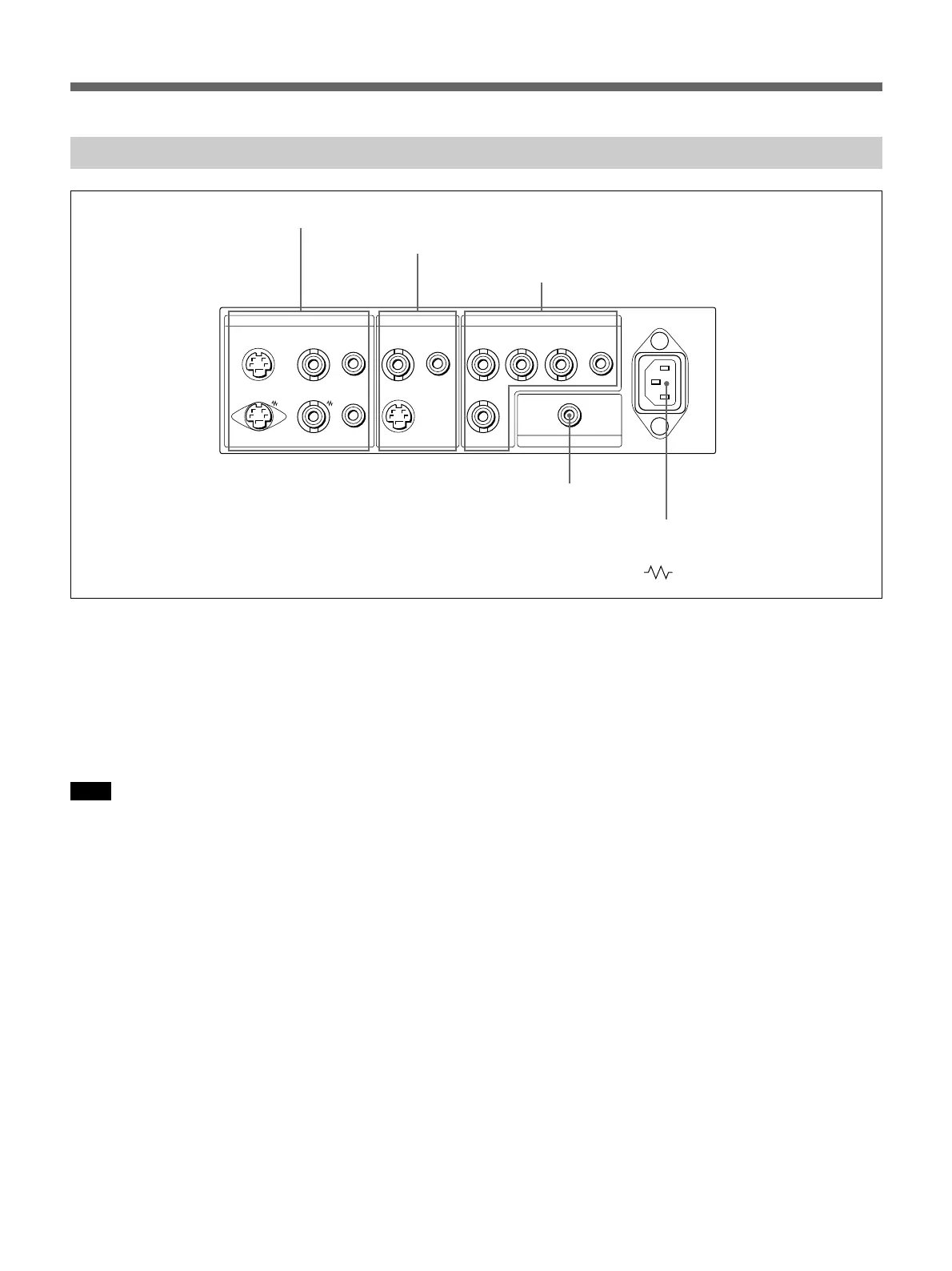

Panel trasero
(La marca indica la terminación automática.)
1 Conectores LINE A
Conectores de entrada para señales de vídeo
compuestas y señales independientes de vídeo y audio
Y/C y sus conectores de salida derivados.
Para controlar la señal de entrada transmitida a través
de estos conectores, pulse el botón LINE A del panel
frontal.
Nota
El conector Y/C IN tiene prioridad sobre el conector
VIDEO IN.
Cuando se conecta el cable al conector Y/C IN, éste se
selecciona de forma automática y el conector VIDEO
IN se desconecta, aunque el cable esté enchufado.
Conector Y/C IN (tipo mini DIN de 4 pines)
Conéctelo a la salida independiente Y/C de una
videocámara. una videograbadora u otro equipo de
vídeo.
Ubicación y funcionamiento de partes y controles
Conector Y/C OUT (tipo mini DIN de 4 pines)
Salida derivada del conector Y/C IN. Conéctelo a la
entrada independiente Y/C de una videograbadora u
otro monitor.
Cuando se conecta el cable a este conector, se anula
automáticamente la terminación de 75 ohmios de la
entrada y la señal introducida en el conector Y/C IN
sale por este conector.
Conector VIDEO IN (BNC)
Conéctelo a la salida de vídeo del equipo de vídeo,
como una videograbadora o una videocámara en color.
Para obtener una conexión derivada, conéctelo a la
salida de vídeo de otro monitor.
Conector VIDEO OUT (BNC)
Salida derivada del conector VIDEO IN. Conéctelo a
la entrada de vídeo de una videograbadora u otro
monitor.
Cuando se conecta el cable a este conector, se anula
automáticamente la terminación de 75 ohmios de la
entrada y la señal introducida en el conector VIDEO
IN sale por este conector.
LINE BLINE A RGB ~ AC IN
Y/C
IN
VIDEO
IN
AUDIO
IN
OUT OUT OUT
VIDEO
IN
AUDIO
IN
Y/C
IN
R G B AUDIO
EXT
SYNC
REMOTE
1 Conectores LINE A
2 Conectores LINE B
4 Conector REMOTE
3 Conectores RGB
5 Conector de entrada ⁄AC IN
