Lage und Funktion der Teile und Bedienelemente

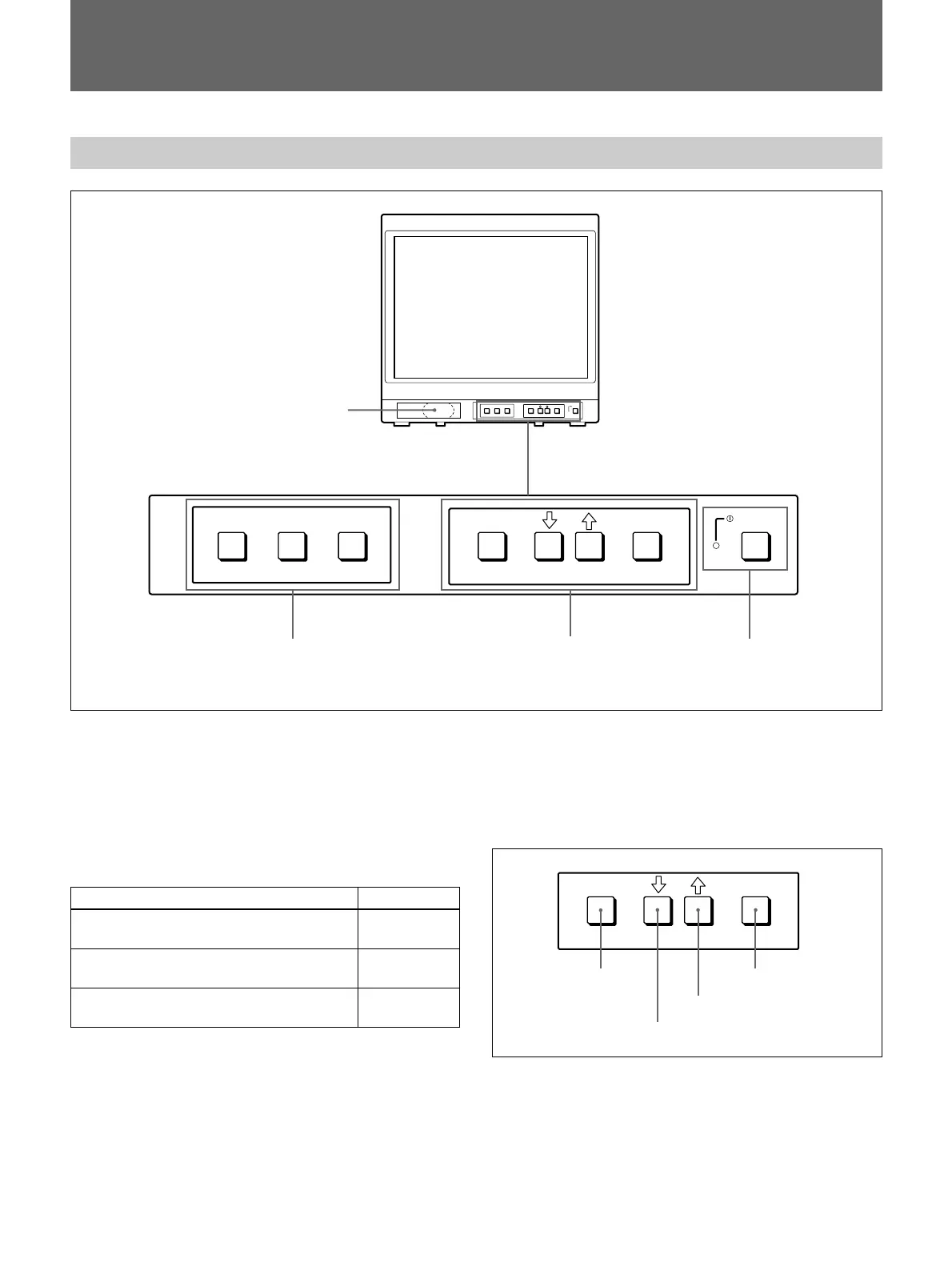

Vorderseite
1 Lautsprecher
2 Tasten LINE A/LINE B/RGB
(Eingangswähltasten)
Mit diesen Tasten wählen Sie aus, von welchem
angeschlossenen Gerät Signale eingespeist werden
sollen.
Eingangssignal
Über den Anschluß LINE A eingespeiste
Signale
Über den Anschluß LINE B eingespeiste
Signale
Über die Anschlüsse RGB eingespeiste
Signale
a)
a) Nur bei den Modellen PVM-14N6A/14N6E/14N6U/
20N6A/20N6E/20N6U.
3 Tasten MENU
Zum Aufrufen des Menüs.
Weitere Informationen zu den Tasten MENU finden Sie
unter “Einstellen des Geräts über die Bildschirmmenüs” auf
Seite 37.
4 U Netzschalter und Netzanzeige POWER
Zum Einschalten des Monitors. Die Netzanzeige
leuchtet bei eingeschaltetem Gerät grün.
Zum Ausschalten des Geräts drücken Sie diese Taste
nochmals.
ENTER
MENU/
EXIT
Taste MENU/EXIT Taste ENTER
Taste >
Taste .
1 Lautsprecher
2 Tasten LINE A/LINE B/RGB 3 Tasten MENU 4 U Netzschalter
und Netzanzeige
POWER
Drücken Sie
LINE A
LINE B
RGB
a)
