69
Collegamenti

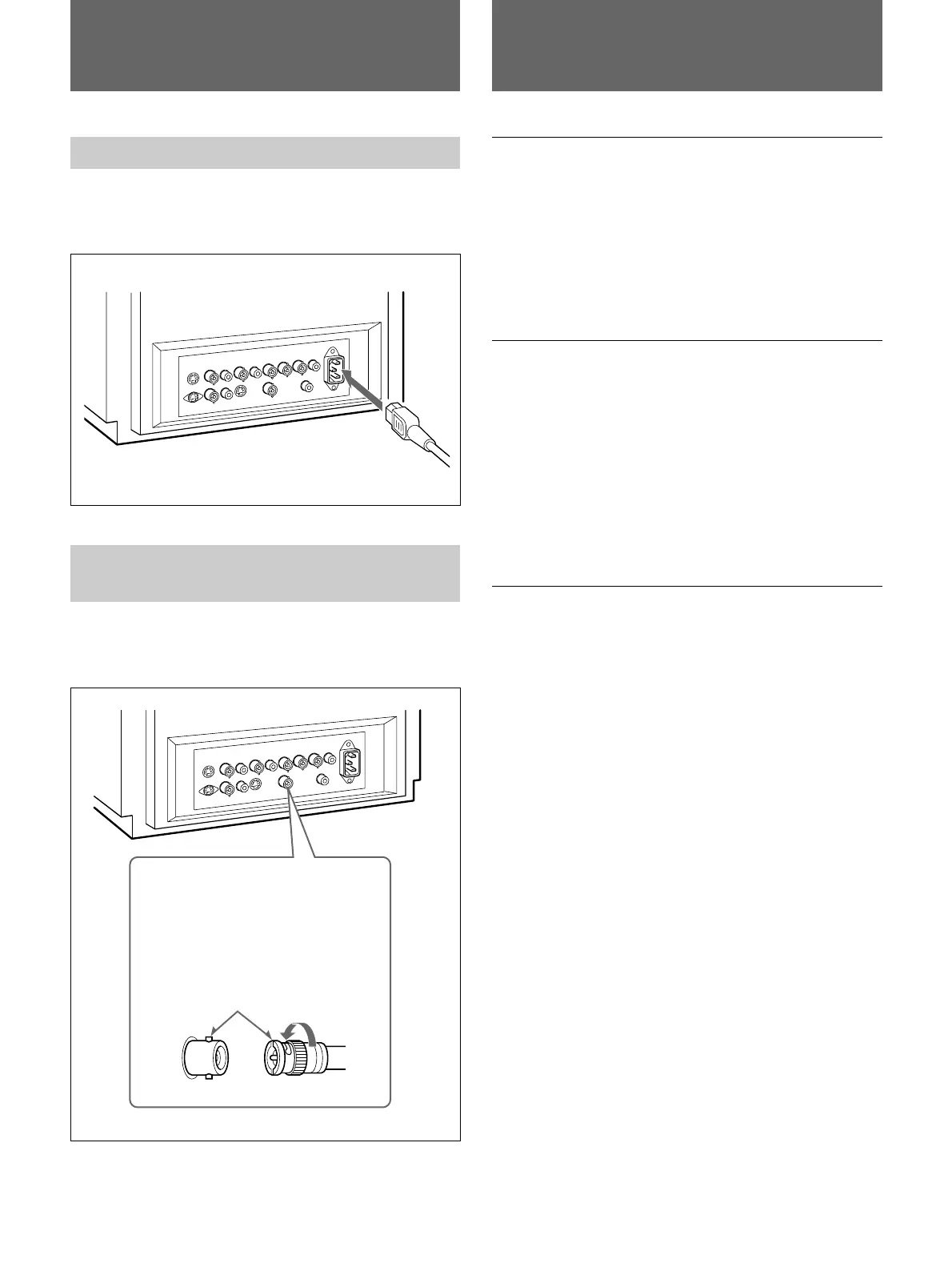

Collegamento del cavo di alimentazione CA
Collegare il cavo di alimentazione (in dotazione) al
connettore ⁄AC IN e ad una presa a muro.
Collegamento di un cavo ad un
connettore BNC
Collegare il cavo coassiale ai connettori BNC posti sul
pannello posteriore come illustrato sotto.
Caratteristiche tecniche
Segnale video
Sistema del colore
NTSC, PAL, SECAM, NTSC
4,43
Risoluzione 500 linee TV
Risposta di frequenza
LINE 6 MHz±3dB (Y)
RGB 6 MHz±3dB
Rendimento dell’immagine
Scansione normale
7 % oltre la scansione dell’area
effettiva dello schermo CRT
Linearità orizzontale
Inferiore a 8,0 % (normale)
Linearità verticale Inferiore a 7,0 % (normale)
Temperatura del colore
D65
Ingressi
LINE A/B
Y/C IN mini DIN a 4 pin (×2)
Vedere l’assegnazione dei pin alla pag.
successiva.
VIDEO IN Connettore BNC (×2)
1Vp-p +3 dB, –6 dB, sincr. negativa
AUDIO IN Presa fono (×2), –5 dBu
a)
, più di
47 kilohm
RGB (solo nei modelli PVM-14N6A/14N6E/14N6U/
20N6A/20N6E/20N6U)
R/G/B Connettore BNC (×3)
0.7 Vp-p +3 dB, –6 dB
Sincr. sul verde: 0.3 Vp-p, negativo
AUDIO IN Presa fono (×1) –5 dBu
a)
, più di
47 kilohm
EXT SYNC Connettore BNC (×1)
4 Vp-p +3 dB, –6 dB, sincr. negativa
REMOTE (solo nei modelli PVM-14N6A/14N6E/
14N6U/20N6A/20N6E/20N6U)
Presa fono (×1)
Aperta: segnale d’ingresso
correntemente selezionato
Basso TERRA: segnale d’ingresso
selezionato prima del segnale
d’ingresso corrente
a) 0 dBu = 0.775 Vr.m.s.
Inserire il connettore nel connettore
BNC posto sul pannello posteriore,
facendo combaciare l’alloggiamento
ed il pin, quindi ruotare il connettore
BNC in senso orario, in modo da
fissare il connettore BNC del cavo
coassiale.
