FS 300, FS 350, FS 380
español
34

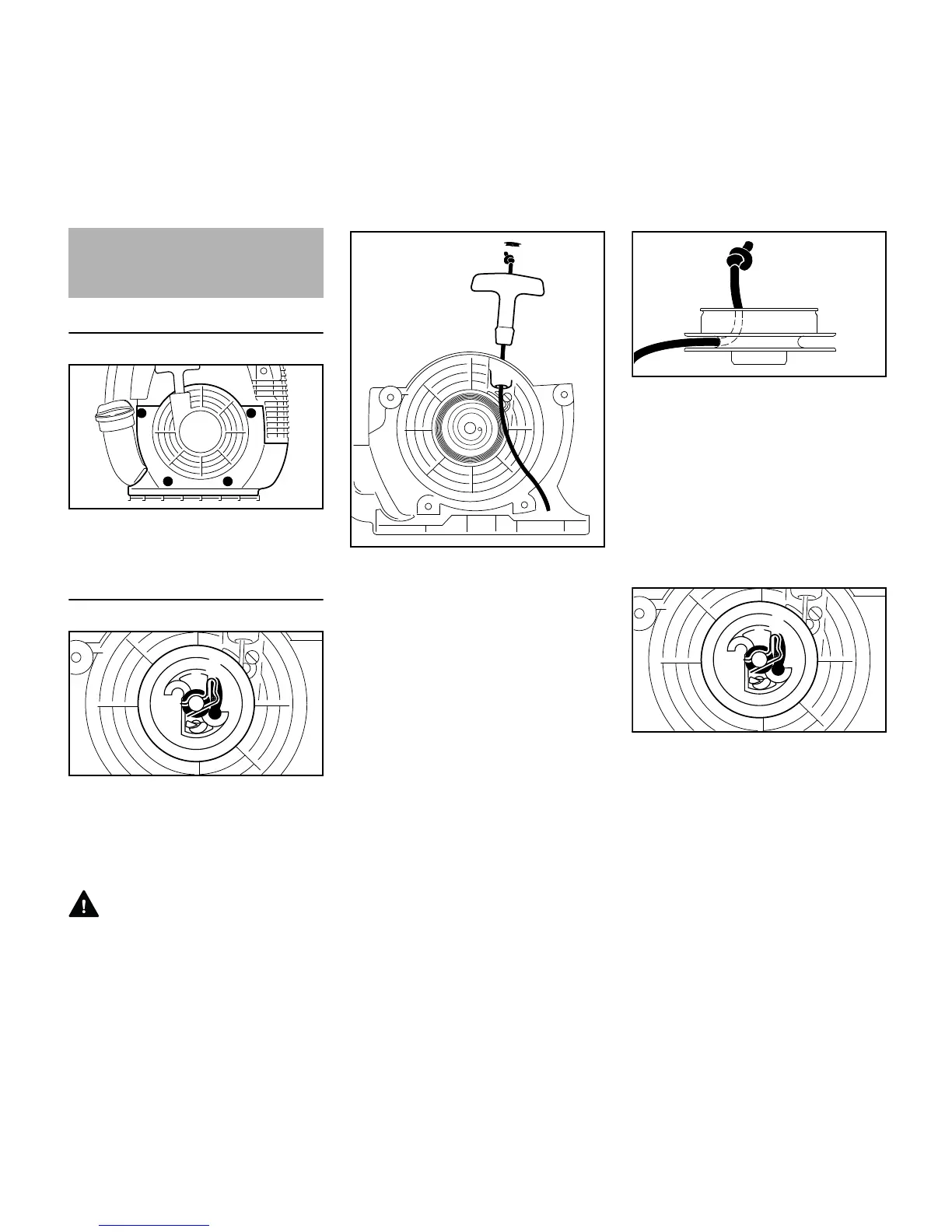

Desmontar la caja del ventilador
N Desenroscar los tornillos (1)
N Quitar la caja del ventilador
Cambiar el cordón de arranque
N Separar la abrazadera elástica (2)
presionando
N Extraer con cuidado el rodillo del
cordón con la arandela (3) y el
trinquete (4)
ADVERTENCIA
El resorte de retracción para el rodillo
del cordón puede saltar hacia fuera –
¡peligro de lesiones!
N Sacar la caperuza (5) de la
empuñadura apalancando
N Quitar los restos de cordón del
rodillo y la empuñadura de arranque
N Hacer un nudo sencillo en el nuevo
cordón de arranque y pasar éste
desde arriba por la empuñadura y el
casquillo del cordón (6)
N Volver a colocar la caperuza en la
empuñadura y apretarla
N Pasar el cordón de arranque por el
rodillo y asegurarlo en éste con un
nudo sencillo
N Humectar el orificio de apoyo del
rodillo del cordón con aceite exento
de resina
N Calar el rodillo del cordón en el eje
– girarlo un poco en vaivén hasta
que encastre el ojal del resorte de
retracción
N Colocar el trinquete (4)
N Colocar la arandela (3)
N Montar la abrazadera elástica (2)
presionando – ésta tiene que estar
orientada en sentido antihorario y
alojar el pivote del trinquete
Cambiar el cordón de
arranque / resorte de
retracción
1
1
1
1
256BA075 KN
3
2
4
256BA032 KN
6
5
256BA033 KN
256BA034 KN
3
2
4
256BA032 KN
