deutsch 3 Übersicht
3 Transportgriff
Der Transportgriff dient zum Tragen des
Hochdruckreinigers.
4 Sperrhebel
Der Sperrhebel hält den Stutzen in dem
Hochdruckreiniger.
5 Kippschalter
Der Kippschalter dient zum Einschalten und Ausschalten
des Hochdruckreinigers.
6Halter
Der Halter dient zum Aufbewahren der Spritzeinrichtung.
7Halter
Der Halter dient zum Aufbewahren der Anschlussleitung
und des Hochdruckschlauchs.
8Halter
Der Halter dient zum Aufbewahren des Sprühsets.
9 Anschlussleitung
Die Anschlussleitung verbindet den Hochdruckreiniger
mit dem Netzstecker.
10 Stutzen
Der Stutzen dient zum Anschluss des Wasserschlauchs.
11 Netzstecker
Der Netzstecker verbindet die Anschlussleitung mit einer
Steckdose.
12 Fächer
Die Fächer dienen zum Aufbewahren der mitgelieferten
Düsen.
# Leistungsschild mit Maschinennummer

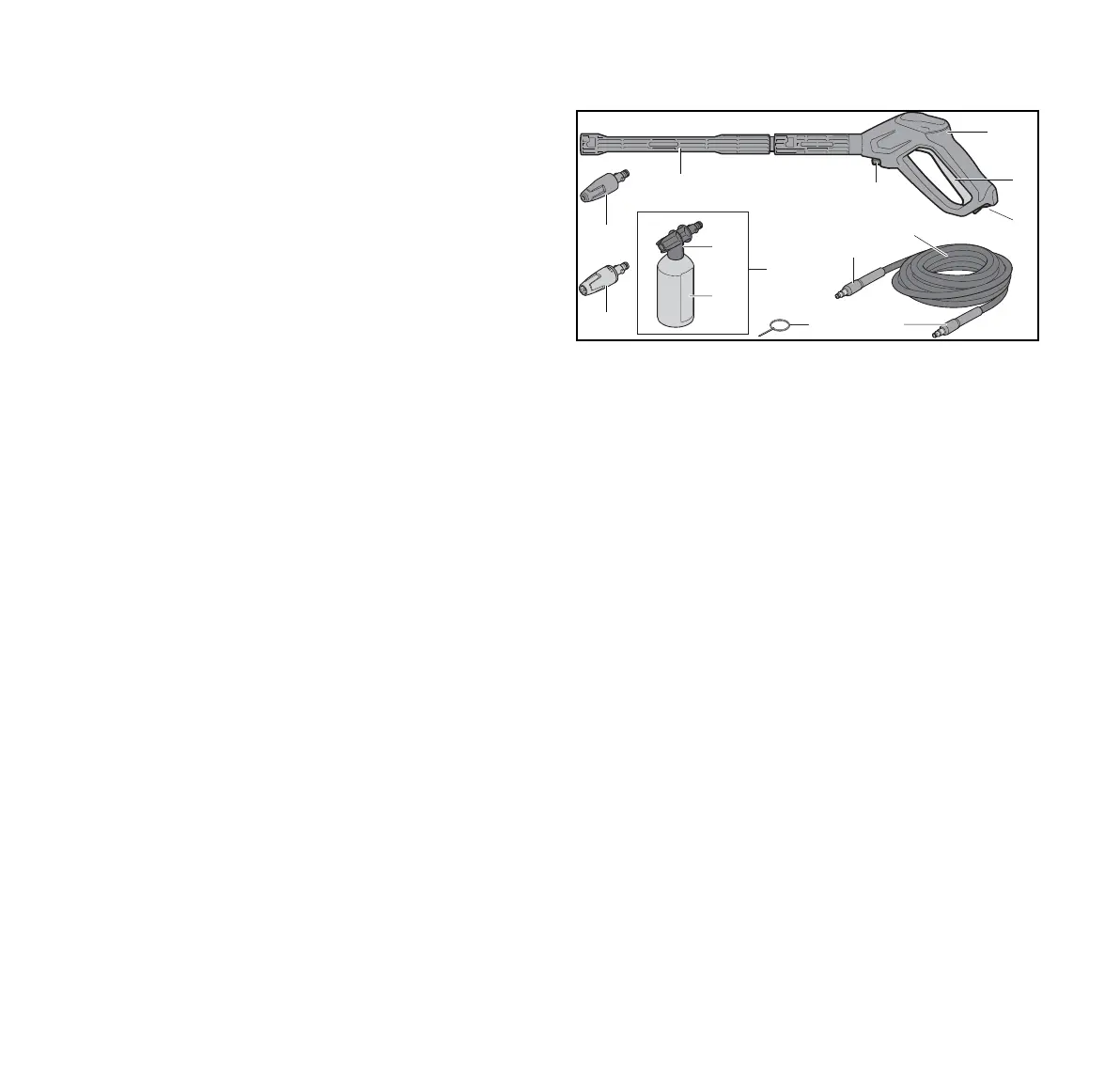

3.3 Spritzeinrichtung
1Strahlrohr
Das Strahlrohr verbindet die Spritzpistole mit der Düse.
2 Spritzpistole
Die Spritzpistole dient zum Halten und Führen der
Spritzeinrichtung.
3 Hebel
Der Hebel öffnet und schließt das Ventil in der
Spritzpistole. Der Hebel startet und stoppt den
Wasserstrahl.
4 Rasthebel
Der Rasthebel entsperrt den Hebel.
5 Sperrhebel
Der Sperrhebel hält den Stutzen in der Spritzpistole.
6 Hochdruckschlauch
Der Hochdruckschlauch leitet das Wasser von der
Hochdruckpumpe zur Spritzpistole.
7Stutzen
Der Stutzen verbindet den Hochdruckschlauch mit der
Hochdruckpumpe und der Spritzpistole.
8 Reinigungsnadel
Die Reinigungsnadel dient zum Reinigen der Düsen.
9Sprühset
Das Sprühset dient zum Reinigen mit Reinigungsmitteln.
8
5
7
7
4
6
3
2
1
9
12
10
11
13
