3 Rukojeť startéru
Rukojeť startéru slouží k nastartování motoru.
4 Indikátor naplnění sběrného koše na trávu
Indikátor naplnění ukazuje naplnění sběrného
koše na trávu.
5 sběrný koš na trávu
Sběrný koš na trávu zachycuje posečenou
trávu.
6 Vyhazovací klapka
Vyhazovací klapka uzavírá vyhazovací kanál.
7 Páka
Páka slouží k nastavování a ke sklápění vodi‐
cího držadla.
8 Rukojeť
Rukojeť slouží k přidržování sekačky na trávu
při nastavování výšky sečení a k přepravě
sekačky na trávu.
9 Páka
Páka slouží k nastavování výšky sečení.
10 Krytka palivové nádrže
Krytka palivové nádrže zakrývá otvor pro
plnění benzínu.
11 Víko filtru
Víko filtru zakrývá vzduchový filtr.
12 Transportní držadlo
Transportní držadlo slouží k přepravě
sekačky na trávu.
13 Pojistka
Zámek zajišťuje klapku bočního výhozu v
zavřené poloze.
14 Klapka bočního výhozu
Klapka bočního výhozu uzavírá boční vyha‐
zovací otvor.
15 Boční výhozový otvor
Boční výhozový otvor odvádí posekanou
trávu na stranu.
16 Nástavec
Nástavec směřuje posekanou trávu do strany
a na zem.
17 Mulčovací vložka
Mulčovací vložka uzavírá výhozový kanál.
18 Řezný nůž
Řezný nůž seká a mulčuje trávu.
19 Nástrčka zapalovací svíčky
Nástrčka zapalovací svíčky spojuje zapalo‐
vací kabel se zapalovací svíčkou.
20 Zapalovací svíčka
Zapalovací svíčka zapaluje směs paliva a
vzduchu v motoru.
21 Tlumič výfuku
Tlumič výfuku snižuje hlukové emise sekačky
na trávu.
22 Krytka motorového oleje
Krytka motorového oleje zakrývá otvor pro
plnění motorového oleje.
# Typový štítek se sériovým číslem stroje

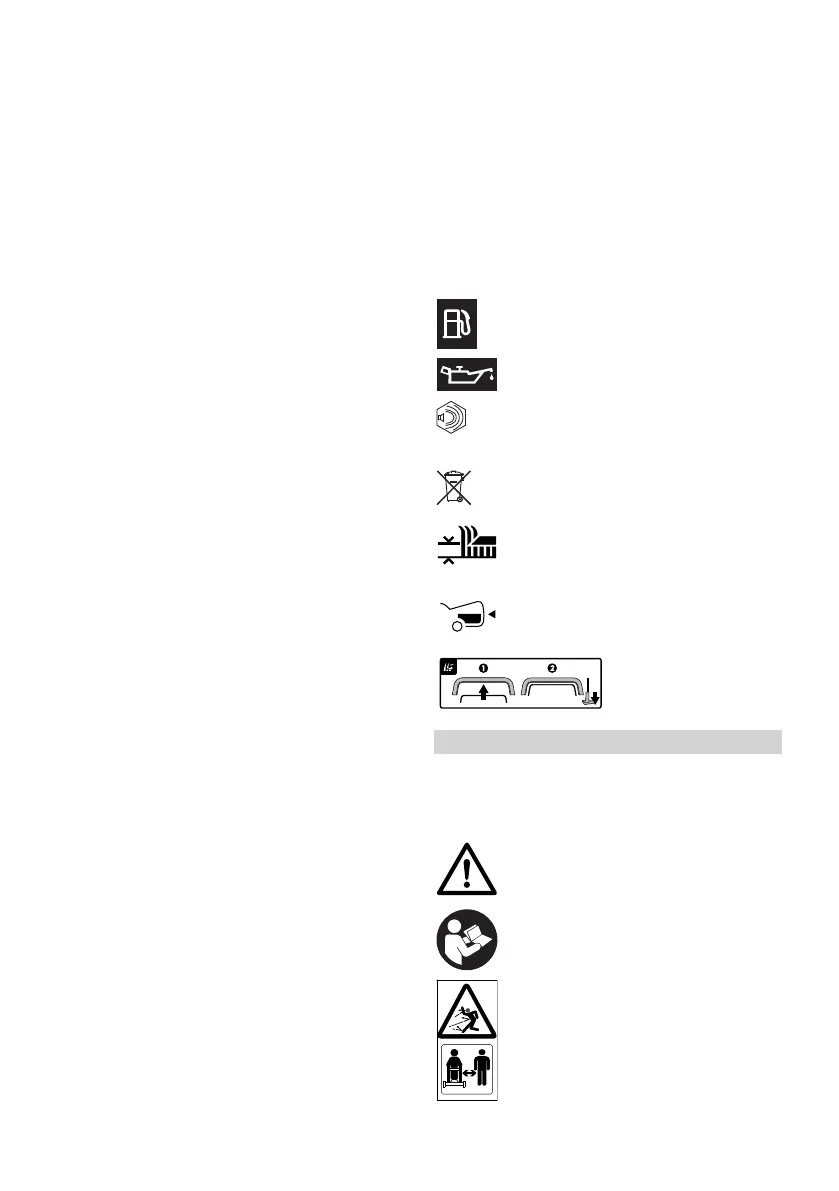

3.2 Symboly
Na sekačce na trávu mohou být umístěny sym‐
boly, které mají následující význam:
Tento symbol označuje uzávěr pali‐
vové nádrže.
Tento symbol označuje uzávěr nádrže
na motorový olej.
Garantovaná hladina akustického
výkonu podle směrnice 2000/14/EC
v dB(A), umožňující porovnávání emisí
hluku u různých výrobků.
Výrobek se nesmí likvidovat společně
s domovním odpadem.
Nastavení výšky sečení
Indikátor naplnění sběrného koše na
trávu
Spuštění motoru
4 Bezpečnostní pokyny
4.1 Varovné symboly
Varovné symboly, které jsou umístěny na
sekačce na trávu, mají následující význam:
Dodržujte bezpečnostní pokyny a sou‐
visející opatření.
Přečtěte si návod k použití, ujistěte se,
že jste mu porozuměli, a uschovejte si
ho.
Pozor na odmrštěné objekty – udržujte
si odstup a zabraňte přístupu třetích
osob.
4 Bezpečnostní pokyny česky
0478-111-9800-B 149
