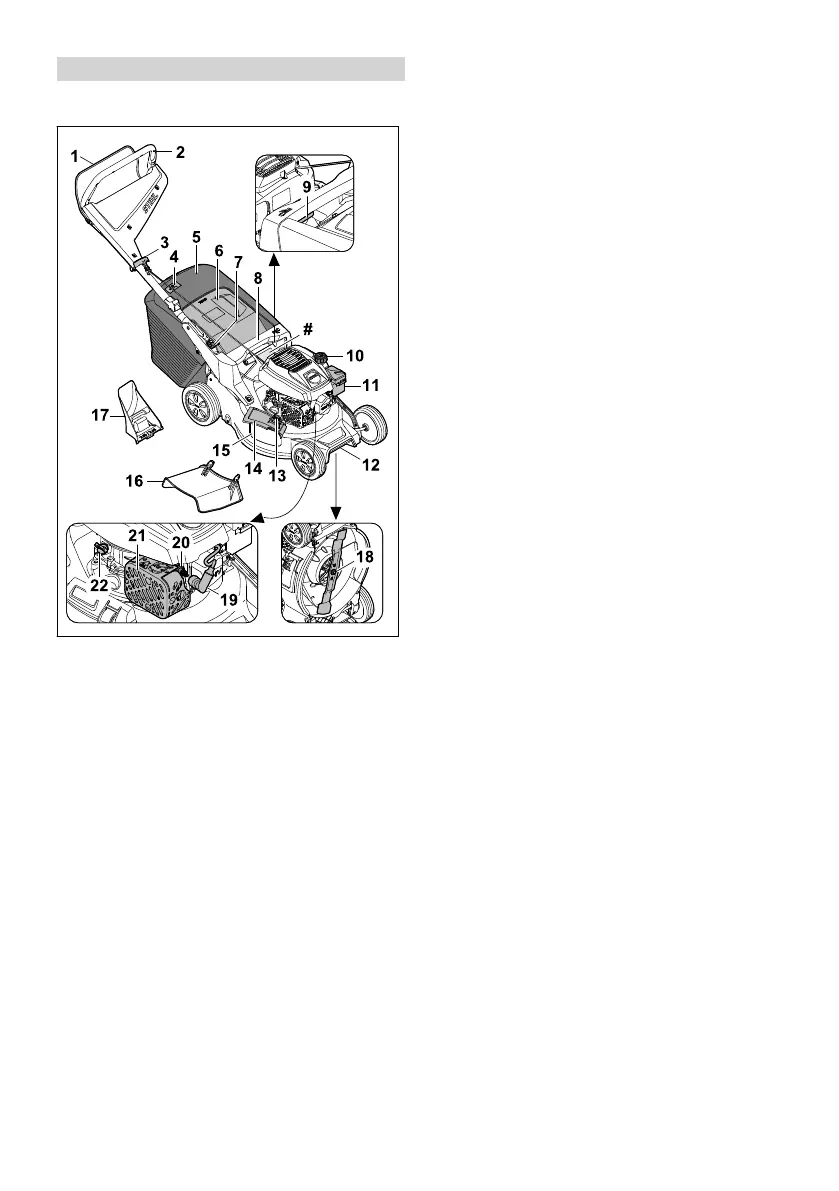

3 Vista geral
3.1 Cortador de relva
1 Arco de comando
O arco de comando serve para ligar e desli‐
gar o motor.
2 Guiador
O guiador destina-se a segurar, guiar e trans‐
portar o cortador de relva.
3 Cabo arrancador
O cabo arrancador destina-se a ligar o motor.
4 Indicador de nível
O indicador de nível indica o enchimento da
cesta de recolha de relva.
5 Cesta de recolha de relva
A cesta de recolha de relva recolhe a relva
cortada.
6 Tampa de expulsão
A tampa de expulsão fecha o canal de expul‐
são.
7 Alavanca
A alavanca destina-se a ajustar e a rebater o
guiador.
8 Pega
A pega destina-se a segurar o cortador de
relva ao definir a altura de corte e a transpor‐
tar o cortador de relva.
9 Alavanca
A alavanca destina-se a definir a altura de
corte.
10 Fecho do depósito de combustível
O fecho do depósito de combustível fecha a
abertura de abastecimento de gasolina.
11 Tampa do filtro
A tampa do filtro cobre o filtro de ar.
12 Pega de transporte
A pega de transporte destina-se ao trans‐
porte do cortador de relva.
13 Bloqueio
O bloqueio mantém a aba de expulsão lateral
fechada.
14 Tampa de expulsão lateral
A tampa de expulsão lateral fecha a abertura
de expulsão lateral.
15 Abertura de expulsão lateral
A abertura de expulsão lateral conduz a relva
cortada para o lado.
16 Extensão
A extensão guia a relva cortada lateralmente
para o solo.
17 Dispositivo de mulching
O dispositivo de mulching fecha o canal de
expulsão.
18 Lâmina
A lâmina corta e realiza o mulching da relva.
19 Conector da vela de ignição
O conector da vela de ignição liga o cabo de
ignição à vela de ignição.
20 Vela de ignição
A vela de ignição inflama a mistura combustí‐
vel/ar no motor.
21 Silenciador
O silenciador reduz a emissão de ruído do
cortador de relva.
22 Fecho do óleo do motor
O fecho do óleo do motor fecha a abertura de
abastecimento do óleo do motor.
# Placa de identificação com número de
máquina
3.2 Símbolos
Os símbolos podem estar presentes no cortador
de relva e têm o seguinte significado:
português 3 Vista geral
