DE
Beschreibung |
43

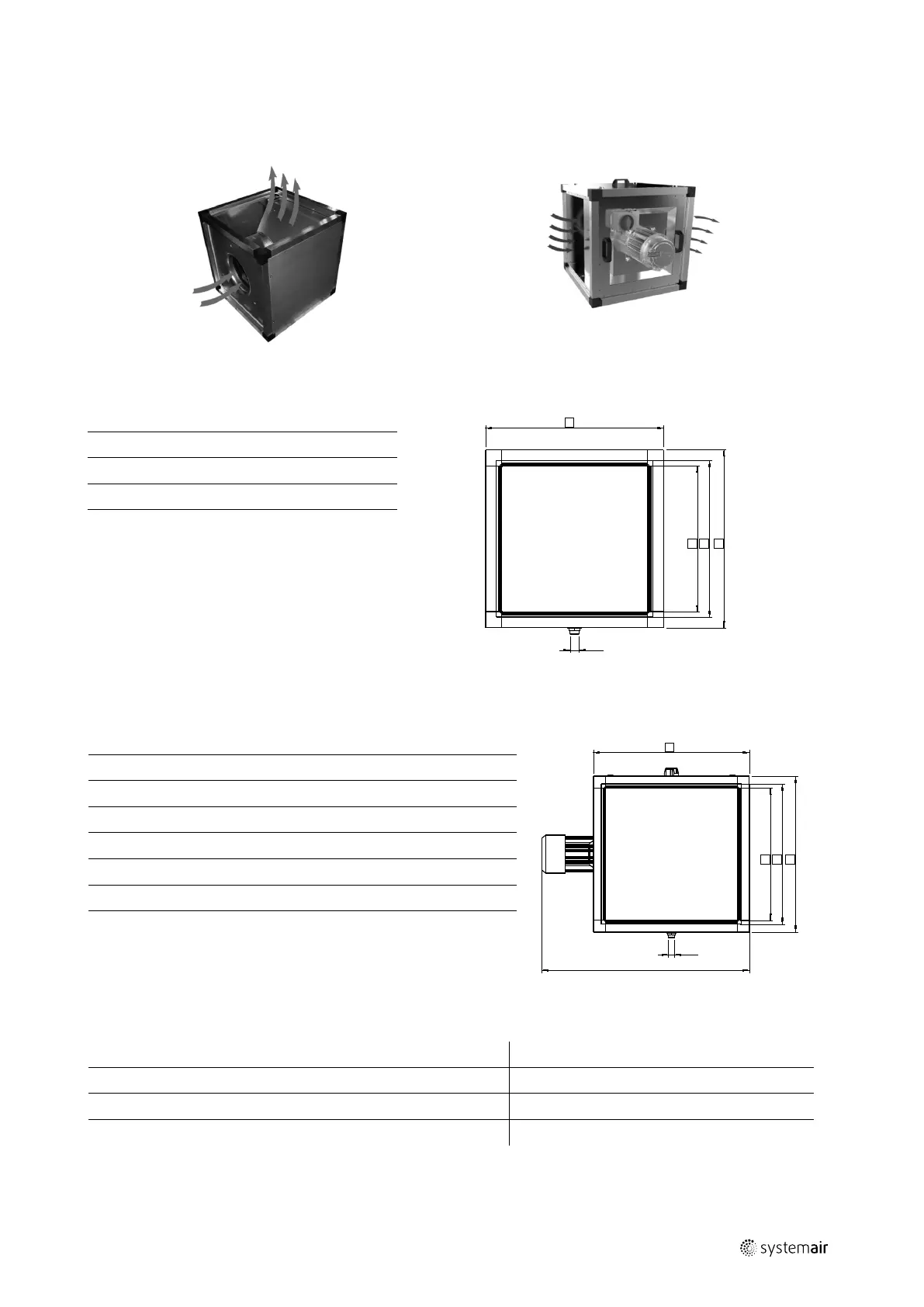

5.2.3 Luftstrom
Die MUB/T eignet sich für Anwendungen mit einem
Luftstrom von 90°.
Die MUB/T-S eignet sich für Anwendungen mit direktem
Luftstrom.
5.2.4 Abmessungen MUB/T
[mm]
A B C D
D
C B
A
1 ''
MUB/T 025...
500 500 420 378
MUB/T 042...
670 670 590 548
MUB/T 062...
800 800 720 678
MUB/T 100...
1000 1000 920 878
5.2.5 Abmessungen MUB/T-S
[mm]
A B C D
D
A
C
B
1 ''
l
MUB/T—S 025 315...
500 500 420 378
MUB/T—S 042 355...
670 670 590 548
MUB/T—S 042 400...
670 670 590 548
MUB/T—S 042 450...
670 670 590 548
MUB/T—S 062 500...
800 800 720 678
MUB/T—S 062 560...
800 800 720 678
MUB/T—S 100 630...
1000 1000 920 878
Tabelle 3 MUB/T-S Maß L
MUB/T—S 025 315... D2: 751 mm /DV: 672 mm / E4: 690 mm MUB/T—S 062 500...
D4: 1023 mm
MUB/T—S 042 355... DV: 795 mm / E4: 777 mm MUB/T—S 062 560...
D4: 1065 mm
MUB/T—S 042 400... DV: 813 mm / E4: 849 mm MUB/T—S 100 630...
D4: 1237 mm
MUB/T—S 042 450... D4: 867 mm / E4: 874 mm
5.2.6 Technische Daten
• Temperaturbereich [°C] Medium = -20 bis 120
