SystemAir MUB Series User Manual

DE
Beschreibung |
45

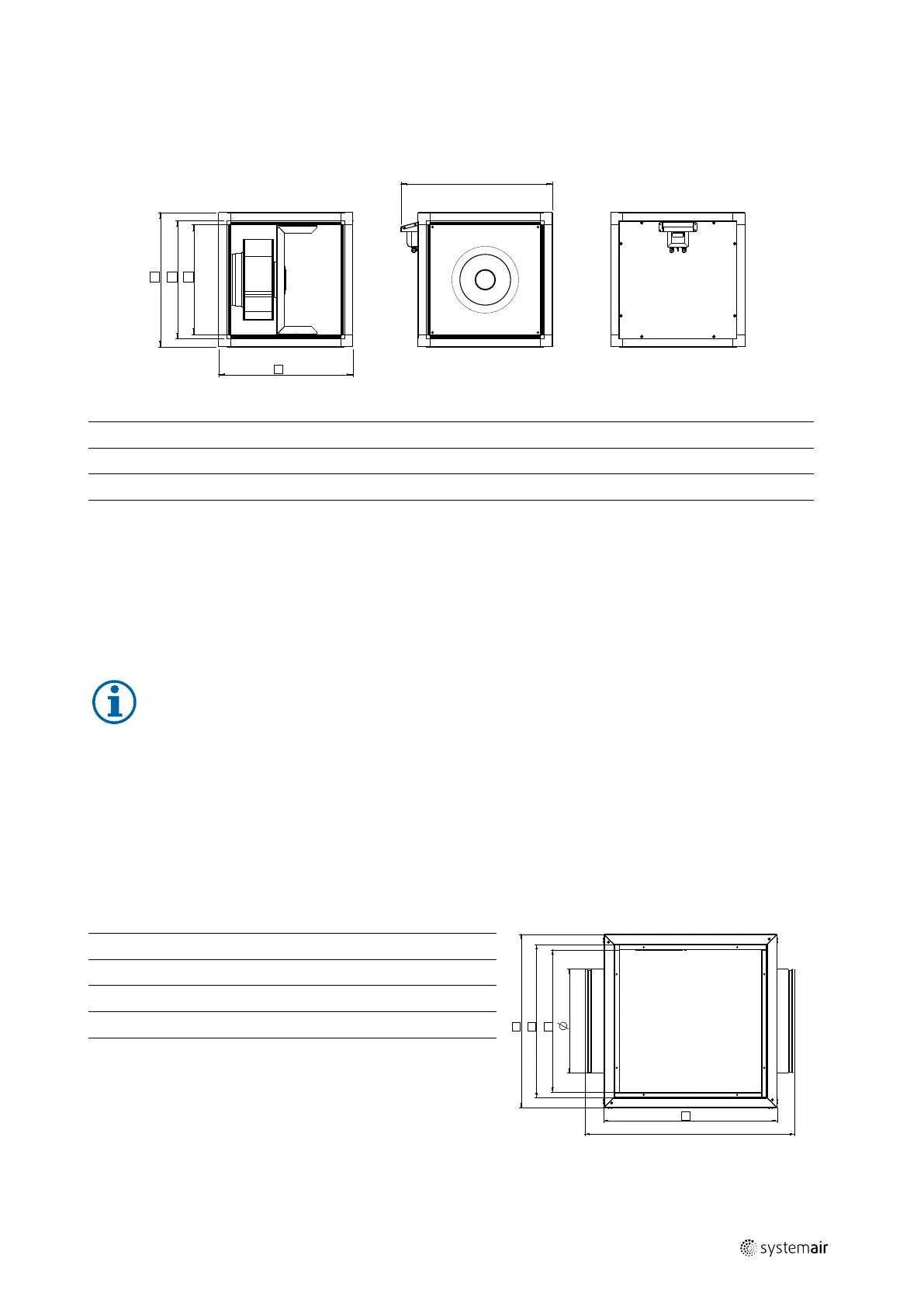

5.3.4 Abmessungen
Tabelle 5 Abmessungen MUB-CAV/VAV
D C
B
A
E
[mm]
A B C D E
MUB–CAV/VAV 025...
500 500 420 378 586
MUB–CAV/VAV 042...
670 670 590 548 756
MUB–CAV/VAV 062...
800 800 720 678 886
MUB–CAV/VAV 100...
1000 1000 920 878 1086
5.3.5 Technische Daten
• Temperaturbereich [°C] Medium = -20 bis 60 (Maximalbereich. Siehe Datenblatt für den Temperaturbereich des je-
weiligen Ventilators.)
• Spannung/Strom/Schutzklasse/Gewicht/Rotordurchmesser = siehe Typenschild
• Schalldruckpegel [dB(A)] = s. Datenblatt
Hinweis!
Weitere technische Daten sind dem Datenblatt des jeweiligen Ventilators zu entnehmen.
5.4 Beschreibung MUB/F
Der Ventilator ist mit Hochtemperaturmotoren (eine/zwei Drehzahlen) für die Temperaturklassifizierung F400/120 Min.
ausgestattet.
5.4.1 Abmessungen
Tabelle 6 Abmessungen
[mm]
A B C D E F
A
F
E
C
B
D
MUB/F 042 400
670 670 590 548 400 783
MUB/F 042 450
670 670 590 548 400 783
MUB/F 062 500
800 800 720 676 560 915
MUB/F 062 560
800 800 720 676 560 915
MUB/F 062 630
800 800 720 676 630 915
