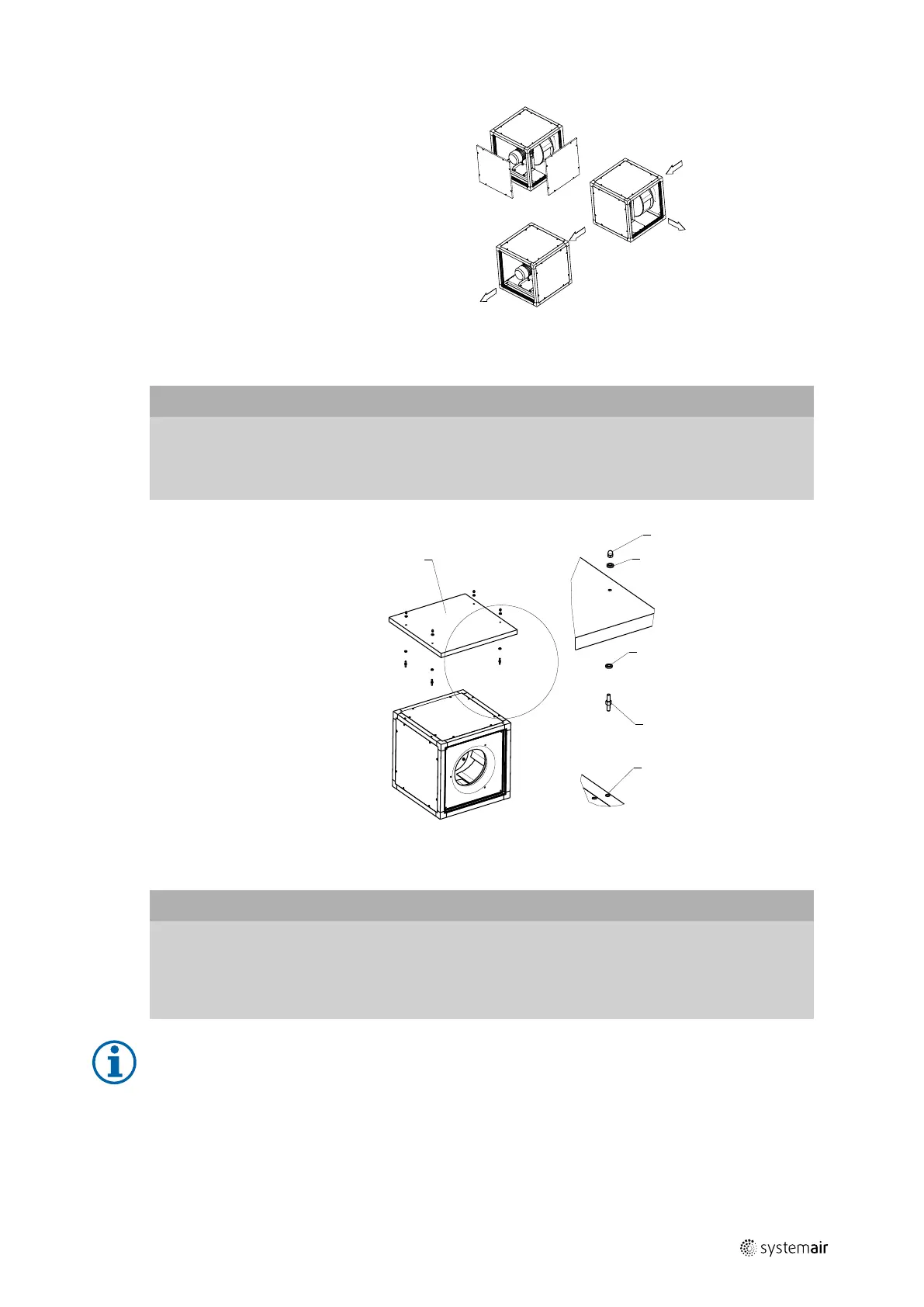

1. Multibox mit geradem Luftstrom
(werkseitige Einstellung)
2. Multibox mit abgewinkeltem
Luftstrom
3. Änderung der Luftrichtung
8.7 Wetterschutzdach (WSD)
Wichtig
Beschädigung des Motors durch Feuchtigkeit.
♦ Eine Montage im Außenbereich darf nur mit einem Wetterschutzdach aus unserem Zubehörprogramm
erfolgen, s. Kapitel Zubehör.
♦ Installieren Sie das Wetterschutzdach gemäß der folgenden Beschreibung.
1
Wetterschutzdach (WSD)
2 Hutmutter
3
Doppelfacetten
4
Doppelfacetten
5
Dickes Abstandsstück
6 Einpressmutter
8.8 Wellenverlängerungen
Wichtig
Beschädigung des Motors und des Laufrads.
Die Kugellager des Motors und das gewuchtete Laufrad können durch gewaltsame Einwirkungen beschädigt
werden.
♦ Befestigen Sie den Rotor und bzw. oder die Wellenverlängerungen ohne gewaltsame Einwirkungen an
der Welle oder dem Rotor.
Hinweis!
Die Nabe kann für eine einfachere Montage und Demontage erhitzt werden, z.B. mit einem Heißluftgebläse.
• Voraussetzung für die Montage: Der Keil liegt richtig in der dafür vorgesehenen Nut.
• Werkzeuge: Passender Sechskantschlüssel und geeignetes Abziehwerkzeug, Drehmomentschlüssel für
die Spannbuchse.
