| Installation
DE
Wichtig
Es bestehet das Risiko der Beschädigung der Lager oder von Ventilatorteilen.
♦ Ein Kanalbogen darf nicht direkt vor oder nach dem Ventilator angeordnet werden!
♦ Ein gleichmäßiger und konstanter Luftstrom zum Gerät ist sicherzustellen. Eine freie Fortluft ist
sicherzustellen. Siehe Bild 1 Gerade Kanäle, Seite 50.
min.
2,5x ØDN
min.
2,5x ØDN
ØDN

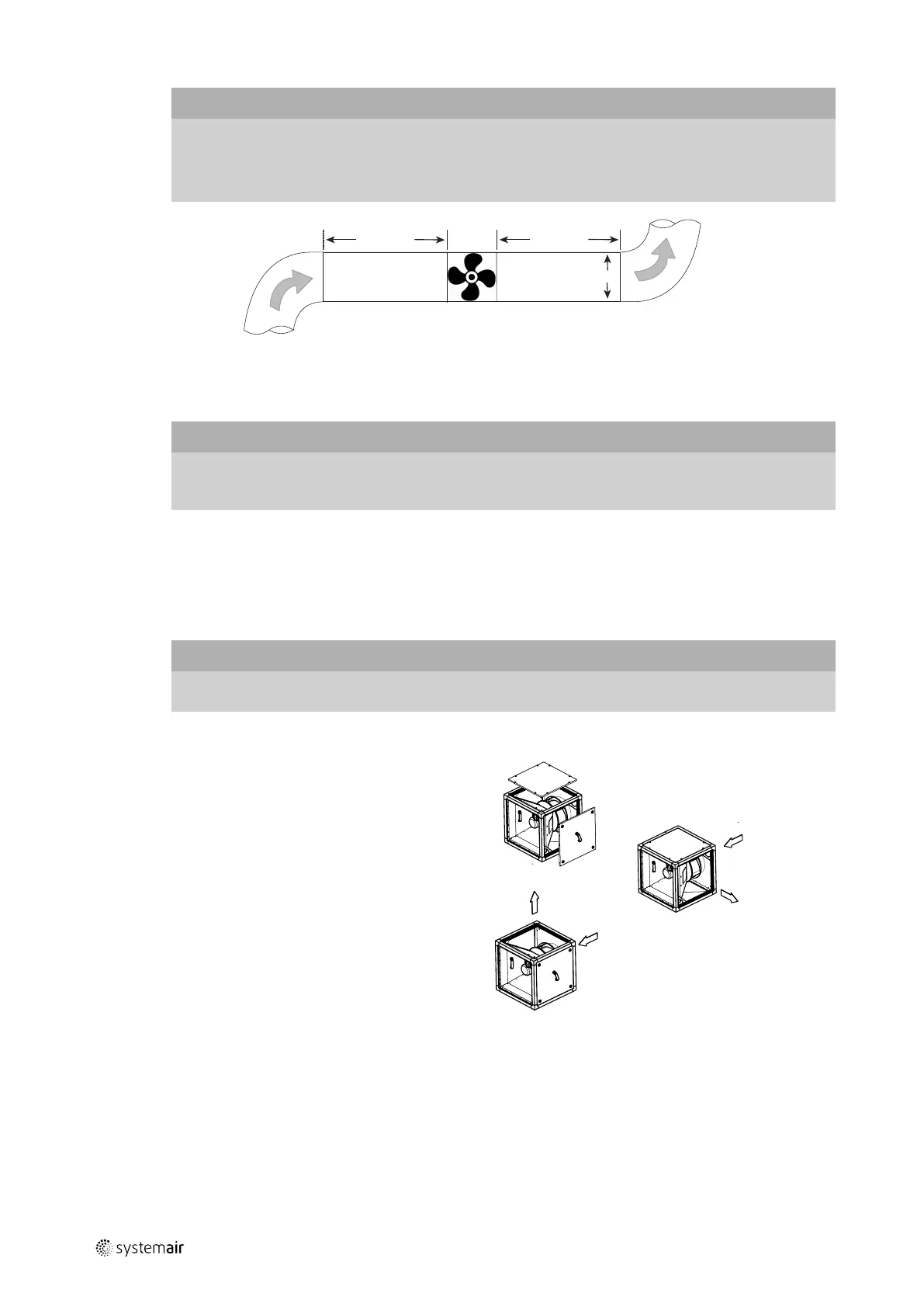

Bild 1 Gerade Kanäle
8.3 Installationsvarianten — MUB/T und MUB/T-S
Wichtig
Es besteht die Gefahr von Schäden am Ventilator, wenn das Kondenswasser nicht ablaufen kann.
♦ Stellen Sie sicher, dass sich der Ablaufstutzen stets am tiefsten Punkt des Ventilators befindet, damit das
Kondenswasser ablaufen kann.
8.4 Installationsvarianten — MUB und MUB EC
Die Installation ist in jeder Montageposition möglich.
8.5 Ändern der Ausblasrichtung — MUB/T
Wichtig
Ein direkter Luftstrom ist mit einer MUB/T nicht möglich. Diese Anwendung kann über eine MUB/T-S erfüllt
werden.
Legende
1. MUB/T mit einer Luftrichtung von
90° nach oben (werkseitige
Montage)
2. MUB/T mit einer Luftrichtung von
90° zur Seite
3. Änderung der Luftrichtung
8.6 Ändern der Ausblasrichtung — MUB und MUB EC
Die Multiboxen sind standardmäßig für einen geraden Luftstrom ausgelegt. Durch einen Austausch der Seitenteile kann
der Luftstrom von einer geraden zu einer 90°-Richtung umgestellt werden.
