Anschluss an die Stromversorgung
32
DE
Ans
chlu
ss
an
die
Stro
mve
rsor
gun
g
Wichtig! Schließen Sie den TomTom LINK an
die Bordstromversorgung (12 V/24 V/36 V) an.
Verwenden Sie keinen Spannungswandler.
Die drei Leitungen GND (Masse), IGN
(Zündung) und PWR+
(Versorgungsspannung) müssen alle
angeschlossen werden.
1. Schließen Sie das IGN-Kabel (Zündung)
und das PWR+ Kabel (Versorgungs-
spannung) über getrennte, 2 A/flink
Sicherungen an.
2. Verbinden Sie das Massekabel (braun) mit
der Masse (Klemme 31).
3. Verbinden Sie anschließend das IGN-Kabel
(schwarz) mit der Zündung (Klemme 15).
4. Verbinden Sie danach das PWR+ Kabel
(rot) mit dem stromführenden Anschluss
(Klemme 30).
5. Schließen Sie nun das SPEED-Kabel an den
Tacho-Impulsgeber an (optional).

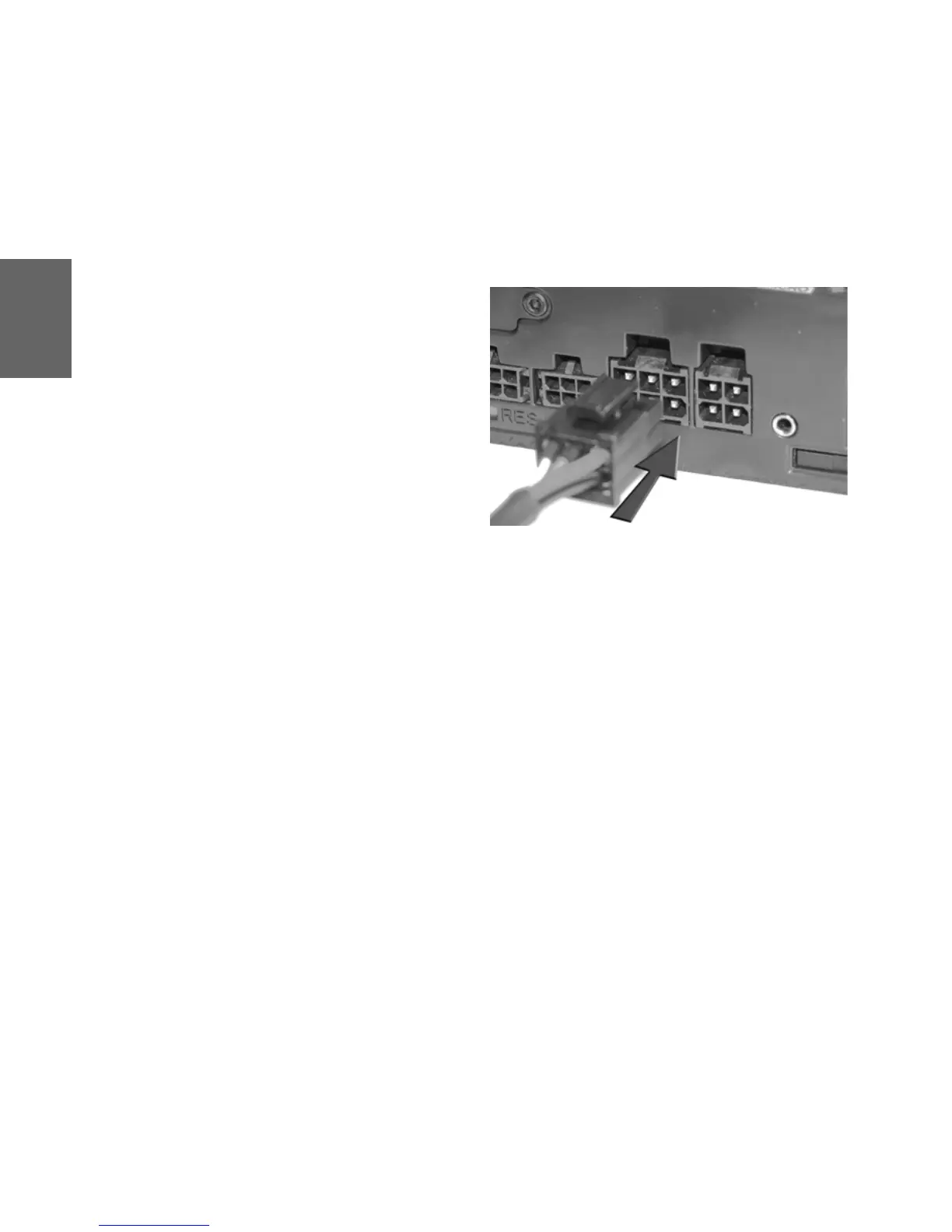

6. Schließen Sie danach den 6-poligen
Stecker an den mehrpoligen
Stromanschluss an.
