TomTom LINK User Manual

GPS-Antenne anschließen
33
DE
GPS-
Antenne
anschlie
ßen
Schließen Sie für die Positionserfassung die
GPS-Antenne (ausgestattet mit Klebestreifen
und integriertem Magnet) an den TomTom
Link an.

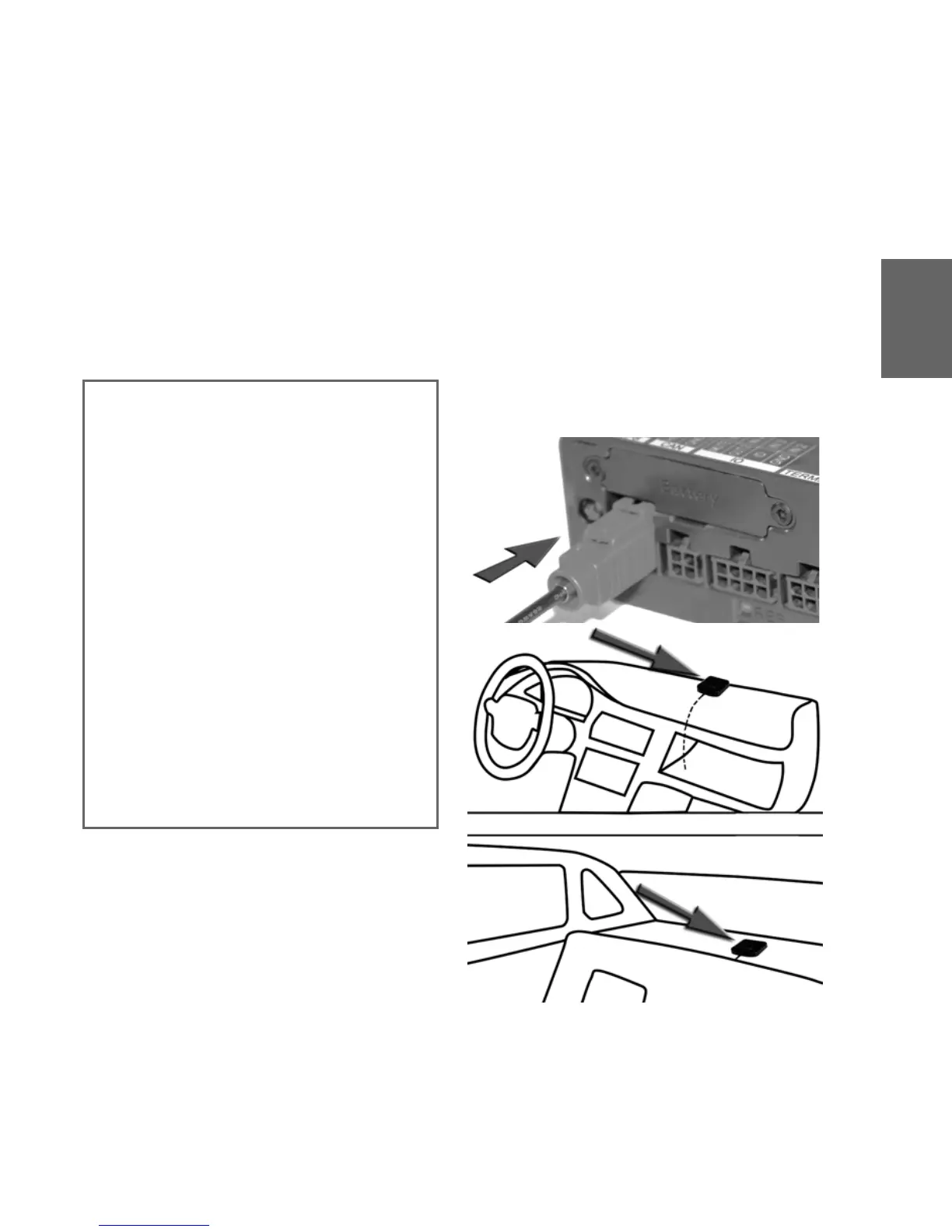

1. Stecken Sie den Stecker der GPS-Antenne
an den blauen GPS-Antennenanschluss
des TomTom LINK an.
2. Bereiten Sie eine ebene, saubere, fettfreie
und trockene Befestigungsfläche auf dem
Armaturenbrett hinter der
Windschutzscheibe vor.
3. Befestigen Sie die GPS-Antenne mit der
Oberseite zum Himmel gerichtet auf einer
glatten Oberfläche am Armaturenbrett in
der Nähe der Windschutzscheibe.
Benutzen Sie dazu entweder eine glatte
Metalloberfläche oder den zusätzlichen
Klebestreifen.
Wichtiger Hinweis
•Durch Metallschichtbedampfung
getönte oder mit Heizfäden versehene
Windschutzscheiben können den GPS-
Empfang behindern. Befestigen Sie die
GPS-Antenne hinter der Heckscheibe
oder außen am Fahrzeug. Der Magnet
der GPS-Antenne gibt sicheren Halt bis
zu einer Geschwindigkeit von 180 km/h.
• Installieren Sie die Antenne so, dass sie
nicht durch metallische Gegenstände
abgeschirmt wird und eine freie Sicht
zum Himmel gewährleistet wird.
•Die GPS-Antenne muss mit der
Haftseite auf einer fettfreien, trockenen
und sauberen Oberfläche befestigt
werden. Achten Sie auf einen
Mindestabstand von 30 cm zwischen
der GSM- und der GPS-Antenne.
Extreme Temperaturwechsel und -
unterschiede können die
Hafteigenschaften des Klebestreifens
beeinträchtigen.
