Aansluiten van voedingsspanning
72
NL
Aan
sluit
en
van
voe
ding
sspa
nnin
g
Belangrijk! Sluit de TomTom LINK aan op de
accuspanning van het voertuig (12 V / 24 V / 36
V). Gebruik geen transformator. De drie
draden GND (aarde), IGN (ontsteking) en
PWR+ (voedingsspanning) moeten zijn
aangesloten.
1. Sluit IGN (ontsteking) en PWR+
(voedingsspanning) aan op aparte 2 A / fast
blow zekeringen.
2. Sluit de GND-draad (aarde/bruin) aan op de
aardeklem (klem 31).
3. Sluit daarna de IGN-draad (ontsteking/
zwart) aan op de ontstekingsklem (klem
15).
4. Sluit daarna de PWR+ draad (rood) aan
voor stroomtoevoer (klem 30).
5. Sluit nu de SPEED-draad (bruin/zwart) aan
op de pulskilometerteller (optioneel).

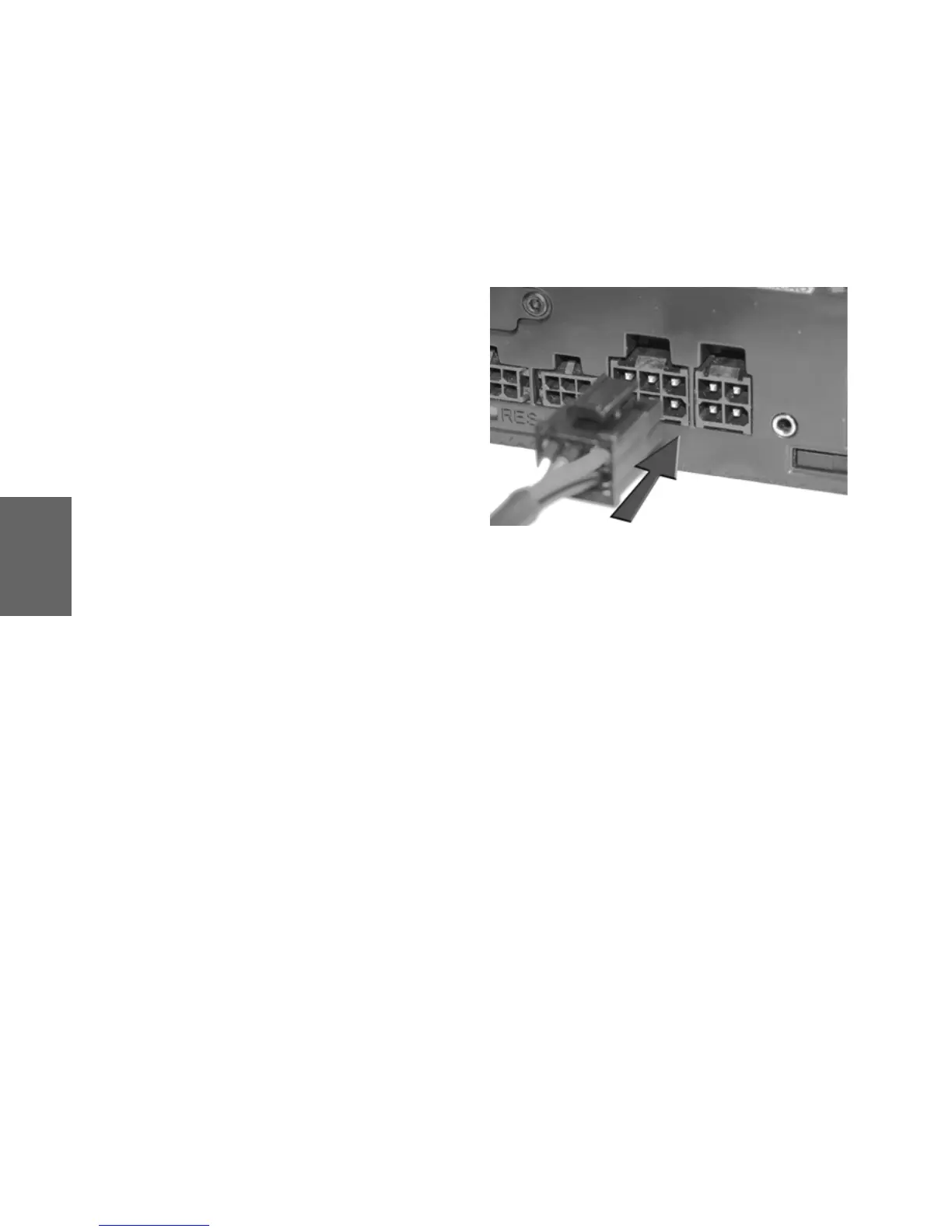

6. Sluit daarna de 6-pins plug aan op de
multiconnector voor de voedingskabel.
