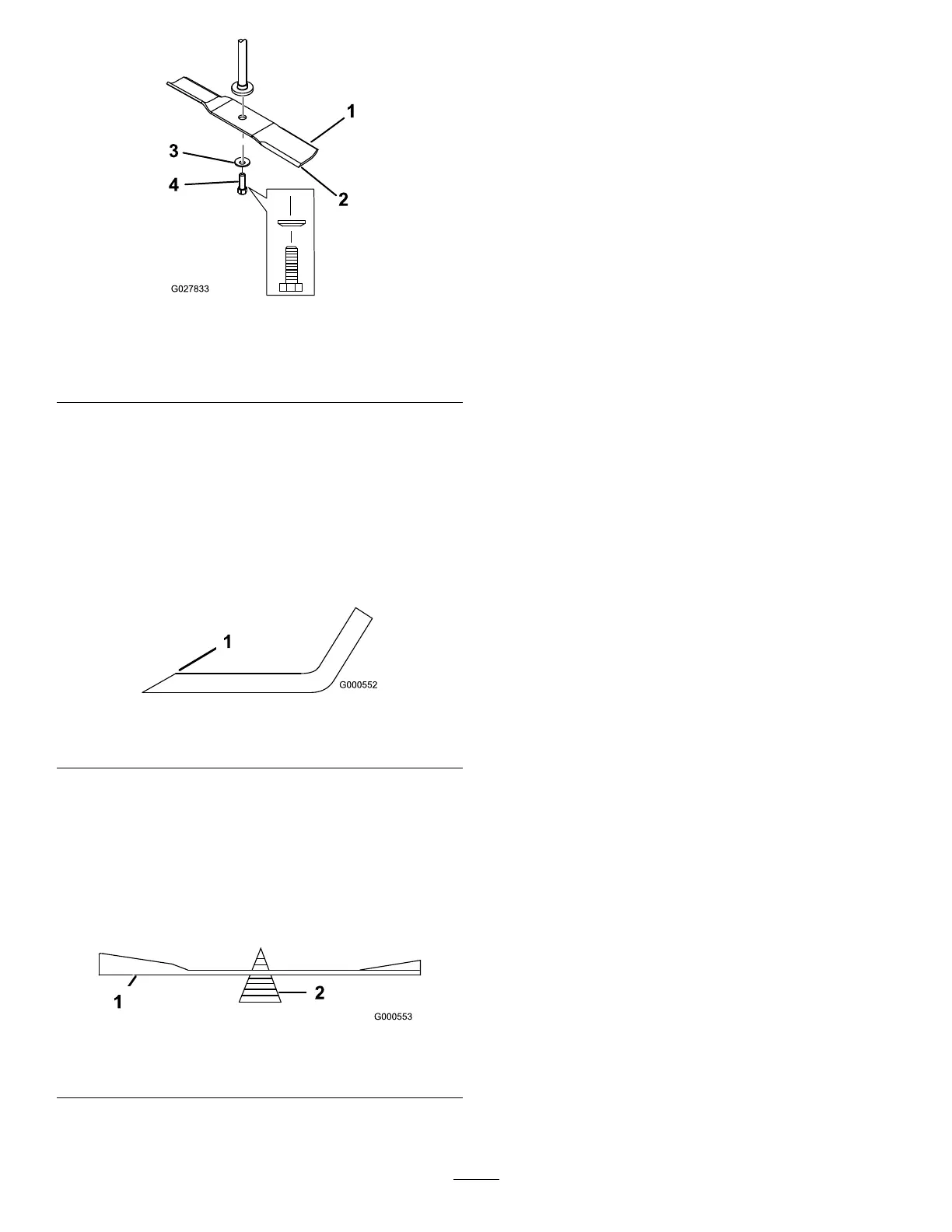

g027833
1.Flügelbereichdes
Messers
3.Wellenscheibe
2.Messer4.Messerschraube
SchärfenderMesser
1.SchärfenSiedieSchnittkanteanbeidenEndendes
SchnittmessersmiteinerFeile(Bild65).
Hinweis:BehaltenSiedenursprünglichenWinkel
bei.
Hinweis:DasSchnittmesserbehältseine
Auswuchtungbei,wennvonbeidenSchnittkantendie
gleicheMaterialmengeentferntwird.
g000552
1.SchärfenSieimursprünglichenWinkel.
2.PrüfenSiedieAuswuchtungdesSchnittmessersauf
einerAusgleichsmaschine(Bild66).
Hinweis:WenndasSchnittmesserinseiner
horizontalenPositionbleibt,istesausgewuchtetund
kannwiederverwendetwerden.
Hinweis:FeilenSie,wenndasSchnittmessernicht
ausgewuchtetist,vomFlügelbereichdesMessers
etwasMetallab(Bild65).
g000553
1.Messer2.Ausgleichsmaschine
3.WiederholenSiediesenVorgang,bisdasMesser
ausgewuchtetist.
EinbauenderMesser
1.SetzenSiedasMesseraufdieSpindelwelle(Bild64).
Wichtig:DergebogeneTeildesMähmesser
mussnachobenzurInnenseitedesMähwerks
zeigen,umeinengutenSchnittsicherzustellen.
2.SetzenSiedieWellenscheibe(Kappenseitezum
Messer)unddieMesserschraubeein(Bild64).
3.ZiehenSiedieMesserschraubemiteinem
Drehmomentvon81bis108N∙man.
NivellierendesMähwerks
PrüfenSiedieNivellierungdesMähwerksimmer,wenn
SiedasMähwerkeinbauenoderwennSieungleichmäßige
SchnitthöhenaufdemRasenbemerken.
PrüfenSievordemNivellierendasMähwerkaufverbogene
Messer;wechselnSieverbogeneMesseraus,siehe
WartenderSchnittmesser(Seite45)bevorSiefortfahren.
NivellierenSiedasMähwerkzuerstseitlich,bevorSiees
inLängsrichtungnivellieren.
Voraussetzungen:
•DieMaschineaufeinerebenenFlächestehen.
•AlleReifenmüssendenrichtigenDruckhaben;siehe
PrüfendesReifendrucks(Seite42).
PrüfenderseitlichenNivellierung
1.StellenSiedieMaschineaufeinerebenenFlächeab,
kuppelnSiedenZapfwellenantriebsschalterausund
schiebenSiedieFahrantriebshebelnachaußenin
diePARK-Stellung.
2.StellenSievordemVerlassenderBedienungsposition
denMotorab,ziehendenSchlüsselabundwarten,
bisallebeweglichenTeilezumStillstandgekommen
sind.
3.StellenSiedieSchnitthöheauf76mmein.
4.DrehenSiedieSchnittmesservorsichtigvoneiner
Seitezuranderen.
5.MessenSiedenAbstandzwischendenäußeren
SchnittkantenundderebenenOberäche(Bild67
undBild68).
Hinweis:WennbeideMesswertenichtinnerhalb
von5mmliegen,isteineEinstellungerforderlich,
sieheSeitlichesNivellieren(Seite49).
