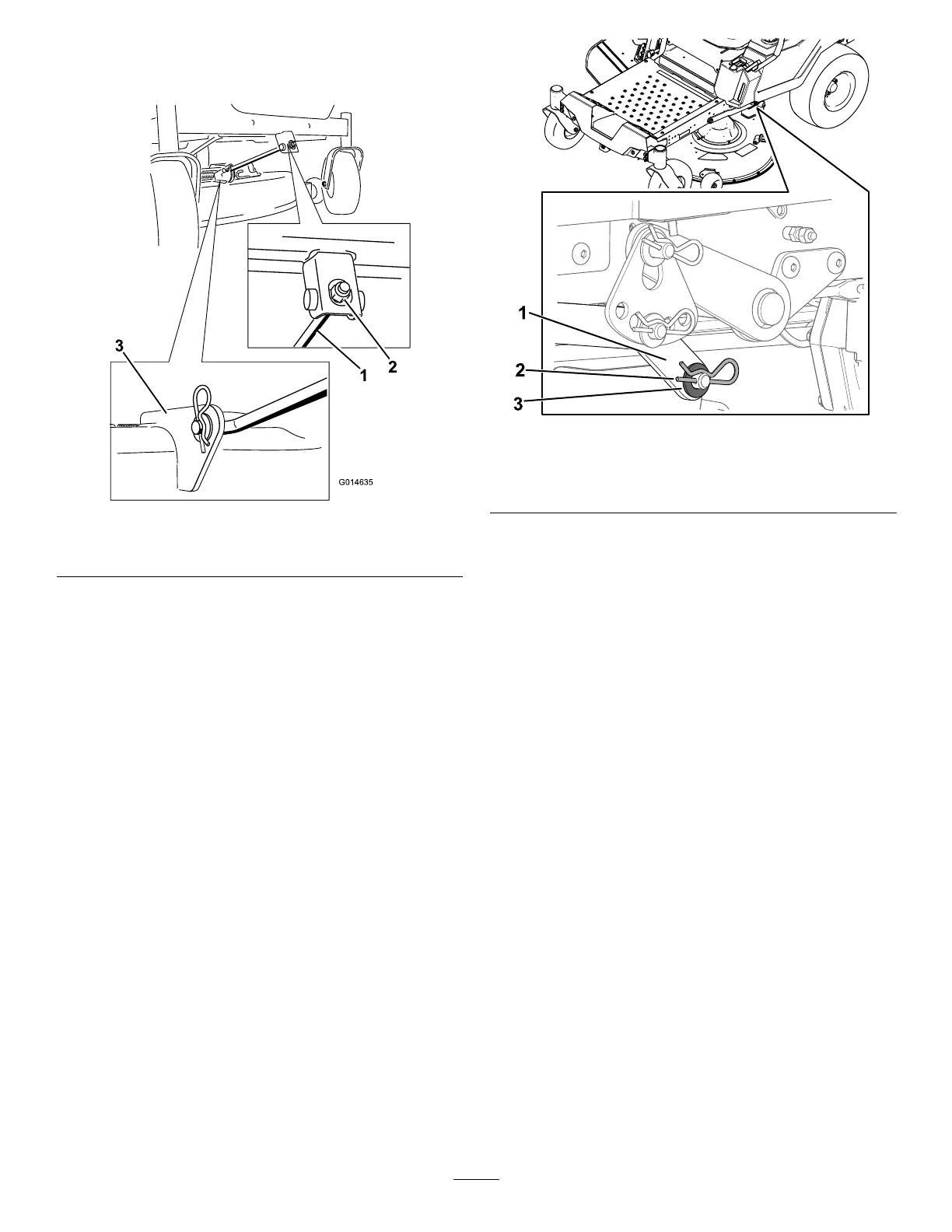

5.EntfernenSiedenSplintvondervorderen
StützstangeundnehmenSiedieStangeausder
Mähwerkhalterung(Bild76).
g014635
1.VordereStützstange
2.Mähwerkhalterung
6.LassenSiedieVorderseitedesMähwerksvorsichtig
aufdenBodenab.
7.EntfernenSieaufeinerSeitederMaschinedie
UnterlegscheibeunddenSplintvomMähwerksstift
(Bild77).
g295768
1.Hubarm
3.Scheibe
2.Splint
8.EntfernenSiedenHubarmvomMähwerksstift(Bild
77).
9.WiederholenSiedieSchritte7und8fürdieandere
SeitederMaschine.
10.SchiebenSiedasMähwerknachhinten,umden
MähwerkriemenvonderMotorriemenscheibezu
entfernen.
11.SchiebenSiedasMähwerkunterderMaschine
heraus.
Hinweis:BewahrenSiealleTeilefürden
Wiederzusammenbauauf.
EinbauendesMähwerks
1.StellenSiedieMaschineaufeinerebenenFlächeab,
kuppelnSiedenZapfwellenantriebsschalterausund
schiebenSiedieFahrantriebshebelnachaußenin
diePARK-Stellung.
2.StellenSievordemVerlassenderBedienungsposition
denMotorab,ziehendenSchlüsselabundwarten,
bisallebeweglichenTeilezumStillstandgekommen
sind.
3.SchiebenSiedasMähwerkunterdieMaschine.
4.SenkenSiedenSchnitthöhenhebelinseineniedrigste
Stellungab.
5.HebenSieaufeinerSeitederMaschinedieRückseite
desMähwerksanundmontierenSiedenHubarmam
Mähwerksstift(Bild77).
6.MontierenSiedenHubarmmitderUnterlegscheibe
unddemSplint(Bild77).
7.WiederholenSiedieSchritte5und6fürdieandere
SeitederMaschine.
51
